MONTAGE, TRANSPORT UND LAGERUNG
Schritte
3.
4.
5.
6.
7.
8.
9.

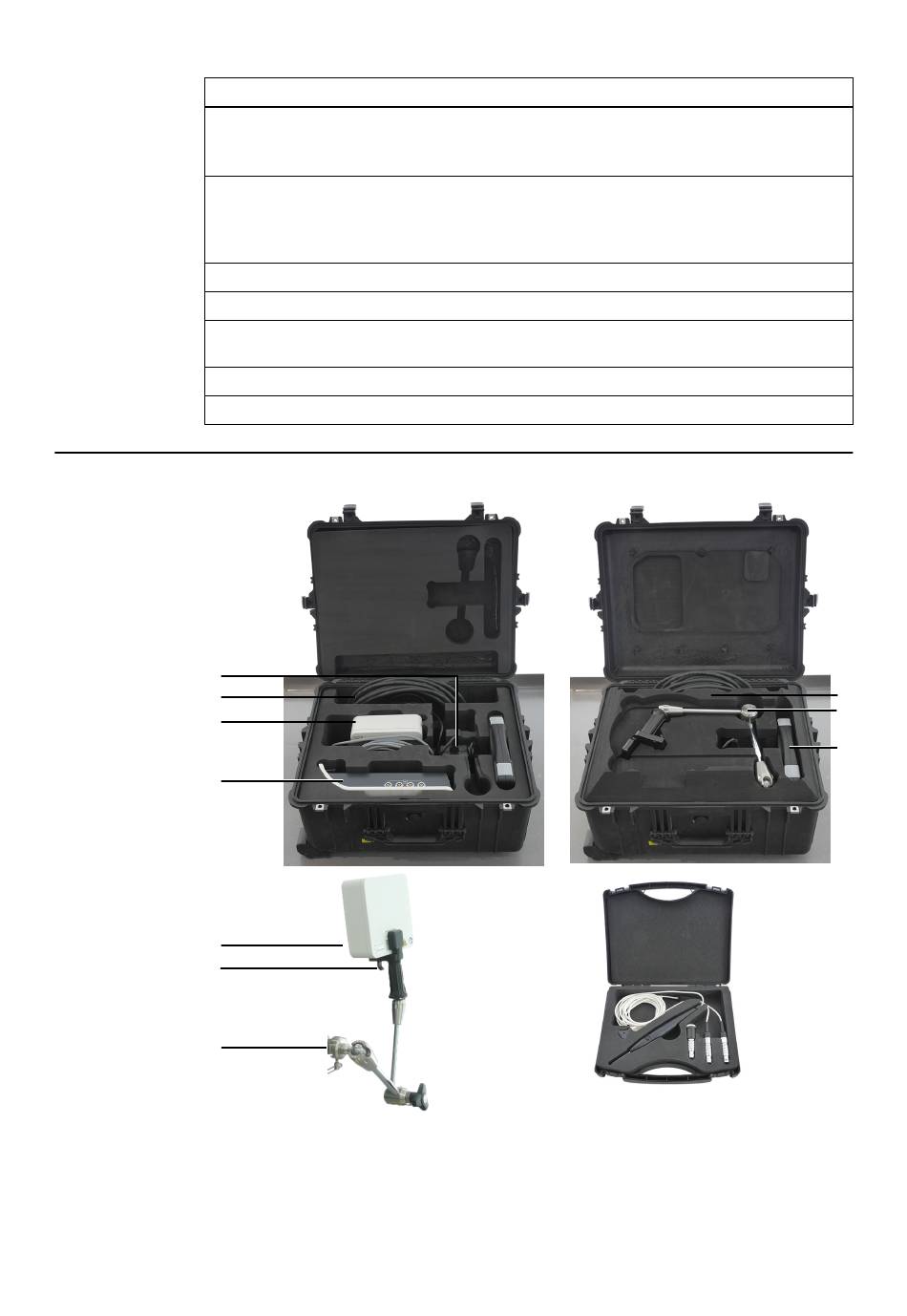

Verpacken der EM-Tracking-Einheit mit Positionierarm im Transportkoffer
⑦
⑥
⑤
④
③
②
①
System-Benutzerhandbuch Aufl. 1.4 Kick, Kick EM Version 1.1
Trennen Sie das EM-Feldgenerator-Kabel sowie beide Stecker des EM-Kabels von der
EM-Basisstation.
Lagern Sie die EM-Basisstation in der unteren Ebene des Transportkoffers ④.
Halten Sie den EM-Feldgenerator ③ und ziehen Sie gleichzeitig am Freigabemechanis-
mus ② an der EM-Feldgenerator-Fixierplatte ①, um den EM-Feldgenerator zu entfer-
nen.
Lagern Sie den EM-Feldgenerator in der unteren Ebene des Transportkoffers ⑤.
Lagern Sie alle Kabel in der unteren Ebene des Transportkoffers ⑥.
Legen Sie die obere Ebene zurück in den Transportkoffer ⑧.
Lösen Sie die Klettverschlussbänder der EM-Feldgenerator-Fixierplatte und lagern Sie
diese in der oberen Ebene des Transportkoffers ⑨.
Legen Sie die unsterilen Instrumente in den unsterilen Instrumentenkoffer ⑪.
Setzen Sie den unsterilen Instrumentenkoffer ⑪ in den Transportkoffer ⑩ ein.
Abbildung 62
⑧
⑨
⑩
⑪
117
