VECTORVISION²- NAVIGATIONS-STATION
3.4.2

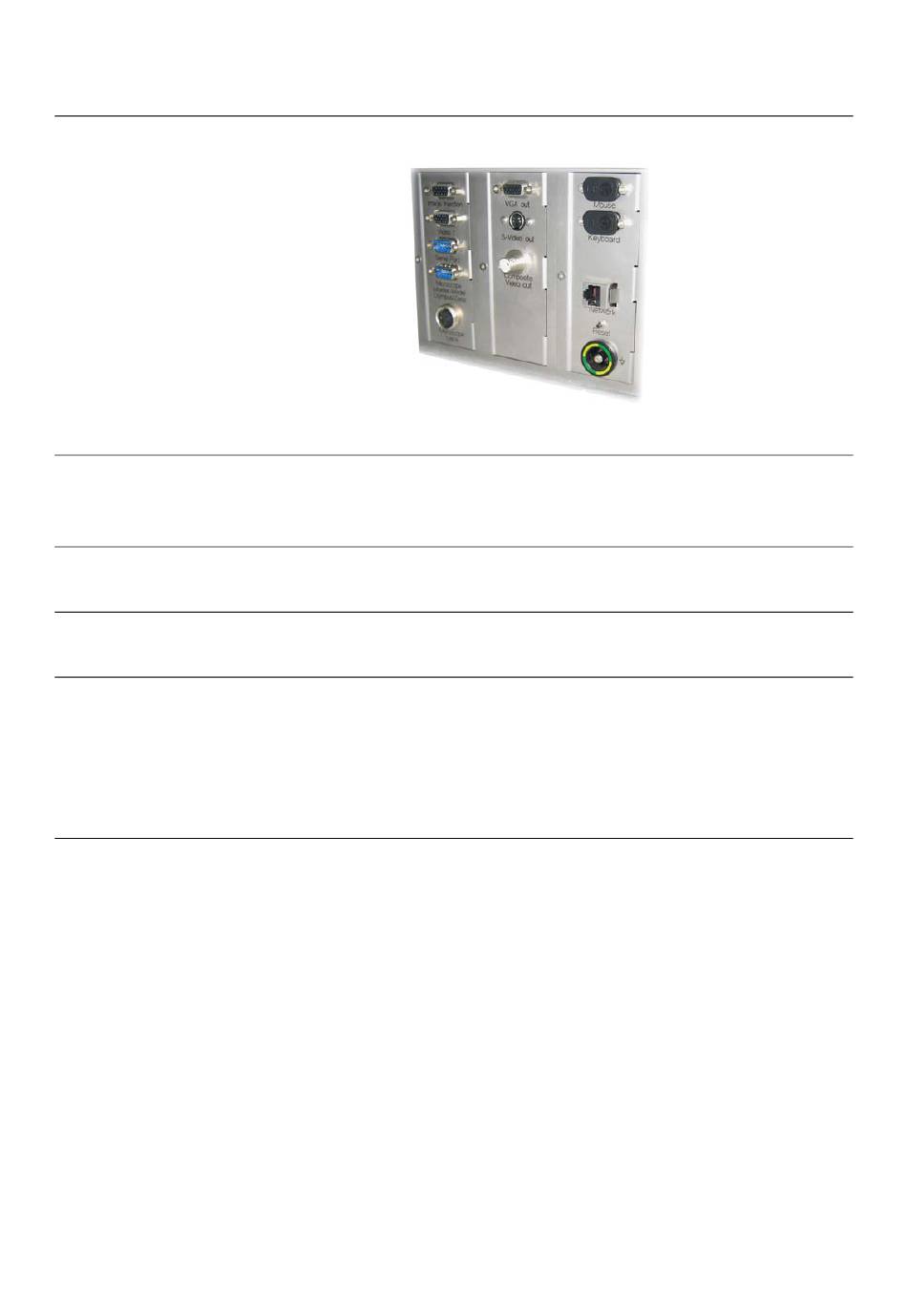

Anschlüsse an der Benutzerkonsole
Abbildung, Beispiel Die Benutzerkonsole sieht je nach Konfiguration Ihres Systems unterschiedlich aus.
Um Bilder des VectorVision²-Systems in ein Mikroskop einzuspiegeln, verbinden Sie das VGA-
Image Injection-
Schnittstelle
Kabel des VectorVision²-Systems mit dem VGA-Anschluss des Mikroskops.
Beide Kabel sind mit Image Injection beschriftet.
Maus-/Tastatur-
Um mit dem System zu arbeiten, werden weder Maus noch Tastatur benötigt. Diese beiden An-
Anschluss
schlüsse sind nur für den Brainlab-Kundendienst bestimmt.
Netzwerk-
Um Patientendaten über Netzwerk zu laden, verbinden Sie den Netzwerk-Anschluss mit einer
Anschluss
geeigneten Netzwerkdose.
Mikroskop-
Zur Herstellung eines Datenaustauschs mit einem:
Anschlüsse
• Mikroskop von Zeiss, Olympus oder Möller-Wedel, verbinden Sie mittels des mitgelieferten
• Mikroskop von Leica, verbinden Sie mittels des mitgelieferten Kabels den Anschluss
System-Benutzerhandbuch Aufl. 1.6 VectorVision
Kabels den Anschluss Microscope Moeller-Wedel / Olympus / Zeiss am VectorVision²-
System mit der entsprechenden Schnittstelle am Mikroskop.
Microscope Leica am VectorVision²-System mit der entsprechenden Schnittstelle am
Mikroskop.
Abbildung 8
31
