EM-TRACKING-EINHEIT
5.2.2
EM-Basisstation
Anschließen von Kabeln
Schritte
1.
2.
3.
4.
5.
6.
7.
8.
Das EM-Netzteil muss ausgeschaltet sein, bevor Netzstrom- und EM-Feldgeneratorkabel
angeschlossen oder getrennt werden.
Trennen der EM-Basisstationskabel
System-Benutzerhandbuch Aufl. 1.4 Kick, Kick EM Version 1.1
②
①

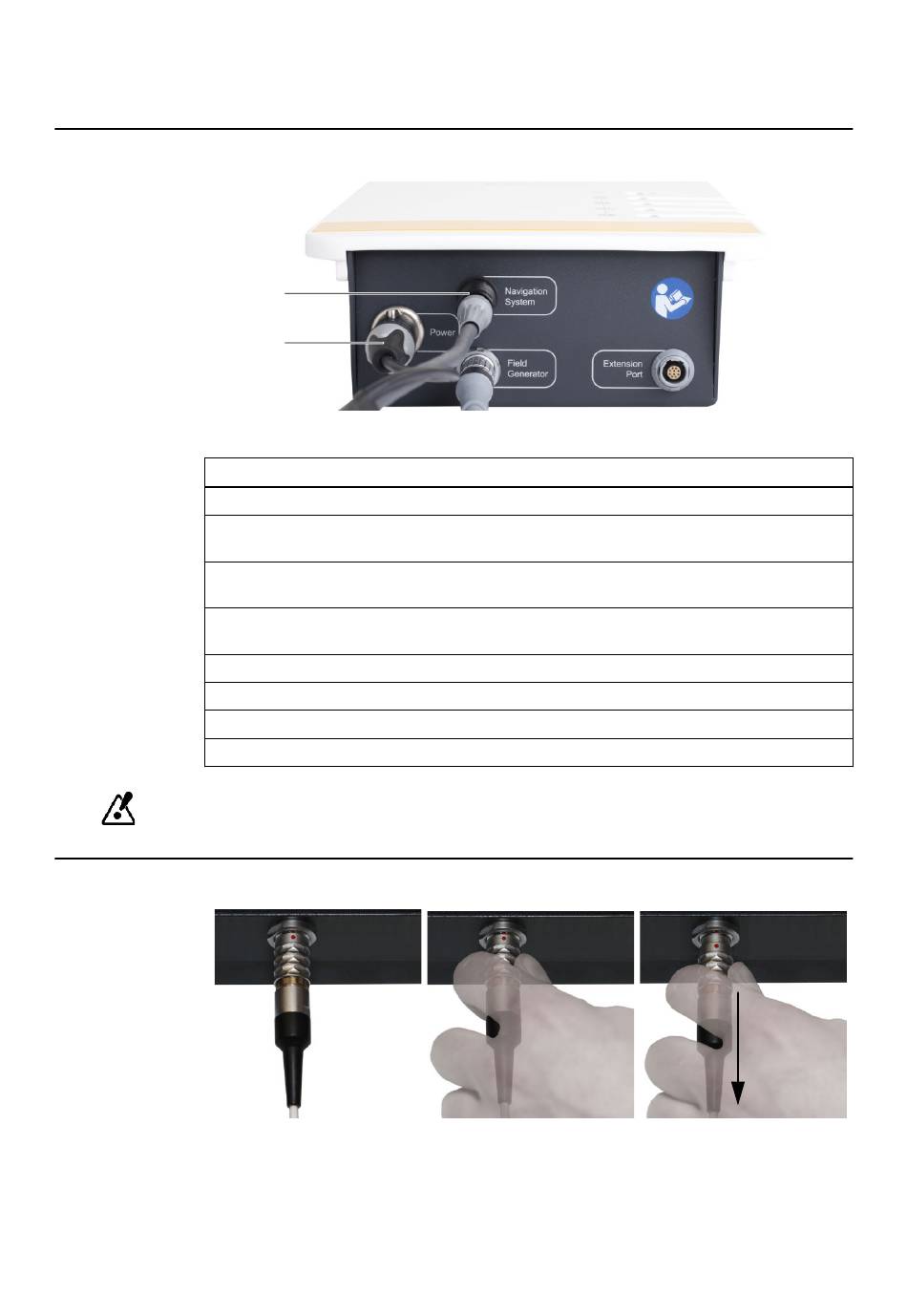

Stellen Sie sicher, dass das Monitor-Cart und das EM-Netzteil ausgeschaltet sind.
Schließen Sie den Datenstecker des EM-Kabels am Navigationssystemanschluss der
EM-Basisstation an ②.
Schließen Sie den Netzstecker des EM-Kabels am Netzanschluss der EM-Basisstation
an ①.
Schließen Sie die EM-Tracking-Einheit am dafür vorgesehenen Anschluss des Monitor-
Carts an.
Ziehen Sie leicht an beiden Kabelenden, um zu überprüfen, ob die Verriegelung einrastet.
Schließen Sie das Monitor-Cart über die Steckdose an den Netzstrom an.
Schließen Sie das EM-Netzteil über die Steckdose an den Netzstrom an.
Schalten Sie das System am Schalter des EM-Netzteils und des Monitor-Carts ein.
①
Abbildung 28
②
Abbildung 29
③
