4. NOMENKLATUR
4.1 BESCHREIBUNGS DES ADAPTERS

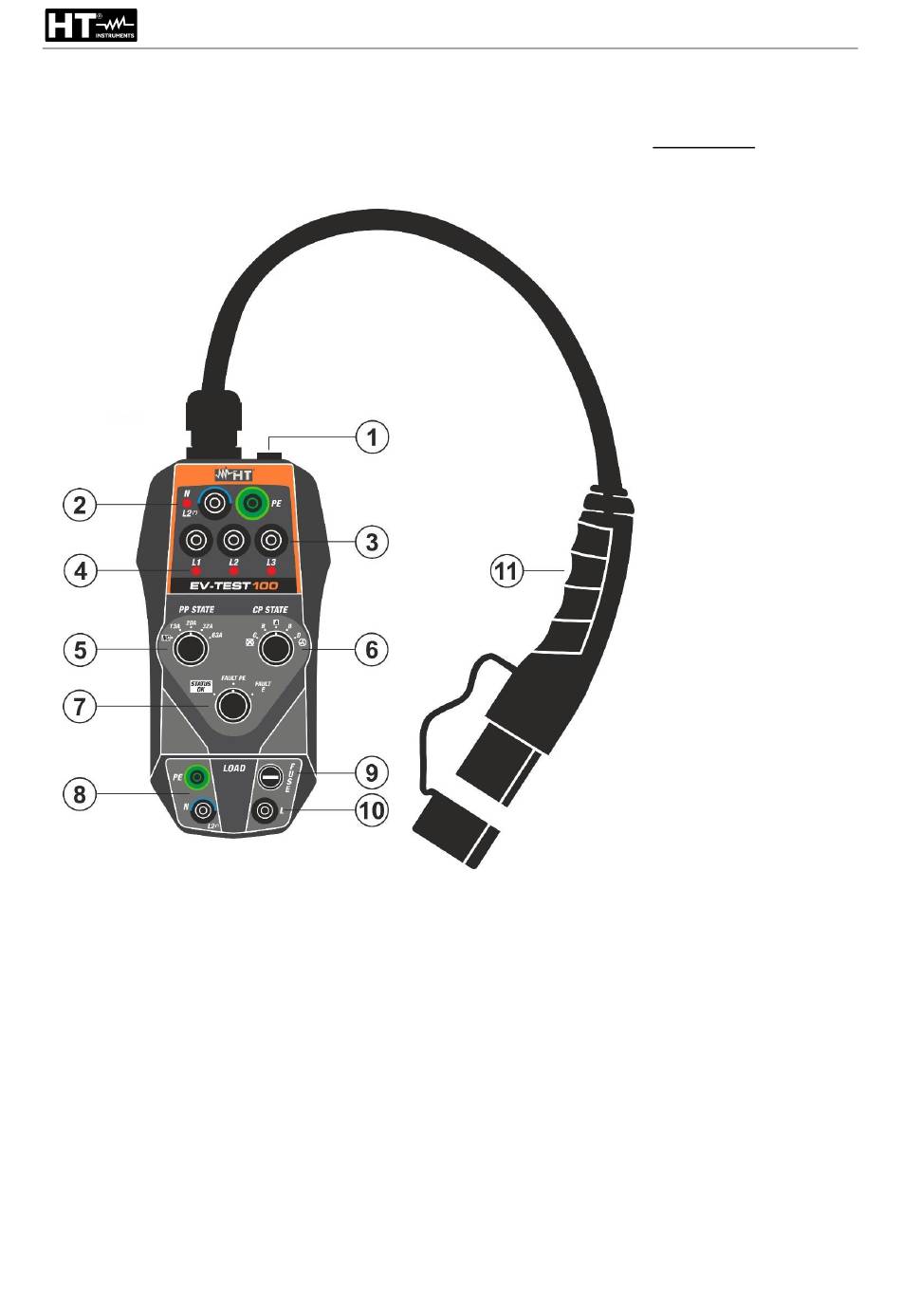

Abb. 1: Beschreibung des Adapters
mit Typ-2-Stecker
DE - 5
EV-TEST100
LEGENDE:
Buchsenansch-
1.
luss für HT
Messgerät über
C100EV-Kabel
Buchsen N/L2, PE
2.
für Anschluss an
HT-Instrument
Buchsen L1, L2, L3
3.
zum Anschluss an
HT-Instrument
LED Phasen
4.
Spannungsan-
zeige
PP Drehschalter
5.
Kabelsimulation
CP-Drehschalter
6.
Fahrzeugsimu-
lation
Fehlersimulation
7.
PE, Fehler E
N/L2, PE-Buchse
8.
für externen
Lastanschluss
LOAD-
9.
Sektionsschutzsich
erung
Buchse L für
10.
externen
Lastanschluss
Typ-2-Stecker zum
11.
Anschluss an
EVSE-Ladestation
