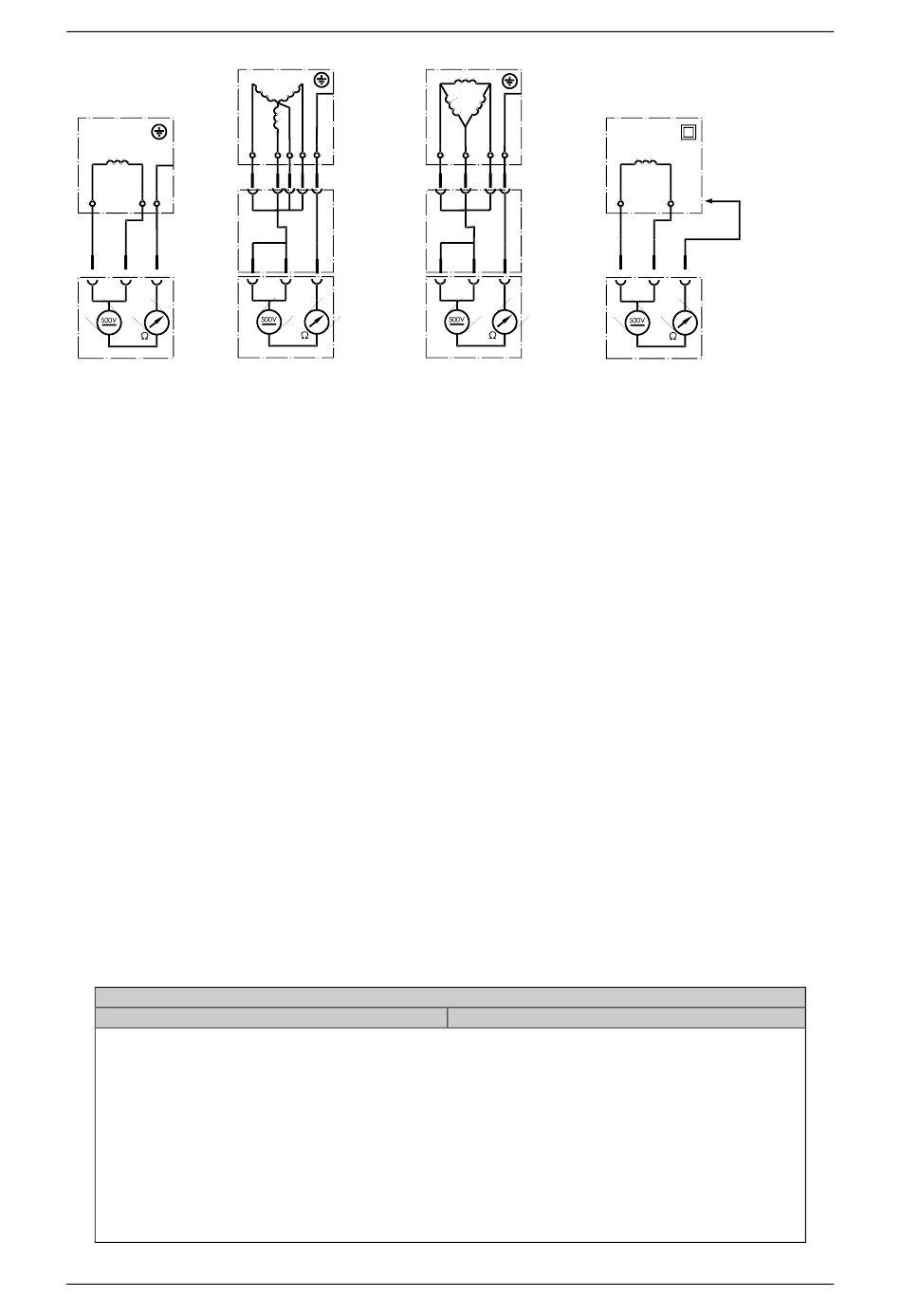

Messen des Isolationswiderstandes bei Geräten der Schutzklasse I (Gerät mit Gerätetecker)
8.5
Messung des Schutzleiterstromes bei Geräten der SK I und
des Berührungsstromes bei Geräten der SK II und III
Für die Beurteilung der elektrischen Sicherheit eines elektrischen Gerätes ist der
Ableit-/Fehlerstrom maßgeblich. Der Ableit-/Fehlerstrom ist der Strom, der über
die Isolierung der Geräte fließt und für Personen gefährlich werden kann. Dieser
Ableit-/Fehlerstrom wird bei
• Geräten der Schutzklasse I als Schutzleiterstrom
(= Strom, der durch den Schutzleiter fließt)
• Geräten der Schutzklasse II als Berührungsstrom
(= Strom, der bei Geräten der Schutzklasse II mit berührbaren leitfähigen
Teilen, sowie bei Geräten der Schutzklasse I mit berührbaren leitfähigen
Teilen, die nicht mit dem Schutzleiter verbunden sind, bei der Handhabung
des Gerätes über die bedienende Person zur Erde fließen kann, bezeichnet.
Zur Bestimmung jeder dieser beiden Kenngrößen sind folgende Messverfahren
geeignet:
• direkte Messung (nur HT Euro 0701/2 mit optionalem Adapter ABA-1FI)
• Differenzstrommessung (nur HT Auto 0701/2S und MultiTest HT700+)
Ersatzableitstrommessung
•
8.5.1 Grenzwert für die Schutzleiterstrommessung
DIN VDE 0701-0702
Ausnahmen:
•
Bei Geräten mit Heizelementen gilt:
Gesamtanschlussleistung > 3,5 kW: ≤ 1,0 mA/kW Heizleistung, max. jedoch 10mA
•
Für fest angeschlossene Geräte und Geräte mit Anschlüssen nach IEC 60309 (CEE-
Steckvorrichtungen) können besondere Installationsbedingungen und abweichende
Grenzwerte gelten.
•
Geräte mit gemäß Gerätenorm zulässigen Ableitströmen > 3,5mA, die mit besonderer
Schutzleiterverbindung und dem Warnhinweis „Hoher Ableitstrom! – Vor Netzanschluss
Schutzleiterverbindung herstellen" versehen sind
Prüfling
Prüfsteckvorrichtungen
Adapter bzw.
Verdrahtung
in der Prüftafel
Prüfgerät
M
Grenzwerte für den Schutzleiterstrom
Schutzleiterstrom ≤ 3,5 mA
Seite 22 von 37
Prüftafeln HT-PT01 & HT-PT03
Prüfling
Prüfgerät
M
Messen des Isolationswiderstandes
Schutzklasse II und III, Gerät mit Gerätestecker
Prüfling
Greifklemme
Prüfgerät
M
