HT Instruments
Die Anschlussklemmen der Prüftafel gestatten den Anschluss von Leitern mit max.
2
4 mm
. Der Anschluss der Netzzuführung sowie der Leitungen für den/die externen
NOT-AUS-Taster (im oder außerhalb des Prüfplatzes) und die Signalleuchte (rote
Leuchte als Anzeige „In Betrieb") sind gemäß Schaltbild vorzunehmen.
In DIN VDE 0104 bzw. EN 50191 werden umfassende Angaben zum Errichten und
Betreiben elektrischer Prüfanlagen gemacht. Unter anderem sind dort Mindest-
abstände zum Prüfplatz angegeben. Im Anhang dieses Handbuches ist ein Beispiel
für die Gestaltung eines normgerechten Prüfplatzes angegeben.
5.2
Eingangsprüfung und Montage der Prüftafeln
Die Prüftafeln werden direkt ab Werk allen erforderlichen Prüfungen unterzogen. Sie
erfolgen unter Berücksichtigung der Festlegungen des Gerätesicherheitsgestzes, der
Niederspannungsrichtlinie und den entsprechenden Normen. Dies sind vornehmlich
• DIN VDE 0100 Teil 600 „... Erstprüfungen"
• DIN VDE 0660 Teil 500 „... Niederspannungs-Schaltgerätekombinationen"
Die Eingangsprüfung kann sich daher auf eine Sichtprüfung beschränken. Hierzu
gehören:
• Kontrolle auf Transportschäden
• Kontrolle des zur Prüftafel gehörenden Zubehörs
- Montage- und Betriebsanleitung (Prüftafelhandbuch in der Prüftafel)
- Schaltplan (liegt in der Prüftafel)
- Türschlüssel (an der Tür außen befestigt)

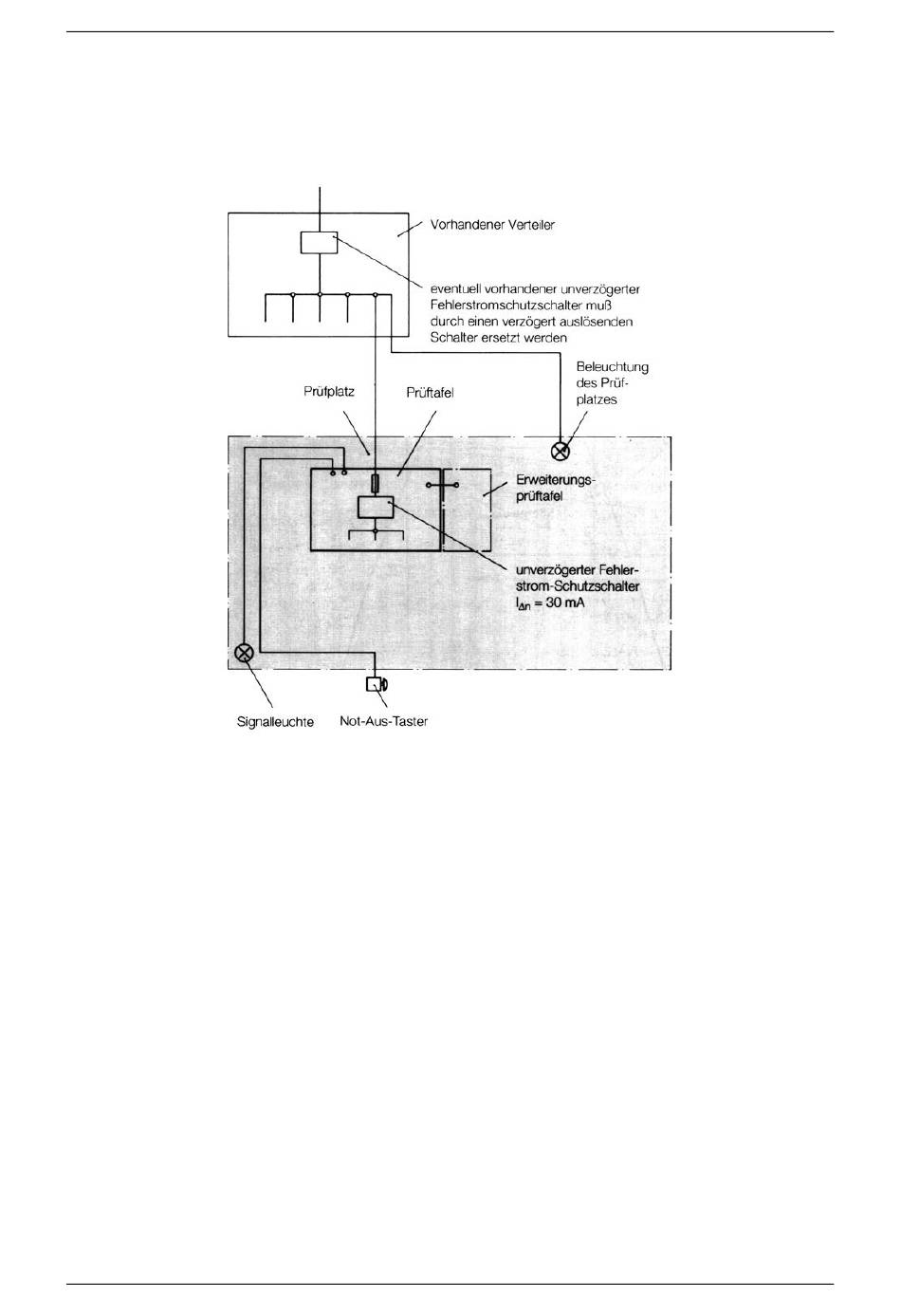

Anschlussschaltbild für die Prüftafeln
Seite 10 von 37
Prüftafeln HT-PT01 & HT-PT03
