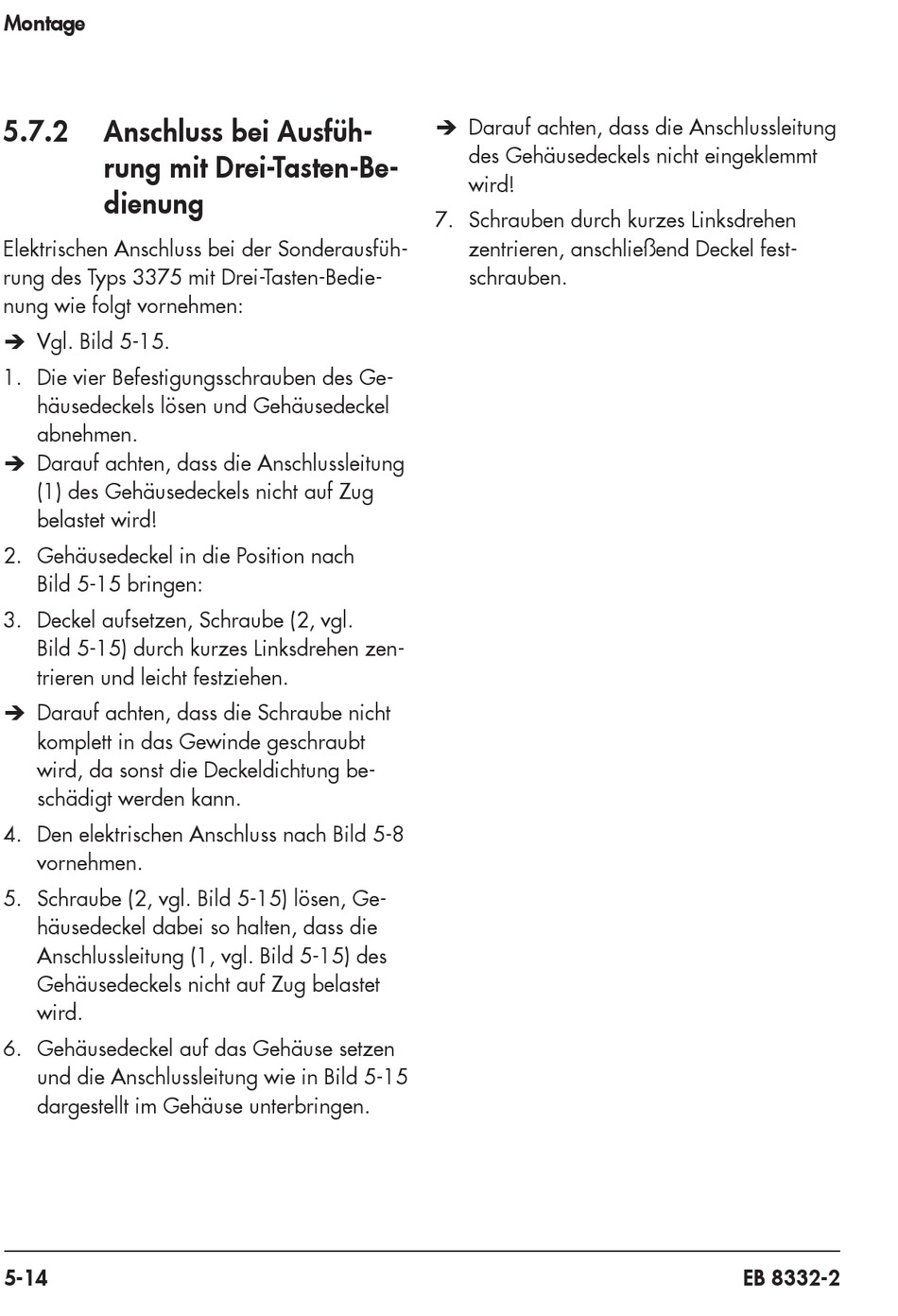

5.7.2 Anschluss bei Ausfüh-
rung mit Drei-Tasten-Be-
dienung
Elektrischen Anschluss bei der Sonderausfüh-
rung des Typs 3375 mit Drei-Tasten-Bedie-
nung wie folgt vornehmen:
Î Vgl. Bild 5-15.
1. Die vier Befestigungsschrauben des Ge-
häusedeckels lösen und Gehäusedeckel
abnehmen.
Î Darauf achten, dass die Anschlussleitung
(1) des Gehäusedeckels nicht auf Zug
belastet wird!
2. Gehäusedeckel in die Position nach
Bild 5-15 bringen:
3. Deckel aufsetzen, Schraube (2, vgl.
Bild 5-15) durch kurzes Linksdrehen zen-
trieren und leicht festziehen.
Î Darauf achten, dass die Schraube nicht
komplett in das Gewinde geschraubt
wird, da sonst die Deckeldichtung be-
schädigt werden kann.
4. Den elektrischen Anschluss nach Bild 5-8
vornehmen.
5. Schraube (2, vgl. Bild 5-15) lösen, Ge-
häusedeckel dabei so halten, dass die
Anschlussleitung (1, vgl. Bild 5-15) des
Gehäusedeckels nicht auf Zug belastet
wird.
6. Gehäusedeckel auf das Gehäuse setzen
und die Anschlussleitung wie in Bild 5-15
dargestellt im Gehäuse unterbringen.
5-14
Î Darauf achten, dass die Anschlussleitung
des Gehäusedeckels nicht eingeklemmt
wird!
7. Schrauben durch kurzes Linksdrehen
zentrieren, anschließend Deckel fest-
schrauben.
