5.1.1 Ausführung mit 120 cm²
Montage mit Traverse (Form B, vgl. Bild 11)
HINWEIS
!
Beschädigung des Antriebs!
Säulenmuttern (A25), die die Traverse (A17)
an den Säulen (A11) halten, nicht lösen!
1. Am Antrieb Kupplungsschellen (A30)
entfernen.
2. Zentralmutter (98) vom Ventiloberteil (2)
abschrauben.
3. Kegel mit Kegelstange fest in den Sitz-
ring drücken.
4. Antrieb mit der Traverse (A17) auf das
Gewinde des Ventiloberteils (2) setzen.
Dabei die Zentralmutter (98) über die
Kegelstange führen und fest mit dem

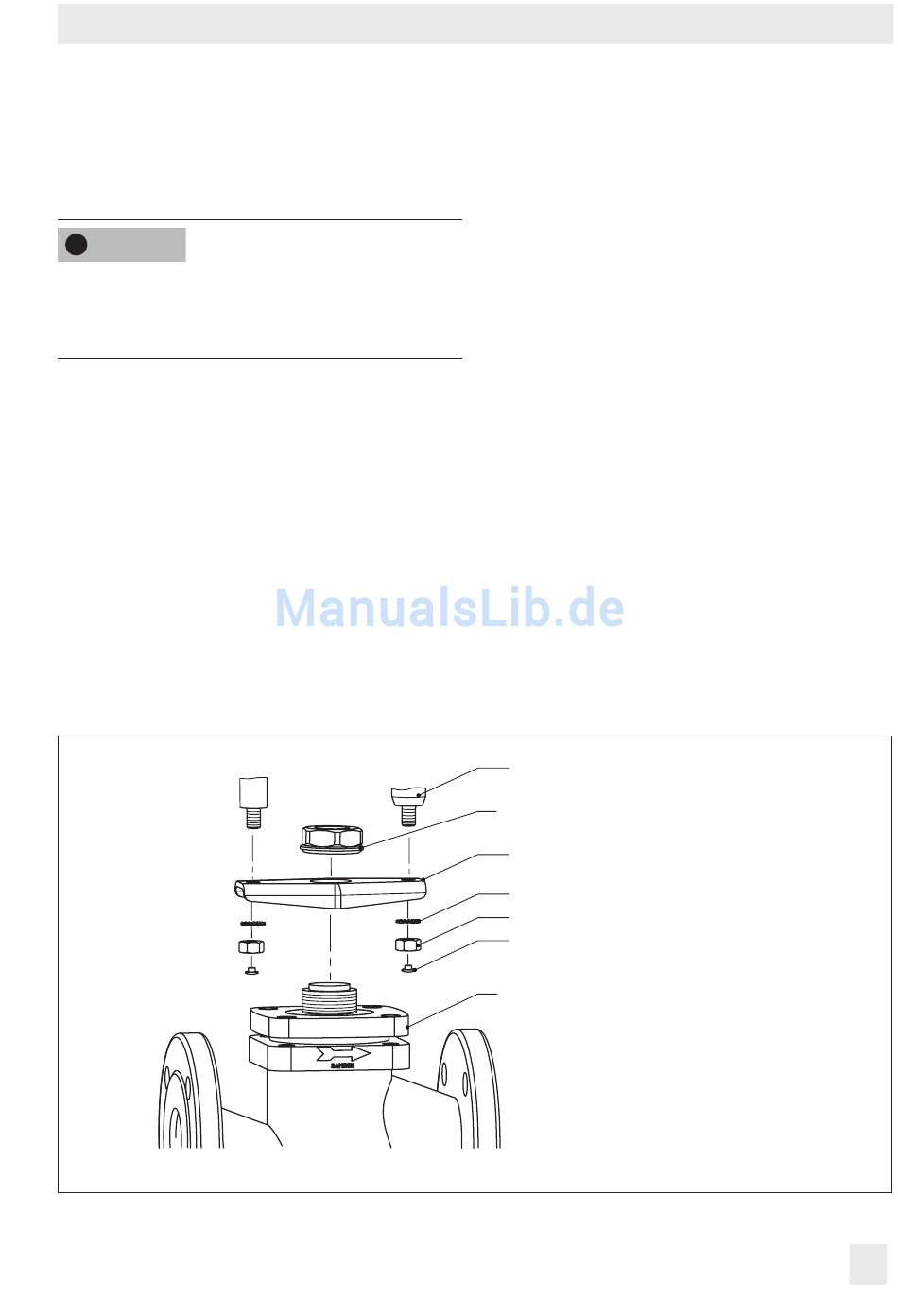

Bild 11: Montage mit Traverse (Form B), 120 cm²
EB 8313-3
Montage und Inbetriebnahme
Oberteil verschrauben. Anzugsmomente
beachten.
5. Wirkrichtung FA: Kupplungsschellen
(A30) ansetzen und fest verschrauben.
Anzugsmomente beachten.
Wirkrichtung FE: Obere Membrankam-
mer mit Druck beaufschlagen, bis die
Antriebsstange die Kegelstange berührt.
Kupplungsschellen (A30) ansetzen und
fest verschrauben. Anzugsmomente be-
achten.
A11
98
A17
2 Ventiloberteil
A28
98 Zentralmutter
A25
A11 Säule
A70
A17 Traverse
A25 Säulenmutter
2
A28 Scheibe
A70 Stopfen
