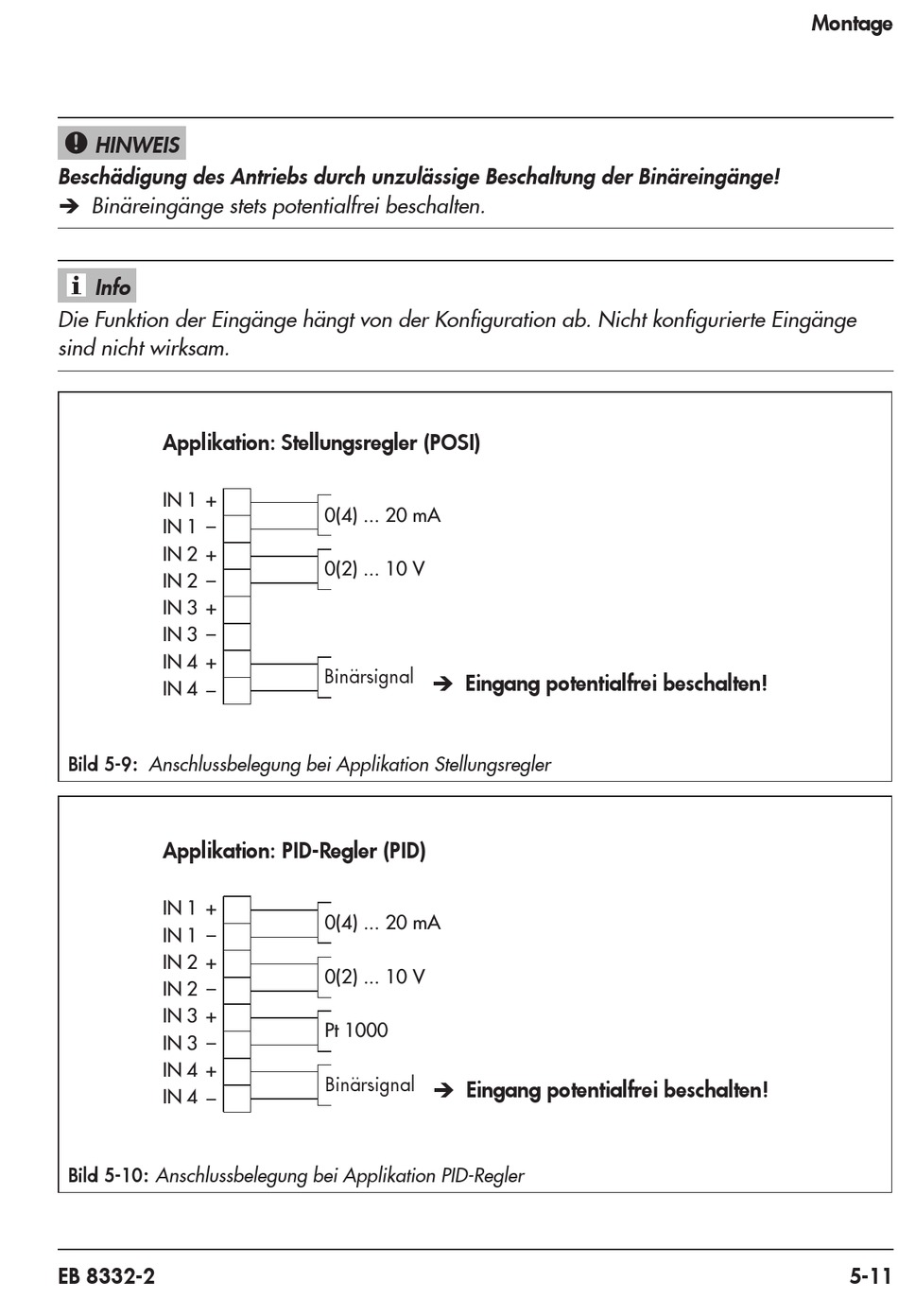

Samson 3375 Einbau- Und Bedienungsanleitung Seite 37
Elektrischer antrieb
Vorschau ausblenden
Andere Handbücher für 3375:
- Einbau- und bedienungsanleitung (28 Seiten) ,
- Einbau- und bedienungsanleitung (60 Seiten)
Inhaltsverzeichnis
HINWEIS
!
Beschädigung des Antriebs durch unzulässige Beschaltung der Binäreingänge!
Î Binäreingänge stets potentialfrei beschalten.
Info
Die Funktion der Eingänge hängt von der Konfiguration ab. Nicht konfigurierte Eingänge
sind nicht wirksam.
Applikation: Stellungsregler (POSI)
IN
1
+
IN
1
–
IN
2
+
IN
2
–
IN
3
+
IN
3
–
IN
4
+
IN
4
–
Bild 5-9: Anschlussbelegung bei Applikation Stellungsregler
Applikation: PID-Regler (PID)
IN
1
+
IN
1
–
IN
2
+
IN
2
–
IN
3
+
IN
3
–
IN
4
+
IN
4
–
Bild 5-10: Anschlussbelegung bei Applikation PID-Regler
EB 8332-2
0(4) ... 20 mA
0(2) ... 10 V
Binärsignal
Î Eingang potentialfrei beschalten!
0(4) ... 20 mA
0(2) ... 10 V
Pt 1000
Binärsignal
Î Eingang potentialfrei beschalten!
Montage
5-11
