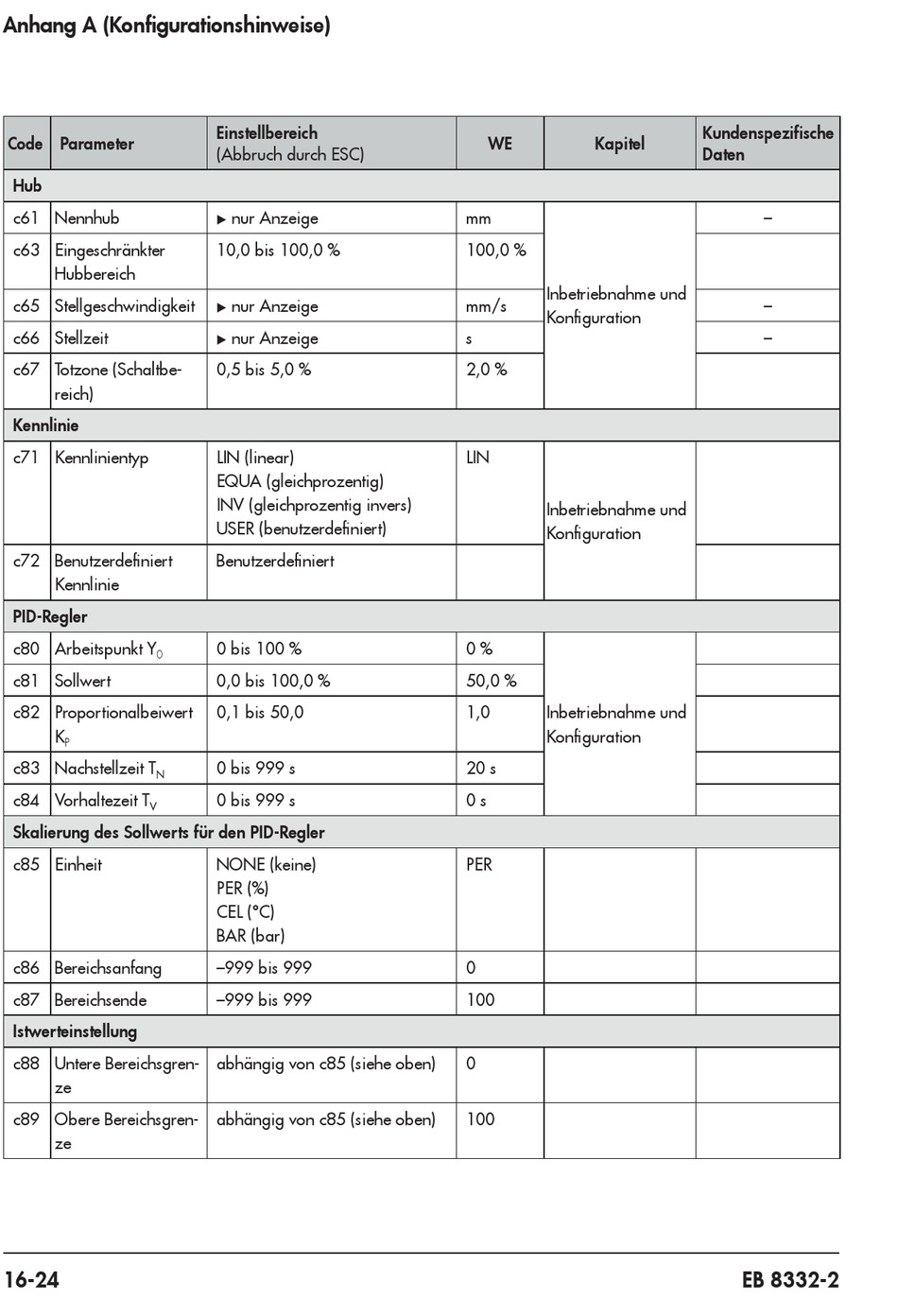

Samson 3375 Einbau- Und Bedienungsanleitung Seite 116

Anhang A (Konfigurationshinweise)
Code Parameter
Hub
c61 Nennhub
c63 Eingeschränkter
Hubbereich
c65 Stellgeschwindigkeit
c66 Stellzeit
c67 Totzone (Schaltbe-
reich)
Kennlinie
c71 Kennlinientyp
c72 Benutzerdefiniert
Kennlinie
PID-Regler
c80 Arbeitspunkt Y
0
c81 Sollwert
c82 Proportionalbeiwert
K
P
c83 Nachstellzeit T
N
c84 Vorhaltezeit T
V
Skalierung des Sollwerts für den PID-Regler
c85 Einheit
c86 Bereichsanfang
c87 Bereichsende
Istwerteinstellung
c88 Untere Bereichsgren-
ze
c89 Obere Bereichsgren-
ze
16-24
Einstellbereich
(Abbruch durch ESC)
nur Anzeige
u
10,0 bis 100,0 %
nur Anzeige
u
nur Anzeige
u
0,5 bis 5,0 %
LIN (linear)
EQUA (gleichprozentig)
INV (gleichprozentig invers)
USER (benutzerdefiniert)
Benutzerdefiniert
0 bis 100 %
0,0 bis 100,0 %
0,1 bis 50,0
0 bis 999 s
0 bis 999 s
NONE (keine)
PER (%)
CEL (°C)
BAR (bar)
–999 bis 999
–999 bis 999
abhängig von c85 (siehe oben)
abhängig von c85 (siehe oben)
WE Kapitel
mm
100,0 %
Inbetriebnahme und
mm/s
Konfiguration
s
2,0 %
LIN
Inbetriebnahme und
Konfiguration
0 %
50,0 %
1,0 Inbetriebnahme und
Konfiguration
20 s
0 s
PER
0
100
0
100
Kundenspezifische
Daten
–
–
–
