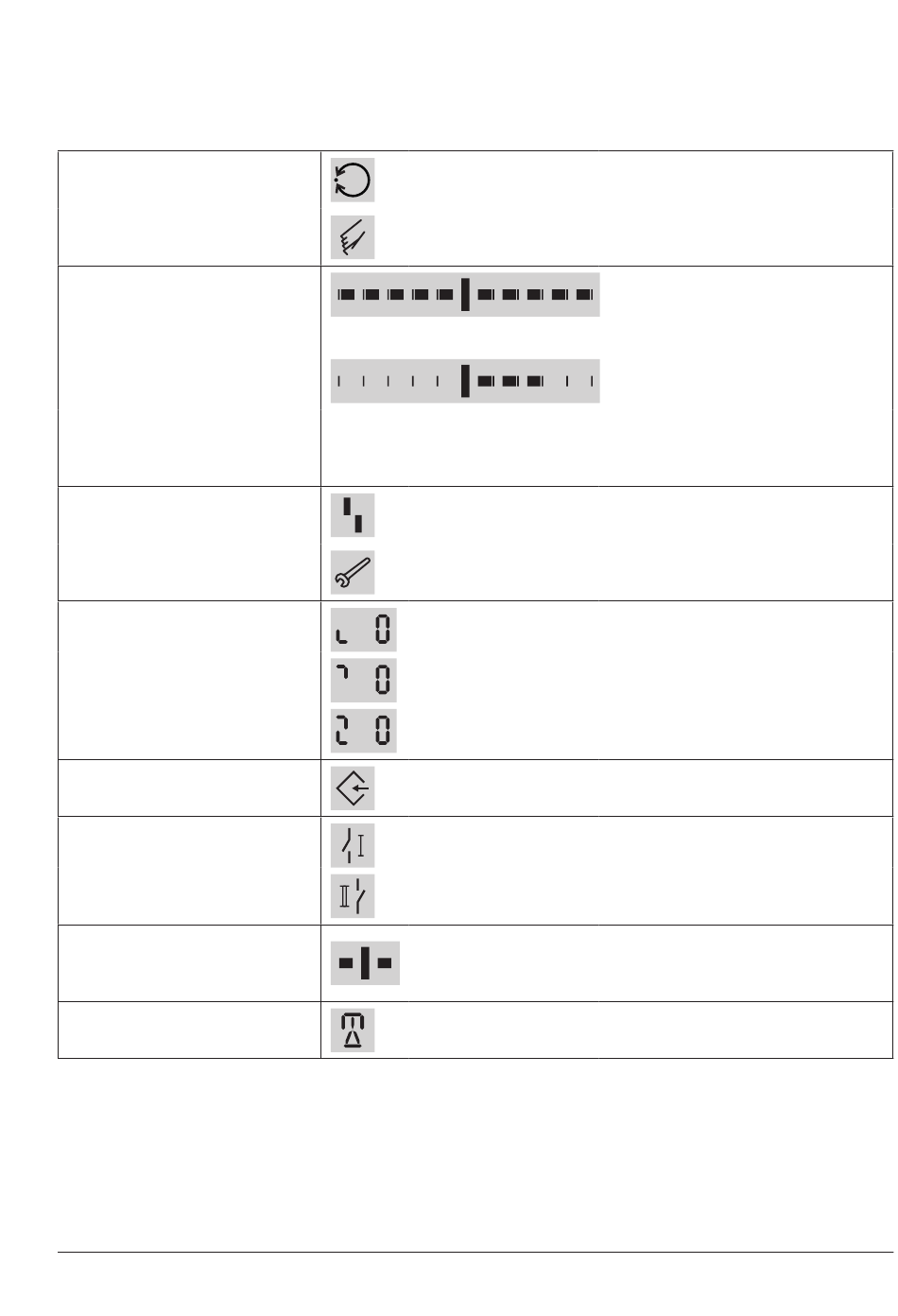

Tabelle 6-1: Displaysymbole
Betriebsarten
Bargraph
Der Bargraph zeigt die Regel-
differenz abhängig von Vorzei-
chen und Betrag an.
Statusmeldungen
Diese Symbole zeigen an,
dass ein Fehler aufgetreten ist.
Binäreingang/-ausgang aktiv
Anzeige über Codenummer
links unten
Konfigurationsfreigabe
Grenzkontakte
Werkseinstellung
Einheit mA
EB 8332-2
Automatikbetrieb
Handbetrieb
Beispiel:
Bargraph zeigt +3 % Regeldifferenz an. Es können jeweils maximal
fünf Barstriche eingeblendet werden. Fünf Barstriche bedeuten eine
Regeldifferenz von ≥ 5 %.
Ausfall
Wartungsanforderung
Anzeige Code 0, Binäreingang aktiv
Anzeige Code 0, Binärausgang aktiv
Anzeige Code 0, Binäreingang/-ausgang aktiv
Zeigt an, dass die Parameter der Konfigurations- und Ser-
viceebene zur Konfiguration freigegeben sind.
Anzeige 1 Zeigt an, dass der Schaltpunkt des elektroni-
Anzeige 2
Ist im Bargraph die Skala ausgeblendet, und sind nur zwei
mittige Barstriche sichtbar, befindet sich der angezeigte Pa-
rameter in der Werkseinstellung.
Das Symbol zeigt in Verbindung mit einem Zahlenwert die
Einheit mA an.
Pro 1 % Regeldifferenz erscheint
ein Barstrich.
schen Grenzkontakts über- oder unterschritten
wurde.
