Aufbau und Wirkungsweise
Î Vgl. Kapitel „Inbetriebnahme und Konfi-
guration".
3.3 Ausführungen
3.3.1
Standardausführung
Die Bedienelemente befinden sich unter dem
Gehäusedeckel (vgl. Bild 3-2)
3.3.2
Ausführung mit
Drei-Tasten-Bedienung
Bei der Sonderausführung des Antriebs mit
Drei-Tasten-Bedienung erfolgt die Bedienung
nicht über den Dreh-/Druckknopf, sondern
über außenliegende Taster (vgl. Bild 3-1.
Der Antrieb kann in dieser Ausführung be-
dient werden, ohne dass der Gehäusedeckel
entfernt werden muss.

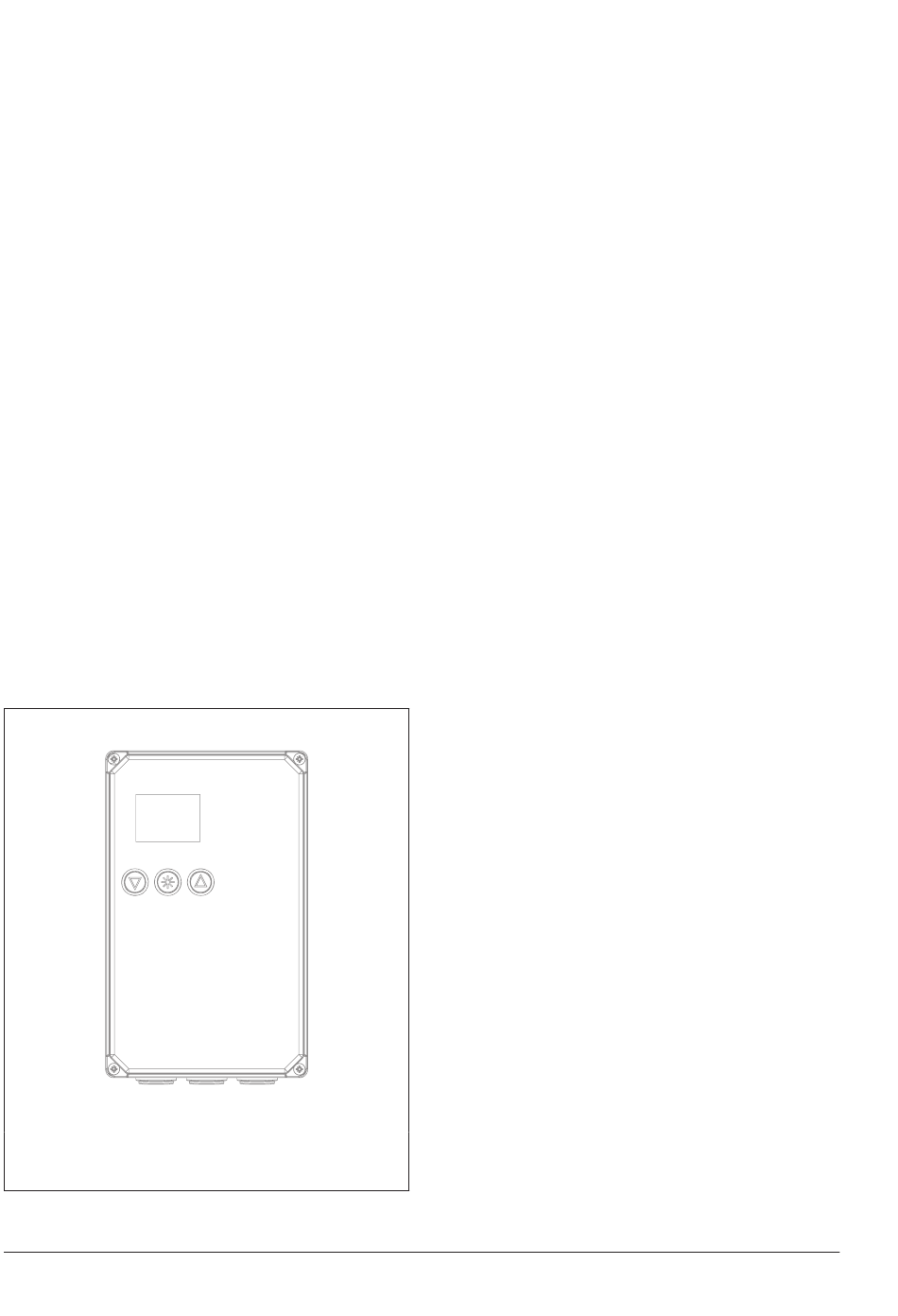

Bild 3-1: Gehäusedeckel bei Sonderausführung
mit Drei-Tasten-Bedienung
3-2
3.4 Zusatzausstattung
Mechanische Grenzkontakte
Die zwei mechanischen Grenzkontakte beste-
hen aus zwei Wechselschaltern, deren Schalt-
position unabhängig voneinander über stu-
fenlos verstellbare Nockenscheiben geändert
wird. Die potentialfreien Kontakte können zur
Beeinflussung von Regel- und Steuereinrich-
tungen in Form von Schließer- oder Öffner-
kontakt verwendet werden.
Das Nachrüsten und Einstellen der mechani-
schen Grenzkontakte ist in Kapitel „Montage"
beschrieben.
EB 8332-2
