EINBAU- UND BEDIENUNGSANLEITUNG
EB 8331-4
Originalanleitung

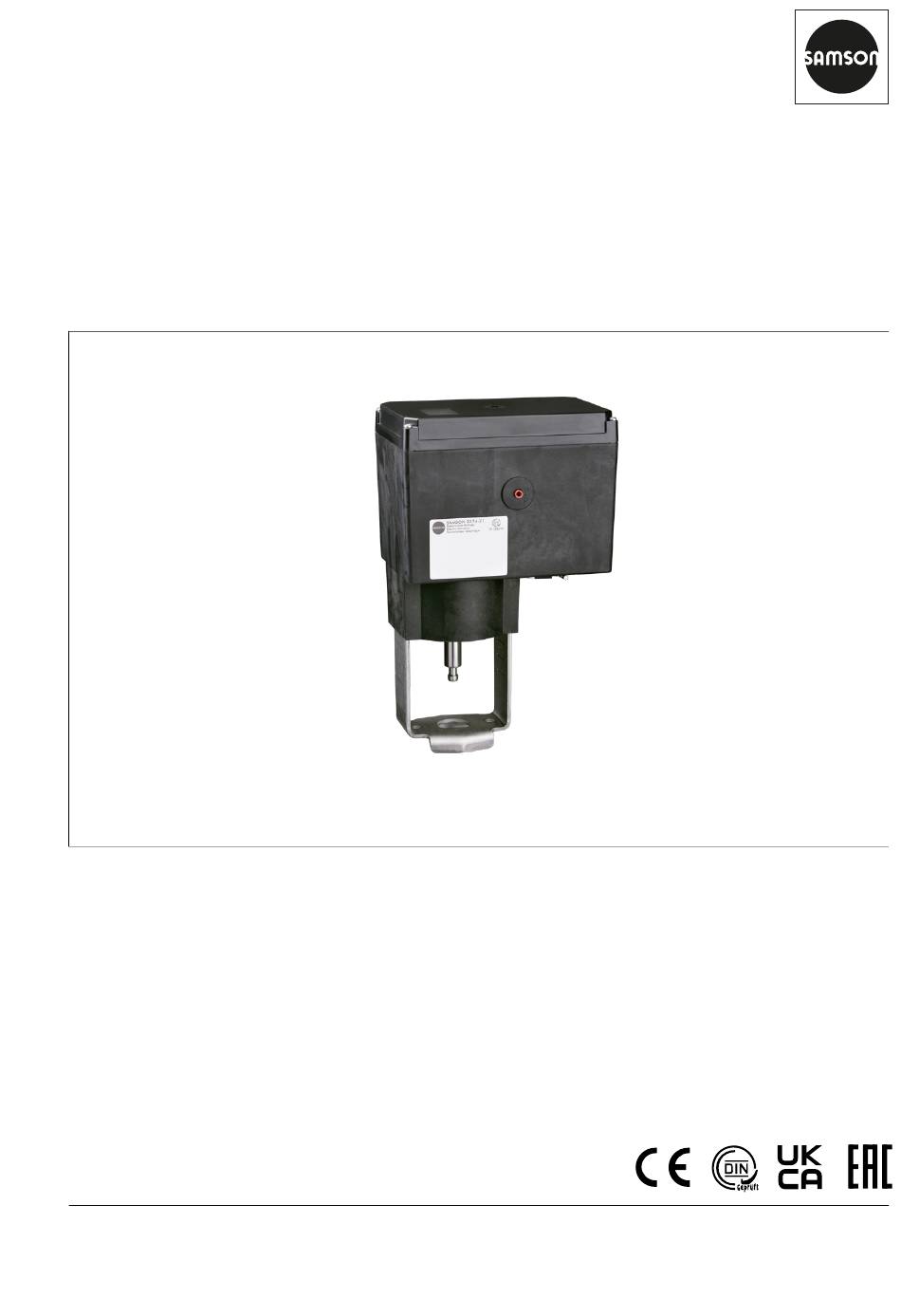

Elektrischer Antrieb Typ 3374
Ausführung mit Stellungsregler
Firmware 3.14
Ausgabe Februar 2024
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson 3374

Inhaltszusammenfassung für Samson 3374

  • Seite 1 EINBAU- UND BEDIENUNGSANLEITUNG EB 8331-4 Originalanleitung Elektrischer Antrieb Typ 3374 Ausführung mit Stellungsregler Firmware 3.14 Ausgabe Februar 2024...
  • Seite 2 Diese Einbau- und Bedienungsanleitung (EB) leitet zur sicheren Montage und Bedienung an. Die Hinweise und Anweisungen dieser EB sind verbindlich für den Umgang mit SAMSON-Geräten. Die bildlichen Darstellungen und Illustrationen in dieser EB sind beispielhaft und daher als Prinzipdarstellungen aufzufassen.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Sicherheitshinweise und Schutzmaßnahmen......................6 Hinweise zu möglichen schweren Personenschäden....................8 Hinweise zu möglichen Personenschäden....................... 8 Hinweise zu möglichen Sachschäden........................8 Warnhinweise am Gerät............................9 Kennzeichnungen am Gerät..........................10 Typenschild................................. 10 Firmwareversionen.............................. 11 Aufbau und Wirkungsweise..........................12 Anbauarten.................................12 Sicherheitsfunktion...............................12 Ausführungen..............................12 3.3.1 Standardausführung............................12 3.3.2 Ausführung mit Drei-Tasten-Bedienung........................12 Kommunikation..............................
  • Seite 4 Notfallmaßnahmen durchführen........................... 47 Instandhaltung..............................48 Außerbetriebnahme............................49 Demontage.................................50 12.1 Bauform mit integriertem Joch..........................50 12.2 Bauform mit Ringmutter............................50 Reparatur................................51 13.1 Antrieb an SAMSON senden..........................51 Entsorgung................................. 52 Zertifikate................................53 15.1 Informationen für das Verkaufsgebiet im Vereinigten Königreich................53 EB 8331-4...
  • Seite 5 Inhalt Anhang A (Konfigurationshinweise)........................62 16.1 Schlüsselzahl...............................62 16.2 Eingangssignal..............................62 16.3 Wirkrichtung............................... 63 16.4 Endlagenführung..............................64 16.5 Stellungsmeldesignal............................64 16.6 Binäreingang..............................64 16.7 Binärausgang..............................65 16.8 Elektronische Grenzkontakte..........................66 16.9 Wiederanlauf..............................66 16.10 Blockade................................67 16.11 Hub..................................67 16.12 Kennlinie................................68 16.13 Applikationen..............................71 16.13.1 Stellungsregler..............................71 16.13.2 PID-Regler................................71 16.13.3 Auf/Zu-Betrieb..............................

  • Seite 6: Sicherheitshinweise Und Schutzmaßnahmen

    Bestimmungsgemäße Verwendung Der Antrieb schaltet bei Erreichen einer der beiden Endlagen selbsttätig ab. Der elektrische Antrieb Typ 3374 ist für die Betätigung eines angebauten Hubventils für den Anlagenbau und die Heizungs-, Bei Ausfall der Versorgungsspannung nimmt ein mit einem Lüftungs- und Klimatechnik bestimmt.
  • Seite 7 Sicherheitshinweise und Schutzmaßnahmen Die Konformitätserklärungen und Zertifikate stehen im Kapitel „Zertifikate“ dieser EB zur Verfügung. Das mit dem CE-Kennzeichen versehene Produkt (Typ 3374) ist für den Einsatz in Niederspannungsanlagen vorgesehen. _ Bei Anschluss, Instandhaltung und Reparatur die einschlä- gigen Sicherheitsvorschriften beachten.

  • Seite 8: Hinweise Zu Möglichen Schweren Personenschäden

    Beschädigung des elektrischen Antriebs durch Überschreitung der zulässigen Toleranzen der Versorgungsspannung! Lebensgefahr durch elektrischen Schlag! Der elektrische Antrieb Typ 3374 ist für den Einsatz nach _ Vor dem Herstellen des elektrischen Anschlusses, vor Beginn Niederspannungsrichtlinie vorgesehen. der Arbeiten am Gerät und vor dem Öffnen des Geräts _ Die zulässigen Toleranzen der Versorgungsspannung...

  • Seite 9: Warnhinweise Am Gerät

    Sicherheitshinweise und Schutzmaßnahmen Warnhinweise am Gerät Darstellung/Warnhinweis Bedeutung Position am Gerät Warnung allgemein im Inneren des Antriebs _ EB konsultieren. Schutzklasse II Antriebsgehäuse (nur gültig bei geschlossenem und fest verschraubtem Gehäusedeckel) _ EB konsultieren. EB 8331-4...

  • Seite 10: Kennzeichnungen Am Gerät

    Kennzeichnungen am Gerät 2 Kennzeichnungen am Gerät Typenschild Das abgebildete Typenschild entspricht dem aktuell gültigen Typenschild bei Drucklegung des vorliegenden Dokuments. Das Typenschild auf dem Gerät kann von dieser Darstellung abweichen. 0(2) ... 10 V DC 1F155 Typbezeichnung Materialnummer Seriennummer Herstellungsdatum DataMatrix-Code Versorgungsspannung, Netzfrequenz...

  • Seite 11: Firmwareversionen

    Kennzeichnungen am Gerät Firmwareversionen Änderungen der Firmware gegenüber Vorgängerversionen 3.10 3.11 Interne Änderungen 3.11 3.12 Baudrate 38400 wird für Modbus nicht mehr unterstützt. Änderung der Kommunikationsparameter nur noch nach Eingabe der Schlüsselzahl möglich. Sonderausführung Drei-Tasten-Bedienung ist möglich. Wenn der Antrieb mit Drei-Tasten-Bedienung ausgestattet ist, kann der Sollwert bei den Applikationen „PID-Regler”...

  • Seite 12: Aufbau Und Wirkungsweise

    Aufbau und Wirkungsweise 3 Aufbau und Wirkungsweise Der elektrische Antrieb Typ 3374 ist ein Hubantrieb, der im Anlagenbau und der Heizungs-, Lüftungs- und Klimatechnik in Kombination mit verschiedenen SAMSON-Ventilen eingesetzt wird. Die Kraft des Schrittmotors wird über Getriebe und Kugelge- windetrieb auf die Antriebsstange übertragen. Der Stellungs- regler des elektrischen Antriebs wird von stetigen Signalen eines elektronischen Reglers angesteuert.

  • Seite 13: Kommunikation

    Aufbau und Wirkungsweise Info TROVIS-VIEW ist eine kostenlose Software, die auf der SAMSON-Homepage unter www.samsongroup.com > DOWNLOADS > Software & Treiber > TROVIS-VIEWherunter- geladen werden Weitere Informationen zu TROVIS-VIEW (z. B. Systemvorausset- zungen) sind auf dieser Internetseite und im Typenblatt T 6661 sowie in der Bedienungsanleitung EB 6661aufgeführt.

  • Seite 14: Technische Daten

    Aufbau und Wirkungsweise Technische Daten Tabelle 1: Technische Daten · allgemein Typ 3374 Bauform  Sicherheitsstellung Sicherheitsstellung Antriebs- Sicherheitsfunktion ohne Antriebsstange stange ausgefahren eingefahren Prüfung nach – – ✓ DIN EN 14597 Nennhub in mm Eingeschränkter Hubbe- 10 bis 100 % des Nennhubs reich Abschaltung drehmomentabhängige Endlagenschalter...
  • Seite 15 Aufbau und Wirkungsweise Tabelle 2: Technische Daten · Ausführung mit Stellungsregler Typ 3374 Antriebskraft in kN ausfahrend einfahrend ausfahrend 1,25 1,25 1,25 – – – – – – – – einfahrend 1,25 1,25 1,25 – – – – – –...
  • Seite 16 Aufbau und Wirkungsweise Typ 3374 RS-485-Modul Modul für die Modbus-RTU-Kommunikation Gewicht in kg (ca.) Sonderausführung mit Handrad auf Anfrage Für den Schaltkontakt ist ein Kontaktschutz mit einem geeigneten Funkenlöschglied vorzusehen. Für die Dimensionierung des Funkenlösch- glieds sind die Vorgaben des Herstellers für die anzuschließende Last zu beachten. Für den Kurzschluss- und Überlastschutz muss eine geeignete Sicherung entsprechend der Verschaltung der Anwendung verwendet werden.

  • Seite 17: Maße

    Das Maß h gibt den erforderlichen Mindestabstand an, bei dem der Antrieb betrieben werden kann. Um komfortable Bedin- gungen für Anschluss und Bedienung herzustellen, sollte ein größerer Abstand gewählt werden. SAMSON empfiehlt einen Mindestabstand von 600 mm. bei vollständig ausgefahrener Antriebsstange Bild 4: Maße in mm ·...
  • Seite 18 Aufbau und Wirkungsweise bei vollständig ausgefahrener Antriebsstange Bild 5: Maße in mm · Typ 3374-15, -17, -26 und -36, (Form A) Legende zu Bild 5: Typ 3374 Maß h Maß h Maß h 30 mm 90 mm ≥100 mm 15 mm 75 mm bei vollständig ausgefahrener Antriebsstange Bild 6: Maße in mm ·...
  • Seite 19 Aufbau und Wirkungsweise bei vollständig ausgefahrener Antriebsstange Bild 7: Maße in mm · Typ 3374-35, Ausführung Form A 32,3 Bild 8: Maße in mm · Handrad als Sonderausführung EB 8331-4...

  • Seite 20: Lieferung Und Innerbetrieblicher Transport

    Typen 3374-10, -11, -21, -31: 1x Zubehör 1400-6817, bestehend aus 2x Kupplungsteil für Stangenverbindung Ø 10 mm 2x Sechskantschraube M5 für Typen 3374-15, -17, -25, -26, -27, -35, -36: 1x Zubehör 0900-2679, bestehend aus 2x Kupplungsteil für Stangenverbindung Ø 16 mm 2x Schraube M6...

  • Seite 21: Montage

    Montage 5 Montage Antrieb anbauen Die in diesem Kapitel beschriebenen Arbeiten dürfen nur durch 5.3.1 Bauform mit integriertem Joch Fachpersonal durchgeführt werden, das der jeweiligen Aufgabe (Form B) entsprechend qualifiziert ist. Anbau an: Einbaubedingungen – Baureihe V2001 (DN 15 bis 50) Bedienerebene –...

  • Seite 22: Bauform Mit Ringmutter (Form A)

    Montage Typen 3374-10/-11/-21/-31 Typen 3374-10/-11/-21/-31 Anschlussform mit Joch (Form B) Anschlussform mit Joch (Form B) Anbau an Ventilbaureihe V2001 DN 15 bis 50 Anbau an Ventilbaureihe V2001 DN 65 bis 100 Typ 3260 DN 65 bis 150 Typ 3214 DN 65 bis 100 Bild 11: Anbau · Ausführung mit integriertem Joch Bild 12: Anbau ·...
  • Seite 23 Montage 1. Kegelstange (5) nach unten drücken, damit das Ventil Typen 3374-15, -17, -25, -26, -27, -35, -36 geschlossen ist. Anschlussform mit Ringmutter (Form A) 2. Kupplungsmutter (8) so weit verdrehen, dass das Maß x Anbau an Bauart 240: 75 mm (ab DN 100: 90 mm) von Oberkante Joch bis zum Kopfteil der Kupplungsmutter (8) ergibt.
  • Seite 24 Montage Typen 3374-15, -27 Anschlussform mit Ringmutter (Form A) Anbau an Typ 3214 DN 125 bis 250, balgentlastet Stellachse Bild 17: Anbau an Typ 3214 Antrieb Bild 16: Stellachse für Handverstellung (Ausführung mit Ringmutter) 2.2 Ventiljoch Antriebsstange Kupplung 2. Antrieb auf das Ventil setzen und mit Ringmutter (7) Kegelstange festschrauben.

  • Seite 25: Zusatzausstattung Einbauen

    Sicherungsringen (9) bereits zur Schaltnockeneinheit (21) vormontiert (vgl. Bild 21). Tipp SAMSON empfiehlt, die Laufflächen der Zahnräder auf den Domen und die Zahnflanken leicht mit Schmiermittel (z. B. Vaseline) zu bestreichen. Bild 18: Anbau an Ventil Typ 3260 DN 65 bis 150 und Typ 3214...
  • Seite 26 Zwischenrad Einstellzahnrad Schaltnocken Bild 20: Innenansicht Typ 3374 11.2 Zwischenrad Spindelzahnrad Zackenring Spannfeder Distanzring 11.1 Dom 1 11.2 Dom 2 Antriebsplatine Lagerhülse Klemmenplatine Einstellzahnrad Schaltnocken Nockenträger Bild 23: Innenansicht Typ 3374 mit Widerstandsferngeber Zackenring Passscheibe 11.2 Dom 2 Antriebsplatine EB 8331-4...

  • Seite 27: Elektronische Grenzkontakte Nachrüsten

    Montage 5.4.2 Elektronische Grenzkontakte 5. Verdrahtung nach Kap. 5 vornehmen. nachrüsten 6. Modbus-Kommunikation einrichten (vgl. Kap. 7). GEFAHR Lebensgefahr durch elektrischen Schlag! _ Vor dem Einbau von elektrischem Zubehör Versorgungs- spannung freischalten und gegen unbeabsichtigtes Wieder- einschalten sichern. _ Signalleitungen abklemmen. HINWEIS Beschädigung der Anschlussleitung durch unsachgemäße Handhabung!

  • Seite 28: Elektrischen Anschluss Herstellen

    Montage Elektrischen Anschluss herstellen Tabelle 5: Einsetzbare Aderleitungen und Litzen Leitung Querschnitt GEFAHR eindrähtig H05(07) V-U 0,2 bis 1,5 mm² Lebensgefahr durch elektrischen Schlag! feindrähtig H05(07) V-K 0,2 bis 1,5 mm² _ Beim Verlegen der elektrischen Leitungen die Vorschriften mit Aderendhülse nach DIN 46228-1 0,25 bis für das Errichten von Niederspannungsanlagen nach 1,5 mm²...
  • Seite 29 Montage einfahrend ausfahrend Binäreingang Binäreingang  Eingang potentialfrei beschalten. Eingänge potentialfrei beschalten.  Funktion unter c11 und c12 konfigurierbar Funktion unter c11 und c12 konfigurierbar Bild 25: Anschlussbelegung bei Applikation Stellungsregler Bild 29: Anschlussbelegung bei Applikation Dreipunkt mit Dreidraht- Anschluss Auswahl der Regelgröße einfahrend Binäreingang...

  • Seite 30: Elektrischer Anschluss Bei Sonderausführung Mit Drei-Tasten-Bedienung

    Elektrischer Anschluss bei Sonderaus- führung mit Drei-Tasten-Bedienung Elektrischen Anschluss bei der Sonderausführung des Bild 37: Sonderausführung mit Drei-Tasten-Bedienung Typs 3374 mit Drei-Tasten-Bedienung wie folgt vornehmen: Anschlussleitungen bei geöffnetem Gehäusedeckel _ Vgl. Bild 37. Schraubbefestigung 1. Die vier Befestigungsschrauben des Gehäusedeckels lösen Anschlussleitungen bei geschlossenem Gehäusedeckel...

  • Seite 31: Bedienung

    Bedienung 6 Bedienung Dreh-/Druckknopf Display Serielle Schnittstelle Info Anschlussklemmen Um Einstellungen am elektrischen Antrieb vorzunehmen, muss Stellachse für mechanische Handverstellung der Gehäusedeckel geöffnet werden. Nach Beendigung der Klemmenplatine für Grenzkontakte Arbeiten muss der Gehäusedeckel verschlossen und verschraubt werden. 6.1.1 Display Geräteübersicht und Bedienelemente Nach Anlegen der Versorgungsspannung wird die aktuelle Firmware auf dem Display für zwei Sekunden angezeigt,...

  • Seite 32: Dreh-/Druckknopf

    Bei der Sonderausführung mit Drei-Tasten-Bedienung erfolgt die Die Beschreibung zur Bedienung und Einstellung des Antriebs Bedienung über außenliegende Tasten. Typ 3374 erfolgt in dieser Einbau- und Bedienungsanleitung anhand der Ausführung mit Dreh-/Druckknopf. Das Betätigen der Pfeiltasten entspricht dem Drehen des Dreh-/Druckknopfs,...
  • Seite 33 Bedienung das Betätigen der Sterntaste entspricht dem Drücken des Dreh-/ Druckknopfs bei der Standard-Ausführung des Antriebs. Info Wenn bei der Konfiguration die Applikation „PID” oder „POSF” ausgewählt wurde, wird der eingestellte Sollwert angezeigt, solange die Taste gedrückt wird. Durch zusätzliches Drücken der Tasten oder kann der Sollwert verstellt werden.

  • Seite 34: Inbetriebnahme Und Konfiguration

    Inbetriebnahme und Konfiguration 7 Inbetriebnahme und Konfiguration Antrieb konfigurieren _ Zusätzliche Konfigurationshinweise vgl. Anhang A (Konfi- gurationshinweise). Antrieb initialisieren _ 'Code 10' (Konfigurationsebene CO) auswählen und WARNUNG Auswahl durch Drücken von bestätigen. Verletzungen durch ein- oder ausfahrende Antriebsstange! _ Antriebsstange nicht berühren und nicht blockieren. Info Im Auslieferungszustand ist die Eingabe einer Schlüsselzahl HINWEIS...

  • Seite 35: Applikation Einstellen

    Inbetriebnahme und Konfiguration Code Beschreibung Anzeige Info Eingangssignal 0 bis 20 mA 0–20 – Abhängig von der gewählten Applikation sind die Eingangssignal 4 bis 20 mA 4–20 Anschlussklemmen des Antriebs nach Vorgabe zu beschalten (vgl. Kap. 5). Eingangssignal 0 bis 10 V 0–10 –...

  • Seite 36: Grenzkontakte Einstellen

    Inbetriebnahme und Konfiguration Grenzkontakte einstellen Info Zum Lösen der Schrauben am Gehäusedeckel ist ein Schrau- bendreher mit POZIDRIV PZ2 zu verwenden, damit ein stabiler ® Halt im Schraubenkopf gewährleistet ist. Mechanische Grenzkontakte 1. Schrauben am Gehäusedeckel lösen und Gehäusedeckel vom Antrieb abnehmen. Bild 43: Startbild bei Applikation Auf/Zu-Betrieb (2STP) ·...

  • Seite 37: Kommunikation Einrichten

    Inbetriebnahme und Konfiguration Parameter aufrufen drehen und gewünschten Code (17) auswählen. Parameter einstellen drücken, Anzeige blinkt. drehen, Bild 48: Grenzkontaktplatine (17) um die gewünschte Einstellung vorzu- nehmen. drücken, um die Einstellung zu übernehmen. Kommunikationsebene verlassen drehen und 'Code A00' auswählen. drücken, um die Kommunikationsebene zu verlassen.
  • Seite 38 Inbetriebnahme und Konfiguration Erkennung von Datenübertragungsfehlern. Dazu wird nach der Übertragung der Datenbits das Paritätsbit angehängt und die Summe aus Daten und Paritätsbit gebildet. Busausfallüberwachung (Code A67) Mit der Busausfallüberwachung (Timeout) wird die externe Handebene von der Kommunikation überwacht. Nach einem erkannten Busausfall wird der Automatikbetrieb wiederherge- stellt.

  • Seite 39: Betrieb

    Betrieb 8 Betrieb Code Beschreibung Einstellbereich Betriebsart AUTO AUTO (Automatik- betrieb) Automatikbetrieb MAN (Handbe- Das Verhalten des Antriebs im Automatikbetrieb ist abhängig trieb) von der gewählten Applikation (Funktionsweise vgl. Kap. 3). Für Stellwert Handbetrieb – 0,0 bis 100,0 % den elektrischen Betrieb ist eine dauerhaft anliegende Versor- gungsspannung erforderlich (vgl.

  • Seite 40: Handbetrieb

    Betrieb Handbetrieb 8.2.2 Sonderausführung mit Handrad Bei der Sonderausführung des elektrischen Antriebs mit 8.2.1 Mechanische Handverstellung Handrad erfolgt die mechanische Handverstellung mit einem zusätzlichen Handrad (vgl. Bild 51). Die Handverstellung der Antriebsstange erfolgt mit einer 4-mm- Sechskantkurbel an der roten Stellachse seitlich am Antriebsge- häuse (vgl. Bild 50).

  • Seite 41: Betrieb Mit Speicherstift

    Betrieb Betrieb mit Speicherstift Tabelle 8: Speicherstift-Dialog Code Funktion Aktion Text S02 Speicherstift Speicherstift wird READ auslesen ausgelesen S03 Speicherstift Speicherstift wird WRITE beschreiben beschrieben S10 Zeitgesteuertes Datenlogging läuft TLOG Datenlogging Bild 52: Speicherstift-64 S11 Ereignisgesteuertes Datenlogging läuft ELOG Datenlogging _ Vgl.

  • Seite 42: Service-Betrieb

    Betrieb _ Der Nullpunktabgleich kann mit ESC jederzeit abgebrochen _ Der Kommandostift-Dialog wird beendet, das Startbild wird angezeigt. werden. 3. Deckel des Antriebs wieder schließen. 8.4.2 Antrieb initialisieren Tabelle 10: Kommandostift-Dialog WARNUNG Code Fehler Text Verletzungen durch ein- oder ausfahrende Antriebsstange! S21 Antriebsstange einfahren _ Antriebsstange nicht berühren und nicht blockieren.

  • Seite 43: Laufzeit Messen

    Betrieb Sollwert anzeigen und einstellen _ Alle Segmente werden eingeblendet. drücken, alle Segmente werden Ausführung mit Dreh-/Druckknopf ausgeblendet (Hintergrundbeleuchtung – Bei den Applikationen PID-Regler (Code 6 = 'PID') und bleibt eingeschaltet). Temperaturregelung bei Eingangssignalausfall (Code 6 = 'POSF') wird in der Bedienebene bei 'Code 1' der einge- drücken, um zur Anzeige d55 TEST stellte Sollwert (c81) angezeigt, solange der Dreh-/Druck- zurückzuspringen.

  • Seite 44: Störungen

    Störungen 9 Störungen Fehler erkennen und beheben _ Vgl. Tab. 11. Info Bei Störungen, die nicht in der Tabelle aufgeführt sind, After Sales Service von SAMSON kontaktieren. Tabelle 11: Fehlerbehebung Fehler Mögliche Ursache Abhilfe Antriebsstange bewegt sich nicht. Antrieb ist mechanisch blockiert.
  • Seite 45 Störungen Tabelle 12: Meldungen in der Reihenfolge ihrer Priorität Fehler Meldung Fehlerart Priorität ENDT Endtest nicht bestanden Ausnahmefehler NTRV EEPROM-Fehler: keine Grundeinstellung Ausnahmefehler EEPROM-Fehler: keine Konfiguration Ausnahmefehler Plausibilitätsfehler Ausnahmefehler Motor oder Potentiometer dreht sich nicht Ausnahmefehler beide Endlagenschalter aktiv Ausnahmefehler Abbruch Antriebsstange einfahren Ausnahmefehler SOUT...
  • Seite 46 Störungen – Ungültiger Sollwert ('Code c81'): Der Sollwert ('Code c81') Einstellgrenze ('Code c87'). Abhilfe: Istwert-Bereichs- liegt nicht in dem Bereich, der durch die untere ('Code c86') grenzen ('Code c88/c89') so einstellen, dass sie mit den und obere Einstellgrenze ('Code c87') vorgegeben ist. Einstellgrenzen ('Code c86/c87') deckungsgleich sind, Abhilfe: Sollwert ('Code c81') oder die Einstellgrenzen oder dass die Einstellgrenzen ('Code c86/c87') innerhalb ('Code c86/c87') so einstellen, dass der Sollwert innerhalb...

  • Seite 47: Notfallmaßnahmen Durchführen

    Störungen Notfallmaßnahmen durchführen Wenn das Ventil mit einem Antrieb mit Sicherheitsfunktion kombiniert wurde, nimmt das Stellventil bei Ausfall der Versor- gungsspannung selbsttätig die gerätespezifische Sicherheits- stellung ein (vgl. Kap. 3). Notfallmaßnahmen der Anlage obliegen dem Anlagenbe- treiber. Tipp Notfallmaßnahmen im Fall einer Störung am Ventil sind in der zugehörigen Ventildokumentation beschrieben.

  • Seite 48: Instandhaltung

    _ Lose Schrauben der Anschlussklemmen anziehen, vgl. Kap. 5.5. _ Beschädigte Leitungen erneuern. Tipp Mit dem NE-53-Newsletter stellt SAMSON Informationen zu aktuellen Software- und Hardwareänderungen gemäß NAMUR- Empfehlung NE 53 zur Verfügung. Der Newsletter kann unter www.samsongroup.com > SERVICE > NE53-Newsletter abonniert werden. EB 8331-4...

  • Seite 49: Außerbetriebnahme

    Außerbetriebnahme 11 Außerbetriebnahme Die in diesem Kapitel beschriebenen Arbeiten dürfen nur durch Fachpersonal durchgeführt werden, das der jeweiligen Aufgabe entsprechend qualifiziert ist. GEFAHR Lebensgefahr durch elektrischen Schlag! _ Vor dem Abklemmen der spannungsführenden Adern am Gerät Versorgungsspannung freischalten und gegen Wiedereinschalten sichern.

  • Seite 50: Demontage

    Demontage 12 Demontage Antrieb mit Sicherheitsfunktion Sicherheitsstellung Antriebs- stange eingefahren Die in diesem Kapitel beschriebenen Arbeiten dürfen nur durch 1. Spannungsfreiheit prüfen. Fachpersonal durchgeführt werden, das der jeweiligen Aufgabe 2. Sicherstellen, dass vom ansteuernden Regler kein Signal am entsprechend qualifiziert ist. Antrieb ankommen kann.

  • Seite 51: Reparatur

    _ Für Instandsetzungs- und Reparaturarbeiten After Sales Service von SAMSON kontaktieren. 13.1 Antrieb an SAMSON senden Defekte Antriebe können zur Reparatur an SAMSON gesendet werden. Für die Einsendung von Antrieben oder Retouren- Abwicklung folgendermaßen vorgehen: 1. Elektrischen Antrieb demontieren, vgl. Kap. 12.

  • Seite 52: Entsorgung

    Auf Anfrage stellt SAMSON einen Recyclingpass nach PAS 1049 für das Gerät zur Verfügung. Bitte wenden Sie sich unter Angabe Ihrer Firmenanschrift an aftersalesservice@samsongroup.com. Tipp Im Rahmen eines Rücknahmekonzepts kann SAMSON auf Kundenwunsch einen Dienstleister mit Zerlegung und Recycling beauftragen. EB 8331-4...

  • Seite 53: Zertifikate

    Das abgedruckte Zertifikat entspricht dem Stand bei Druck- legung. Das jeweils aktuellste Zertifikat liegt im Internet unter dem Produkt ab: www.samsongroup.com > Produkte > Antriebe > 3374 15.1 Informationen für das Verkaufsgebiet im Vereinigten Königreich Die nachfolgenden Informationen entsprechen der Richtlinie Pressure Equipment (Safety) Regulations 2016, STATUTORY INSTRUMENTS, 2016 No.
  • Seite 54 Marcus Miertz Gert Nahler Senior Vice President Sales and Marketing Director Automation Technology SAMSON AKTIENGESELLSCHAFT · Weismüllerstraße 3 · D 60314 Frankfurt am Main Revision 08 Fon: +49 69 4009-0 · Fax: +49 69 4009-1507 · E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
  • Seite 55 Signed for and behalf of the manufacturer: Fabio Roma Sebastian Krause Vice President Smart Products & Components Director Development Valves & Actuators Revision 00 Classification: Public · SAMSON AKTIENGESELLSCHAFT · Weismuellerstrasse 3 · 60314 Frankfurt am Main, Germany Page 1 of 1...
  • Seite 56 Für folgendes Produkt: Elektrisches Stellventil Typ 3214/XXXX bestehend aus Ventil Typ 3214 und Antrieb Typ 3374, Typ 3274 oder Typ 3375 Wir, die SAMSON AG, erklären, dass die oben genannte Maschine allen einschlägigen Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Produktbeschreibung siehe:...
  • Seite 57 Elektrisches Stellventil Typ 3214/XXXX-X bestehend aus Ventil Typ 3214 und Antrieb TROVIS 5724-X, TROVIS 5725-X, Typ 5824, Typ 5825, Typ 5827, Typ 3274 oder Typ 3374 Wir, die SAMSON AG, erklären, dass die oben genannte Maschine allen einschlägigen Anforderun- gen der Maschinenrichtlinie 2006/42/EG entspricht. Produktbeschreibung siehe: Elektrische und pneumatische Stellventile Typ 3214/…:...

  • Seite 62: Anhang A (Konfigurationshinweise)

    Anhang A (Konfigurationshinweise) 16 Anhang A (Konfigurationshinweise) 16.1 Schlüsselzahl Um Parameter der Konfigurationsebene zu schützen, kann im Antrieb über 'Code c94' eine Schlüsselzahl aktiviert werden. Bei aktiver Schlüsselzahl ist es dann erforderlich, diese einzugeben, bevor Werte geändert werden können. Wenn bei aktiver Schlüs- selzahl ein Code ausgewählt wird, ohne dass die Schlüsselzahl eingegeben wurde, erscheint im Display die Anzeige LOCK, und es kann kein Wert verändert werden.

  • Seite 63: Wirkrichtung

    Anhang A (Konfigurationshinweise) Beispiel: Um ein großes Stellverhältnis regeln zu können, fördern zwei Ventile in eine gemeinsame Rohrleitung. Bei einem Eingangssignal von z. B. 0 bis 5 V öffnet zunächst ein Ventil, bei weiter steigendem Eingangssignal (5 bis 10 V) öffnet auch das zweite Ventil, wobei das erste Ventil geöffnet bleibt.

  • Seite 64: Endlagenführung

    Anhang A (Konfigurationshinweise) 16.4 Endlagenführung Wirkrichtung steigend/steigend – Endlagenführung Grenzwertüberschreitung (c35): Wenn das Eingangssignal den Wert 'Endlagenführung Grenzwertüberschreitung' erreicht, fährt die Antriebsstange in die obere Endlage. Mit der Einstellung „c35 = 100,0 %“ ist die Endlagenführung bei einfahrender Antriebsstange deaktiviert. Endlagenführung Grenzwertunterschreitung (c36): –...

  • Seite 65: Binärausgang

    Anhang A (Konfigurationshinweise) – Inaktiv (c11 = NONE): Dem Binäreingang ist keine Funktion zugeordnet. – Vorrangschaltung (c11 = PRIO): Sobald der Binäreingang in den aktiven Schaltzustand wechselt, wird die Vorrangschaltung ausgelöst, und die Antriebsstange fährt in die unter 'Code c34' eingestellte Position. Nach dem Wechsel des Binäreingangs in den inaktiven Schaltzustand folgt das Ventil dem Eingangssignal und beendet die Vorrangschaltung.

  • Seite 66: Elektronische Grenzkontakte

    Anhang A (Konfigurationshinweise) Code Beschreibung Einstellbereich Funktion NONE NONE (inaktiv) FAIL (Störmeldung) LIM (Grenzkontakt PRIO (Vorrangschaltung) BIN (Binäreingang übernehmen) MAN (Handbetrieb melden) Schaltzustand für aktive Funktion NINV NINV (nicht invertiert) INV (invertiert) Mit c15 = LIM Grenzkontakt Binärausgang NONE NONE (inaktiv) Meldung bei Ereignis HIGH (Überschreitung) LOW (Unterschreitung)

  • Seite 67: Blockade

    Anhang A (Konfigurationshinweise) Code Beschreibung Einstellbereich Wiederanlauf NORM NORM (normal) ZERO (Nullpunktabgleich) FIX (fester Stellwert) STOP (Stopp in Handebene) Mit c43 = FIX Fester Stellwert Wiederanlauf 0,0 % 0,0 bis 100,0 % 16.10 Blockade Blockadeerkennung Der Antrieb erkennt eine Ventilblockade, indem er bei Auslösen des Endlagenschalters den zurückgelegten Hub mit dem bei der Initialisierung ermittelten Hub vergleicht.

  • Seite 68: Kennlinie

    Anhang A (Konfigurationshinweise) Code Beschreibung Einstellbereich Getriebeausführung nur Anzeige Geschwindigkeit NORM NORM (normal) FAST (schnell) Stellgeschwindigkeit mm/s nur Anzeige Stellzeit nur Anzeige Totzone (Schaltbereich) Durch die Totzone werden geringfügige Bewegungen der Antriebsstange unterdrückt. Die Totzone setzt sich zusammen aus positiver und negativer Schaltdifferenz. Nach einem Stillstand des Antriebs muss sich das Eingangssignal mindestens um die Hälfte der eingestellten Totzone ändern, damit sich die Antriebsstange wieder bewegt.
  • Seite 69 Anhang A (Konfigurationshinweise) Code Beschreibung Einstellbereich Kennlinientyp LIN (linear) EQUA (gleichprozentig) INV (gleichprozentig invers) USER (benutzerdefiniert) Mit c71 = USER: Benutzerdefinierte Kennlinie H0, Y0 Eingangswert X0, Ausgangswert Y0 0,0 % 0,0 bis 100,0 % H1, Y1 Eingangswert X1, Ausgangswert Y1 10,0 % 0,0 bis 100,0 % H2, Y2 Eingangswert X2, Ausgangswert Y2 20,0 %...
  • Seite 70 Anhang A (Konfigurationshinweise) Tabelle 18: Antriebsverhalten bei invertierter (linearer) Kennlinie Wirkrichtung (c42) Eingangssignal in % Ausgangssignal in % Antriebsstangenposition eingefahren Steigend/steigend >> ausgefahren ausgefahren Steigend/fallend <> eingefahren EB 8331-4...

  • Seite 71: Applikationen

    Anhang A (Konfigurationshinweise) 16.13 Applikationen _ Konfigurationseinstellungen vgl. Kap.16.14.2. 16.13.1 Stellungsregler _ 'Code 6': 'POSI' auswählen. Der Antriebshub folgt direkt dem Eingangssignal. Das Eingangssignal wird an einem der folgenden Eingänge angeschlossen: – IN1 (mA) – IN2 (V) Alternativ kann das Eingangssignal auch über die RS-485-Kommunikationsschnittstelle (Modbus RTU) vorgegeben werden. Code Parameter Einstellbereich...
  • Seite 72 Anhang A (Konfigurationshinweise) Eingangs- Parameter Bereiche Einheit c85 signal c01 unterer Wert –1000...+999 –100...+299 0...99 ma/V/ Schnittstelle oberer Wert –999...+1000 –99...+300 1...100 unterer Wert –50 Pt 1000 oberer Wert +150 Sollwert Der Sollwert wird mit 'Code c81' eingestellt. Er kann in der Betriebsebene unter 'Code 1' angezeigt werden (vgl. Kap. 8). Bei der Ausführung mit Dreh-/Druckknopf wird der Sollwert angezeigt, solange der Dreh-/Druckknopf gedrückt ist.

  • Seite 73: Auf/Zu-Betrieb

    Anhang A (Konfigurationshinweise) Mit der Vorhaltzeit T  = 0 wird der D-Anteil abgeschaltet. V  Wirkrichtung Die Wirkrichtung der Regeldifferenz des Prozessreglers (nicht invertiert/invertiert) wird mit 'Code c90' eingestellt. Die Wirkrichtung des Stellungsreglers (steigend/steigend oder steigend/fallend) wird mit 'Code c42' eingestellt. Code Parameter Einstellbereich Eingangssignal Quelle...

  • Seite 74: Temperaturregelung Bei Eingangssignalausfall

    Anhang A (Konfigurationshinweise) Code Parameter Einstellbereich Eingangssignal Logik 0: Invertiert 1: nicht invertiert 16.13.5 Temperaturregelung bei Eingangssignalausfall _ 'Code 6': 'POSF' auswählen. Die Funktion entspricht im Normalbetrieb der der Applikation „Stellungsregler” (vgl. Kap.16.13.1). Der Antriebshub folgt dem Eingangssignal. Das einzustellende Eingangssignal (Codes 'c01', 'c02', 'c03') bezieht sich auf den Sollwert des Stellungsreglers. Das Eingangssignal für den Stellungsregler wird an einem der folgenden Eingänge angeschlossen: –...
  • Seite 75 Anhang A (Konfigurationshinweise) Code Parameter Einstellbereich Eingangssignal Quelle ma (Stromsignal) V (Spannungssignal) VIA (über Schnittstelle) Bereichsanfang 1,1 mA 1,0 bis 15,0 mA 0,6 V 0,5 bis 7,5 V Bereichsende 20,0 mA 9,0 bis 20,0 mA 10,0 V 4,5 bis 10,0 V PID-Regler Arbeitspunkt Y 0 % 0 bis 100 % Sollwert 50,0 % 0,0 bis 100,0 %...

  • Seite 76: Ebenen Und Parameter

    Anhang A (Konfigurationshinweise) 16.14 Ebenen und Parameter 16.14.1 Bedienebene Standardebene im Betrieb Auswahl/Anzeige Code Parameter Kapitel (Abbruch mit ESC) Startbild _ nur Anzeige je nach Applikation Inbetrieb- nahme und Konfi- guration Bedienebene _ nur Anzeige Stellwert Betriebsart AUTO (Automatikbetrieb) MAN (Handbetrieb) Stellwert Handbetrieb 0,0 bis 100,0 % Leserichtung...

  • Seite 77: Konfigurationsebene

    Anhang A (Konfigurationshinweise) Auswahl/Anzeige Code Parameter Kapitel (Abbruch mit ESC) Fehler: Keine Grundeinstellung NTRV Fehler: Keine Konfiguration Fehler: Keine Kalibrierung NCAL Störungen Fehler: Keine Potentiometer-Kalibrierung NPOT Fehler: Keine Laufzeit NRUN aufrufbar nur in der Betriebsart „MAN“ (Handbetrieb) 16.14.2 Konfigurationsebene Code 10, Anzeige: >CO Code Parameter Einstellbereich...
  • Seite 78 Anhang A (Konfigurationshinweise) Code Parameter Einstellbereich Applikation Kunden- spezi- fische Daten Binärausgang Funktion NONE (inaktiv) NONE FAIL (Betriebsstörung melden) LIM (elektronischer Grenzkontakt) ✓ ✓ ✓ ✓ ✓ PRIO (Vorrangstellung erreicht) BIN (Binäreingang übernehmen) MAN (Handbetrieb melden) Logik NINV (nicht invertiert) NINV INV (invertiert) ✓...
  • Seite 79 Anhang A (Konfigurationshinweise) Code Parameter Einstellbereich Applikation Kunden- spezi- fische Daten Fehlermeldung über- YES (Fehleranzeige aktiv) ✓ ✓ ✓ ✓ ✓ lagern NO (Fehleranzeige inaktiv) Betrieb Wirkrichtung >> (Steigend/steigend) >> ✓ ✓ – – ✓ <> (Steigend/fallend) Wiederanlauf NORM (normal) NORM ZERO (Nullpunktabgleich) ✓...
  • Seite 80 Anhang A (Konfigurationshinweise) Code Parameter Einstellbereich Applikation Kunden- spezi- fische Daten Untere Einstellgrenze _ Vgl. Kap.16.13.2 und Kap. – ✓ – – ✓ 16.13.5. Obere Einstellgrenze _ Vgl. Kap.16.13.2 und Kap. – ✓ – – ✓ 16.13.5. Istwert-Einstellung Untere Bereichsgrenze Applikation PID _ Vgl.

  • Seite 81: Informationsebene

    Anhang A (Konfigurationshinweise) 16.14.3 Informationsebene Code 11, Anzeige: >INF Code Parameter (nur Anzeige) Anzeige/Einheit Kapitel Eingangssignal Eingangssignal Bereichsanfang V oder mA Eingangssignal Bereichsende V oder mA Inbetriebnahme und Konfiguration Stellwert %/Zustand Einheit V oder mA Regelung Istwert %/°C/bar/ohne Einheit Sollwert %/°C/bar/ohne Inbetriebnahme Einheit...

  • Seite 82: Service-Ebene

    Anhang A (Konfigurationshinweise) 16.14.4 Service-Ebene Code 20, Anzeige: >SER Code Parameter (nur Anzeige) Anzeige/Einheit Kapitel Information – Antrieb Firmwareversion → nur Anzeige _ Kennzeichnungen am Gerät Revisionsnummer → nur Anzeige Fehler – Zustand Betriebsstörung → nur Anzeige YES (ja) _ Störungen Vorrangstellung ausgelöst NO (nein) Fehler –...
  • Seite 83 Anhang A (Konfigurationshinweise) Tipp Mit der Software TROVIS-VIEW können weitere Parameter der Service-Ebene aufgerufen werden. EB 8331-4...

  • Seite 84: Kommunikationsebene

    Anhang A (Konfigurationshinweise) 16.14.5 Kommunikationsebene Code Parameter Anzeige/Auswahl Serielle Schnittstelle Kommunikation ENAB (freigegeben) ENAB DISA (gesperrt) Schnittstellenmodul Kommunikation ENAB (freigegeben) ENAB DISA (gesperrt) Schnittstellenmodul 485 (RS-485) NONE USB (USB) ETH (EThernet) NONE (keines) Protokoll AUTO (automatisch: SSP, Modbus) AUTO MODX (Modbus, einstellbar) Schnittstellenmodul Modbus Stationsadresse 1 bis 247...

  • Seite 85: Kennlinienebene

    Anhang A (Konfigurationshinweise) 16.14.6 Kennlinienebene Kundenspezi- Code Parameter Auswahl Kapitel fische Daten 0,0 bis 100,0 % 0,0 % 0,0 bis 100,0 % 0,0 % 0,0 bis 100,0 % 10,0 % 0,0 bis 100,0 % 10,0 % 0,0 bis 100,0 % 20,0 % 0,0 bis 100,0 % 20,0 % 0,0 bis 100,0 % 30,0 % 0,0 bis 100,0 % 30,0 % 0,0 bis 100,0 %...

  • Seite 86: Auszug Aus Der Modbusliste

    Maßnahmen gegen ein zu häufiges Schreiben der Parameter zu ergreifen. Übertragungsbereich Anzeigebereich Bezeichnung Zugriff Anfang Ende Anfang Ende Ausführung des Antriebs Gerätetyp (3374 oder 3374 3375 3374 3375 3375) reserviert Revision 9999 3,00 99,99...
  • Seite 87 Anhang A (Konfigurationshinweise) Übertragungsbereich Anzeigebereich Bezeichnung Zugriff Anfang Ende Anfang Ende Applikation Wirkrichtung Betriebswerte Eingänge für Applikation Stellungsregler Stellwert in % 1000 100,0 Eingangssignal in mA 2400 24,0 oder V Einheit Eingangssignal Betriebswerte Eingänge für Applikation PID-Regler Istwert in Einheit (PID- –10000 10000 –1000...
  • Seite 88 Anhang A (Konfigurationshinweise) Bezeichnung COILS (1 Bit) Zugriff Status 0 Status 1 Grenzwerte Zustand elektronischer Grenzkontakt 1 Zustand elektronischer Grenzkontakt 2 Elektronische Grenzkontakte vorhanden Endlagenschalter Endlagenschalter Stange eingefahren Endlagenschalter Stange ausgefahren Binärausgang Binärausgang logischer Zustand Schaltkontakt Binärausgang Freigabe Handebene Leitstation Binärausgang nein Logischer Zustand Handebene Leitstation Binärausgang Ausnahmefehler...
  • Seite 89 Anhang A (Konfigurationshinweise) Bezeichnung COILS (1 Bit) Zugriff Status 0 Status 1 Zustände Aktiver Regler (nur Applikation Temperaturregelung bei nein Ausfall) Übertemperatur im Antrieb nein Vorrangstellung aktiv nein Keine Initialisierung ausgeführt nein EB 8331-4...

  • Seite 90: Nachrüstteile Und Zubehör

    Anhang B 17 Anhang B 17.1 Nachrüstteile und Zubehör Tabelle 21: Nachrüstteile und Zubehör Mechanische Grenzkontakte Best.-Nr.: 1402-0898 Set mit drei Kabelverschraubungen M20 x 1,5 mit Metallmutter SW 23/24 Best.-Nr.: 1400-8828 Anbausatz V2001 Best.-Nr.: 1400-9515 Distanzring für den Anbau an Ventil Typ 3323 DN 65 bis 80 Best.-Nr.: 0340-3031 Joch für Anbau an Ventil Typ 3260 DN 65 bis 80 Best.-Nr.

  • Seite 91: Service

    Service zur Unterstützung kontaktiert werden. Der After Sales Service ist über folgende E-Mail-Adresse erreichbar: aftersalesservice@samsongroup.com Die Adressen der SAMSON AG und deren Tochtergesell- schaften sowie von Vertretungen und Servicestellen stehen im Internet unter dem Link www.samsongroup.com oder in einem Produktkatalog zur Verfügung.
  • Seite 92 Anhang B Service-Schlüsselzahl 1732 Individuelle Schlüsselzahl EB 8331-4...
