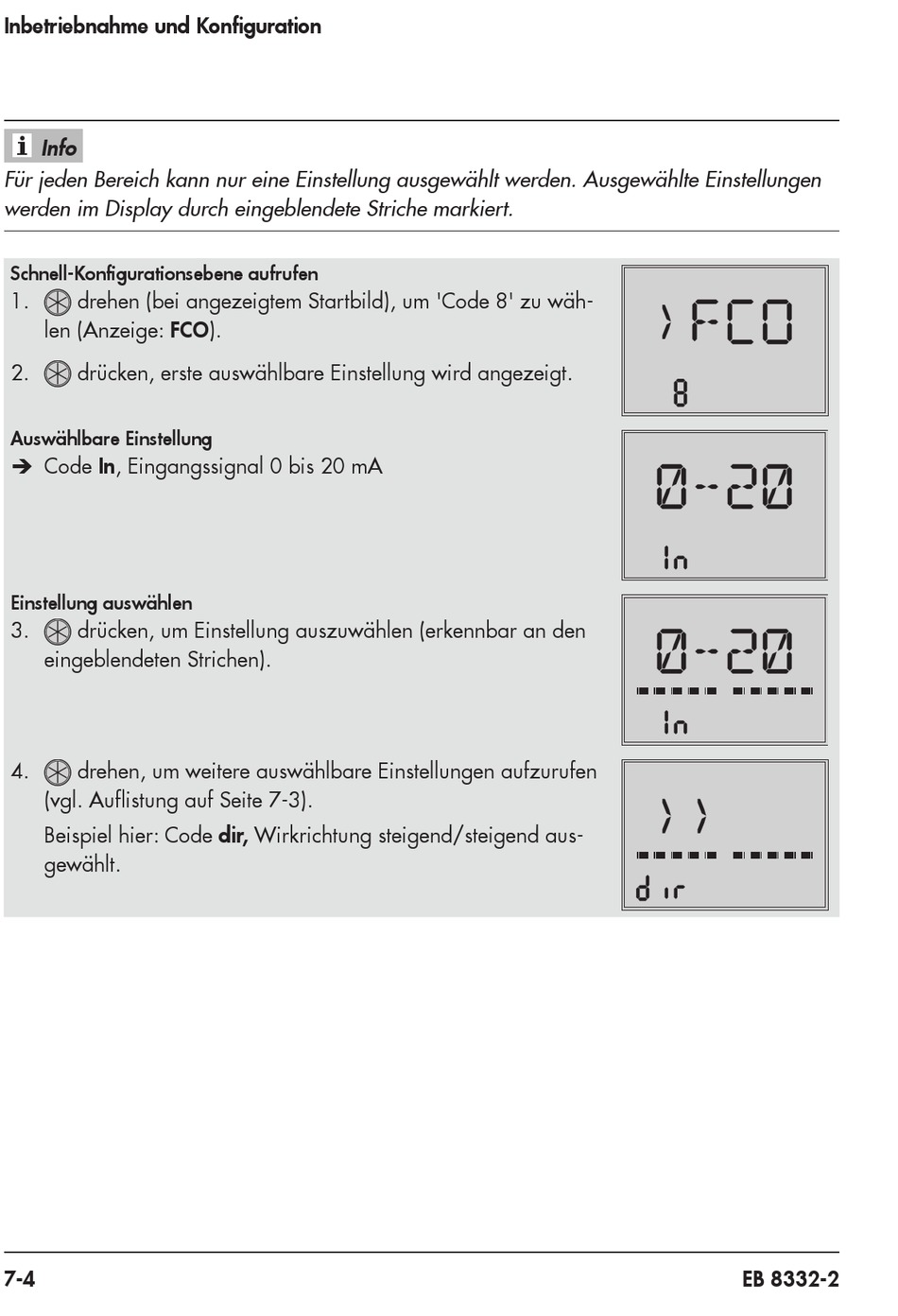

Inbetriebnahme und Konfiguration
Info
Für jeden Bereich kann nur eine Einstellung ausgewählt werden. Ausgewählte Einstellungen
werden im Display durch eingeblendete Striche markiert.
Schnell-Konfigurationsebene aufrufen
1. drehen (bei angezeigtem Startbild), um 'Code 8' zu wäh-
len (Anzeige: FCO).
2. drücken, erste auswählbare Einstellung wird angezeigt.
Auswählbare Einstellung
Î Code In, Eingangssignal 0 bis 20 mA
Einstellung auswählen
3. drücken, um Einstellung auszuwählen (erkennbar an den
eingeblendeten Strichen).
4. drehen, um weitere auswählbare Einstellungen aufzurufen
(vgl. Auflistung auf Seite 7-3).
Beispiel hier: Code dir, Wirkrichtung steigend/steigend aus-
gewählt.
7-4 EB 8332-2
