Montage

5.2 Montage vorbereiten

Vor der Montage folgende Bedingungen si-
cherstellen:
− Der Antrieb ist unbeschädigt.
Folgende vorbereitende Schritte durchführen:
Für die Montage erforderliches Material und
Werkzeug bereitlegen.

5.3 Antrieb anbauen

1. Kegelstange nach unten drücken.
2. Kupplungsmutter (7) so weit verdrehen,
dass sich ein Maß x von Oberkante Joch
bis zum Kopfteil der Kupplungsmutter (7)
einstellt:
bei M30: x = 90 mm
bei M60: x = 165 mm
Stellung mit Kontermutter (8) sichern.
3. Bei Antrieb ohne Sicherheitsfunktion:
Antriebsstange mit der Handverstellung
einfahren (vgl. Kapitel „Betrieb").
Bei Antrieb mit Sicherheitsfunktion:
Antriebsstange in der Betriebsart 'MAN'
elektrisch einfahren (vgl. Kapitel „Be-
trieb").
4. Antrieb auf Ventiloberteil (2) setzen und
mit Ringmutter (6) festschrauben.
Anzugsmoment bei M30
Anzugsmoment bei M60
5. Wenn die Kupplungsmutter (7) an der
Antriebsstange anliegt, die beiden Kupp-
lungsteile (4) ansetzen und fest ver-
schrauben.
5-2
6. Antriebsstange (3) mit Handverstellung
oder elektrisch in die Endlage fahren
(Ventil geschlossen).
7. Hubschild (9) nach Mitte der Kupplung
(4) ausrichten und festschrauben.

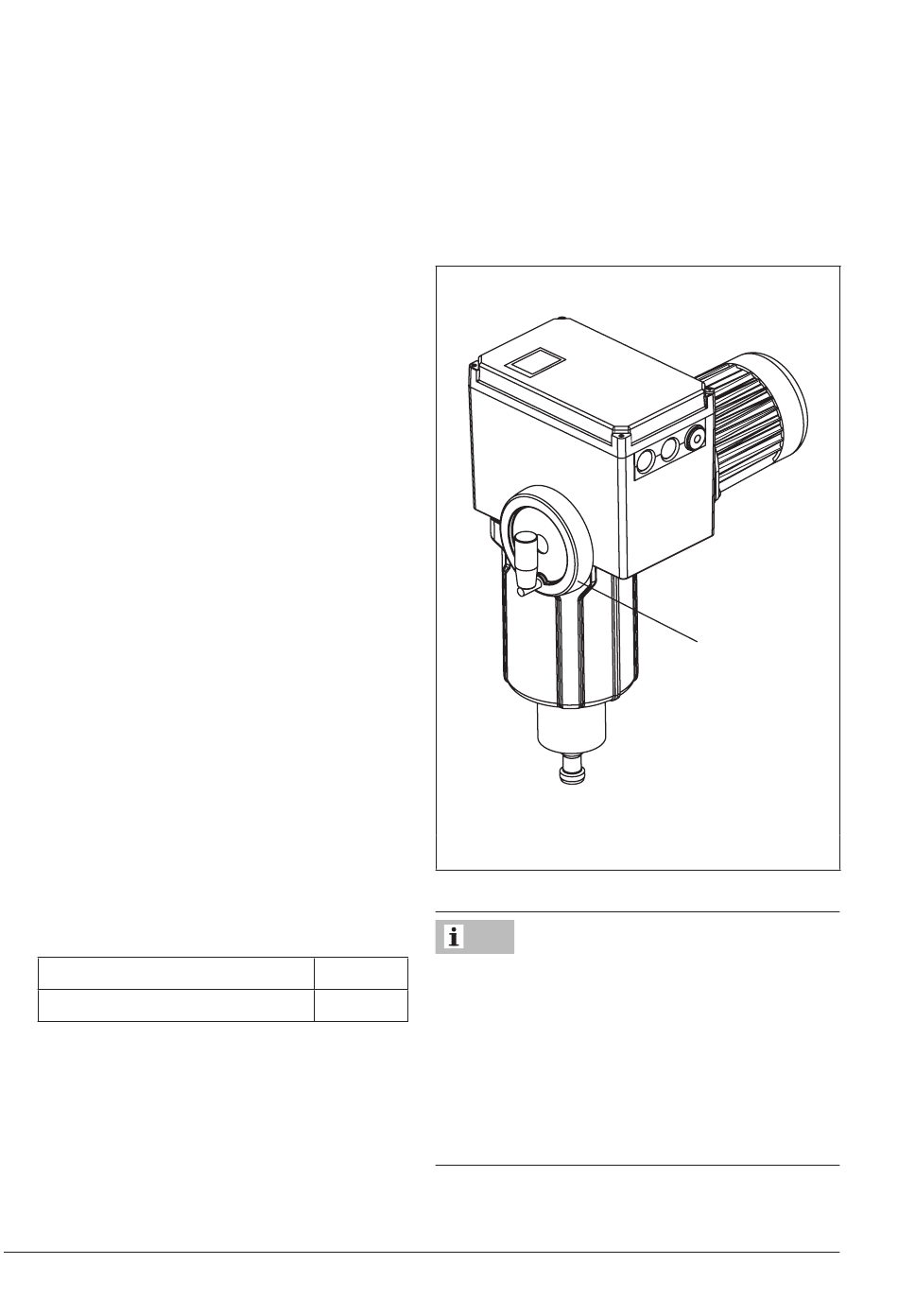

Bild 5-2: Handverstellung
Info
Bei Antrieben mit Sicherheitsfunktion „An-
150 Nm
triebsstange ausfahrend" (vgl. Typenschild)
250 Nm
muss die Versorgungsspannung angelegt
werden, damit das Einfahren der Antriebs-
stange möglich ist. Zum Anlegen der Versor-
gungsspannung vorgehen wie in Kap. 5.7
beschrieben.
Handrad
