Montage

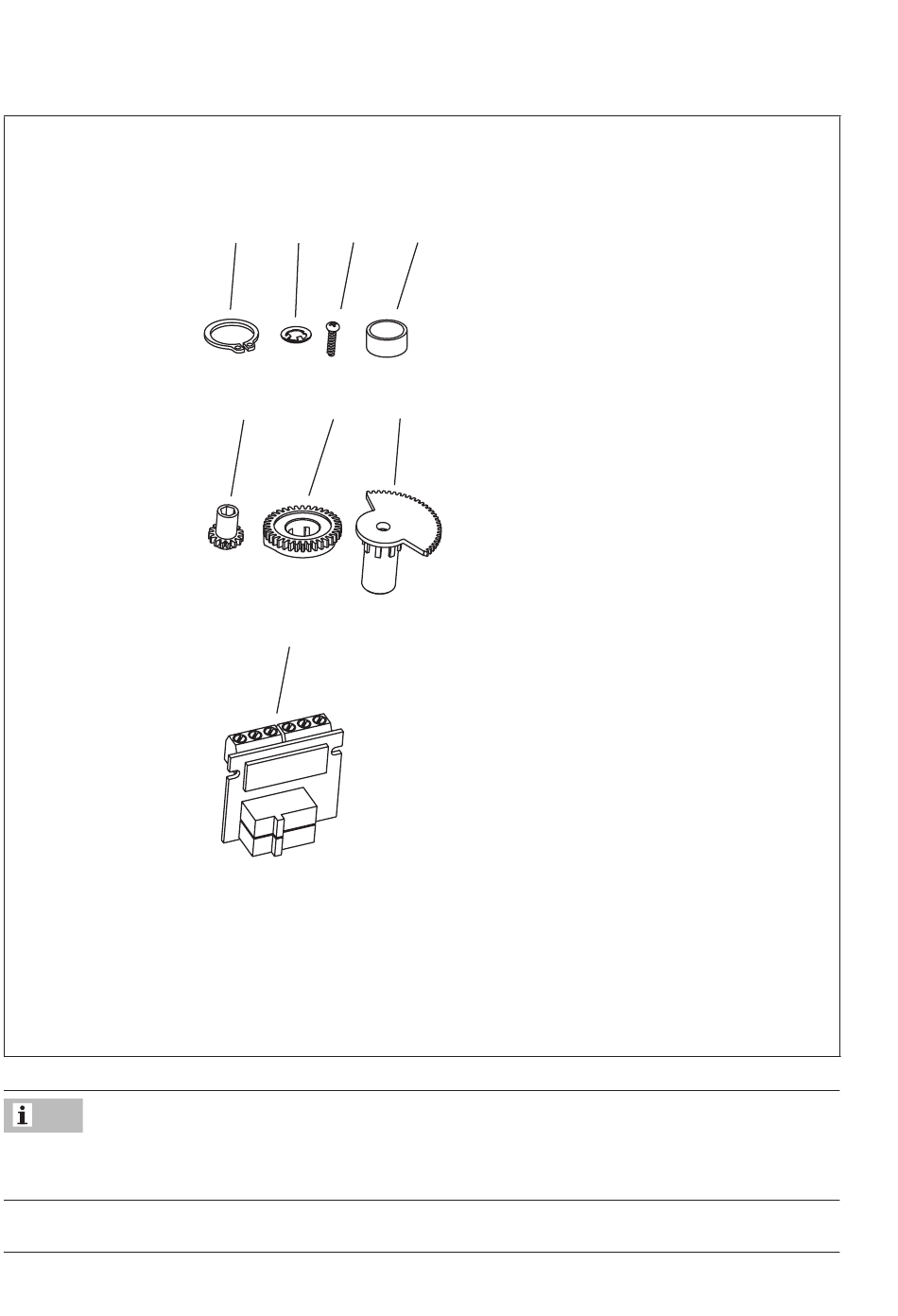

Bild 5-4: Zubehör Grenzkontakte, Best.-Nr. 1402-0898
Info
Die Schaltnocken (19) sind mit dem Nockenträger (20) und den Sicherungsringen (9) bereits
zur Schaltnockeneinheit (21, vgl. Bild 5-5) vormontiert.
5-4
9 (2x) 3 16 (2x)
18 (2x) 19 (2x)
17
8
20
3 Zackenring
8 Distanzring
1)
9 Sicherungsring
16 Schraube für Einstellzahnrad
17 Klemmenplatine
18 Einstellzahnrad
19 Schaltnocke
20 Nockenträger
nicht benötigt
1)
EB 8332-2
