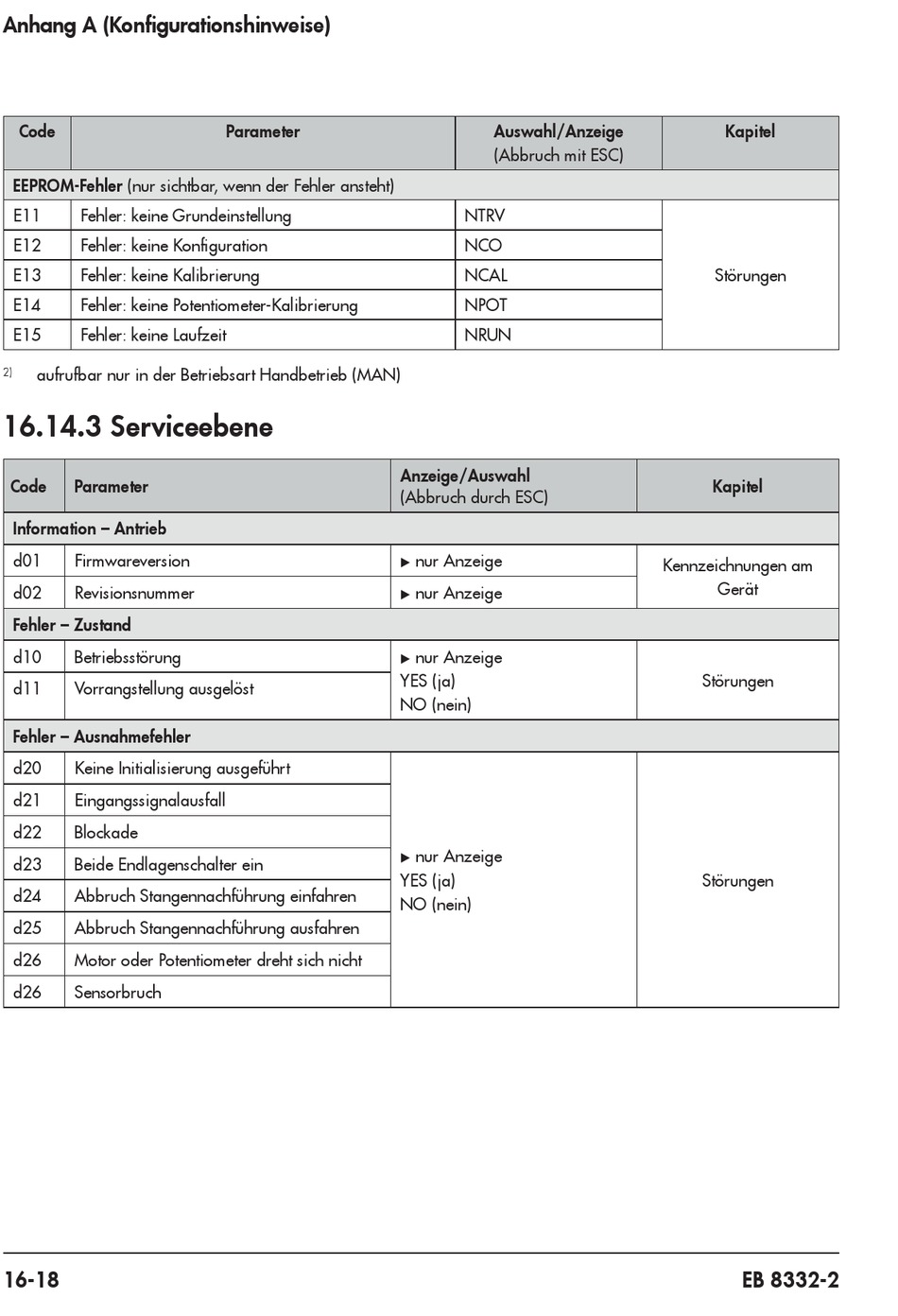

Anhang A (Konfigurationshinweise)
Code
EEPROM-Fehler (nur sichtbar, wenn der Fehler ansteht)
E11 Fehler: keine Grundeinstellung
E12 Fehler: keine Konfiguration
E13 Fehler: keine Kalibrierung
E14 Fehler: keine Potentiometer-Kalibrierung
E15 Fehler: keine Laufzeit
aufrufbar nur in der Betriebsart Handbetrieb (MAN)
2)

16.14.3 Serviceebene

Code Parameter
Information – Antrieb
d01 Firmwareversion
d02 Revisionsnummer
Fehler – Zustand
d10 Betriebsstörung
d11 Vorrangstellung ausgelöst
Fehler – Ausnahmefehler
d20 Keine Initialisierung ausgeführt
d21 Eingangssignalausfall
d22 Blockade
d23 Beide Endlagenschalter ein
d24 Abbruch Stangennachführung einfahren
d25 Abbruch Stangennachführung ausfahren
d26 Motor oder Potentiometer dreht sich nicht
d26 Sensorbruch
16-18
Parameter Auswahl/Anzeige
(Abbruch mit ESC)
NTRV
NCO
NCAL
NPOT
NRUN
Anzeige/Auswahl
(Abbruch durch ESC)
nur Anzeige
u
nur Anzeige
u
nur Anzeige
u
YES (ja)
NO (nein)
nur Anzeige
u
YES (ja)
NO (nein)
Kapitel
Störungen
Kapitel
Kennzeichnungen am
Gerät
Störungen
Störungen
EB 8332-2
