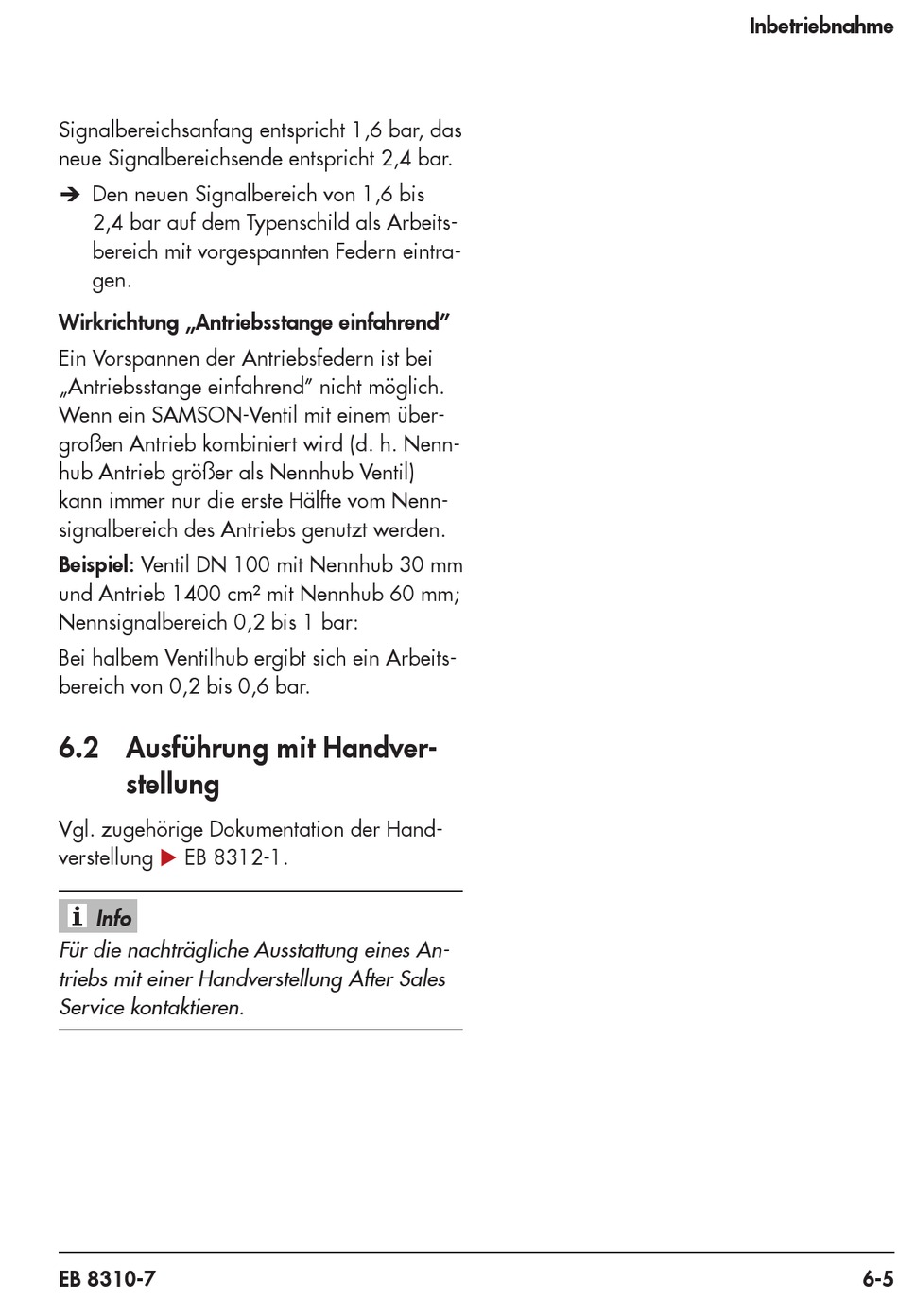

Signalbereichsanfang entspricht 1,6 bar, das
neue Signalbereichsende entspricht 2,4 bar.
Î Den neuen Signalbereich von 1,6 bis
2,4 bar auf dem Typenschild als Arbeits-
bereich mit vorgespannten Federn eintra-
gen.
Wirkrichtung „Antriebsstange einfahrend"
Ein Vorspannen der Antriebsfedern ist bei
„Antriebsstange einfahrend" nicht möglich.
Wenn ein SAMSON-Ventil mit einem über-
großen Antrieb kombiniert wird (d. h. Nenn-
hub Antrieb größer als Nennhub Ventil)
kann immer nur die erste Hälfte vom Nenn-
signalbereich des Antriebs genutzt werden.
Beispiel: Ventil DN 100 mit Nennhub 30 mm
und Antrieb 1400 cm² mit Nennhub 60 mm;
Nennsignalbereich 0,2 bis 1 bar:
Bei halbem Ventilhub ergibt sich ein Arbeits-
bereich von 0,2 bis 0,6 bar.
6.2 Ausführung mit Handver-
stellung
Vgl. zugehörige Dokumentation der Hand-
verstellung u EB 8312-1.
Info
Für die nachträgliche Ausstattung eines An-
triebs mit einer Handverstellung After Sales
Service kontaktieren.
EB 8310-7
Inbetriebnahme
6-5
