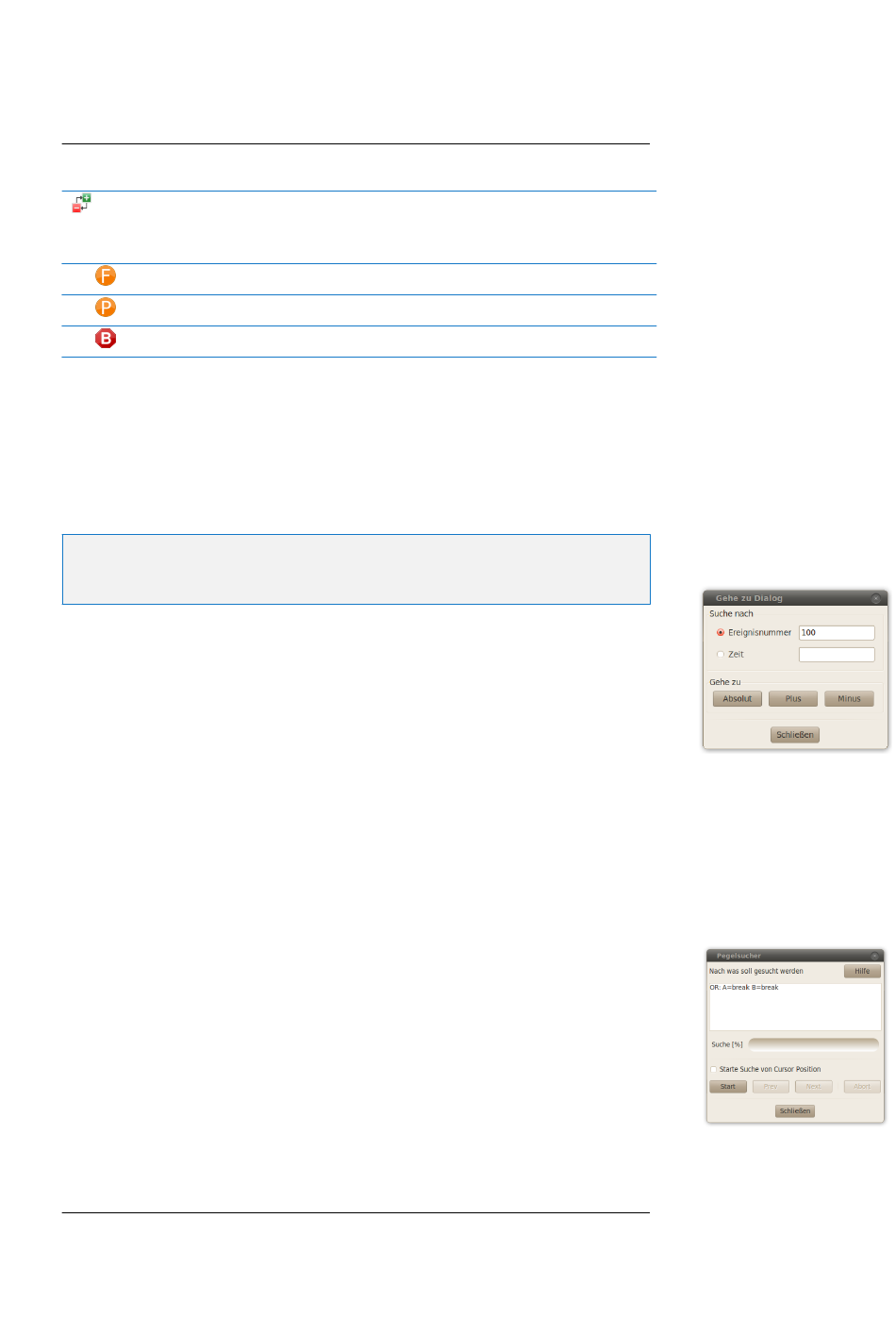

Pegelwechsel Eine Änderung des Pegels an einem beliebigen
Framing
Parity
Break
Die eingerückten Fehlersymbole treten nie einzeln sondern immer mit einem
Datenbyte auf. Schließlich handelt es sich hierbei um Fehler bei der Daten-
übertragung.
Änderungen der Signalpegel durch die übertragenen Daten lösen ebenfalls
Pegelereignisse aus, gefolgt von einem Datenereignis, sobald alle Datenbits
vollständig übertragen wurden.
Pegelwechsel der Datenleitungen
Sollten Sie keine Pegelwechsel auf den Differenzsignaleingängen CH1...CH4
sehen, dann müssen Sie diese im Kontrollprogramm noch aktivieren.
12.2 Durch Ereignisliste navigieren
Der Ereignismonitor bietet neben den üblichen Scroll Möglichkeiten per Maus,
Mausrad, Scrollbalken oder den Pfeil und 'Bild auf/ab' Tasten das gezielte
Springen von einem Ereignis zum nächsten bzw. vorherigen Ereignis gleichen
Typs.
Klicken Sie dazu auf das gewünschte Ereignis und drücken Sie dann die Strg-
Taste in Verbindung mit den Pfeil nach unten bzw. Pfeil nach oben Tasten. Auf
diese Weise navigieren Sie z.B. einfach von Break zu Break oder von Daten-
byte zu Datenbyte.
Bei längeren Aufzeichnungen können Sie auch gezielt Bereiche ab einem be-
stimmten Ereignis oder ab einer bestimmten Zeitmarke einblenden. Letztere
erwartet die Eingabe eines Zeitoffsets in Sekunden seit Beginn der Aufzeich-
nung.
Die Angabe einer Ereignisnummer erlaubt Ihnen dagegen entweder absolut
ein ganz bestimmtes Ereignis anzuspringen, oder aber in definierten Schritten
zum aktuellen Ereignis durch die Aufzeichnung zu navigieren. Beispielsweise
alle 1000 Ereignisse vor oder zurück.
12.3 Ereignissuche mit dem Levelfinder
Das Finden von ganz bestimmten Ereignissequenzen ist eine der herausra-
genden Eigenschaften des Ereignismonitors. Im Gegensatz zum Datenmoni-
tor ist die Suche hier nicht auf bestimmte Datensequenzen beschränkt (für die
der Datenmonitor die bessere Alternative ist), sondern vielmehr gezielt auf die
physikalische Änderungen der einzelnen Leitungen abgestimmt. Was heißt das
genau?
Mit dem Ereignismonitor können Sie die Änderung und/oder den Zustand be-
liebiger Leitungen vorgeben, nach welchem Sie die bis dahin aufgenommene
12.2. DURCH EREIGNISLISTE NAVIGIEREN
Differenzsignaleingang. Dies schließt Pegelwechsel
durch übertragene Datenbytes mit ein.
Empfangenes Datenbyte mit Framing Fehler
Empfangenes Datenbyte mit Parity Fehler
Break erkannt
Gehe zu Ereignis
absolut, schrittweise oder
mit Zeitangabe
Levelfinder
sucht Pegelwechsel,
Fehler und Zeitabstände
zwischen Ereignissen
87
