Programm Start
Automatischer Scan der Verbindung nach Baudrate, Protokoll,
Auswahl der zu protokollierenden Ereignisse, Anschlussart
(2-Draht, 4-Draht) und Aufzeichnungsmodus (kontinuierlich oder
Fifomodus), Aufzeichnungen speichern oder laden. All diese
Funktionen steuern Sie über das Kontrollprogramm.
Die
Firmware
des Analysers ist nicht fest im Gerät integriert sondern muß nach
Einschalten (Anschluß) des Gerätes zunächst geladen werden. Dies findet al-
lerdings nur einmal statt. Solange das Gerät eingeschaltet, d.h. mit Spannung
versorgt wird, bleibt die Firmware erhalten.

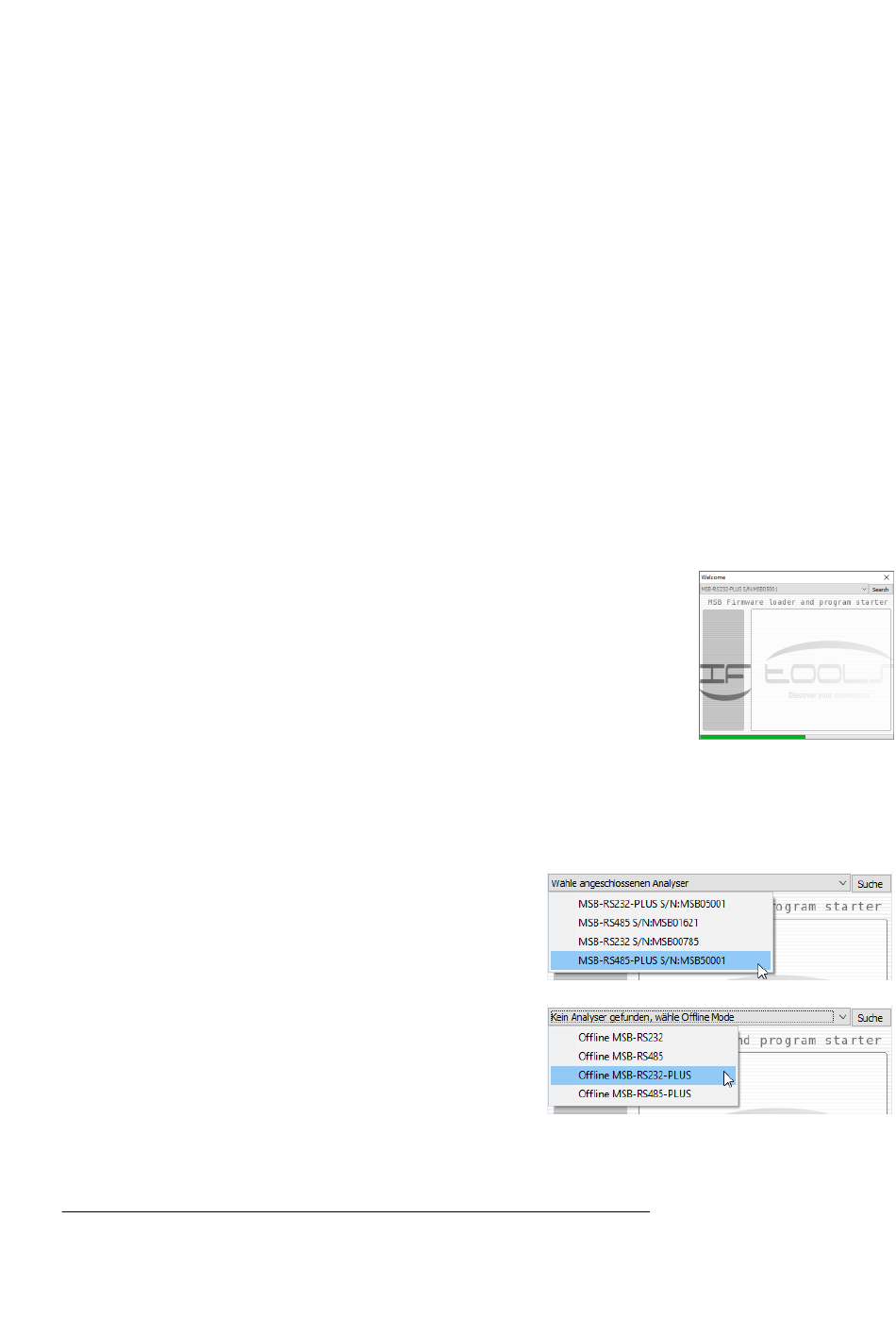

Sobald Sie die Analyser Software durch Doppelklick auf Ihren Desktop Icon
starten, erscheint deshalb zunächst der Firmware Loader.
Der Firmware Lader erkennt automatisch, ob ein Analyser angeschlossen ist
und ob die Firmware bereits geladen ist oder noch übertragen werden muß.
Wurde das Gerät korrekt erkannt und die Firmware geladen (erkennbar am
Fortschrittsbalken im unteren Teil des Dialogfensters) startet automatisch das
Der erste Start
Kontrollprogramm.
MSB-RS485-PLUS
lädt die Firmware
Sollten Sie mehrere Analyser an Ihrem PC angeschlossen haben zeigt Ihnen
in den Analyzer
der Firmware Loader eine Auswahlliste der vorhandenen Analyser.
Wurde kein Analyser gefunden, obwohl Sie diese mit Ih-
rem PC verbunden haben, lesen Sie die Hinweise im An-
hang zu Windows im Abschnitt D.1, bzw. für Linux unter E.1.
Falls Sie einfach nur vergessen haben, den Analyser anzu-
schliessen, verbinden Sie diesen mit dem PC und klicken
Sie auf den 'Suche' Knopf um die Auswahlliste zu aktualisie-
ren.
Sie können allerdings auch ohne
mit dem
MSB-RS485-PLUS
Programm arbeiten, z.B. um nachträglich aufgezeichnete Da-
ten auszuwerten oder das Tutorial durchgehen, um sich mit
der Arbeitsweise des Programmes vertraut zu machen. Da
das Programm in diesem Fall den Analyser Typ - MSB-RS232
(PLUS) oder MSB-RS485 (PLUS) - nicht automatisch ermitteln
kann, müssen Sie diesen aus der Liste vorgeben.
Die
Software verwendet eine MultiProzess Architektur. Das
MSB-RS485-PLUS
35
