KAPITEL 14. DER SIGNALMONITOR
14.5.2
Signalfarbe
Der Signalmonitor definiert acht unterschiedliche Signalfarben die am besten
zu den vorgefertigten Farbthemen passen. Sie können diese aber nach be-
lieben ändern indem Sie einfach den Farbknopf im zugehörigen Kontrollfeld
klicken. Das sich öffnende Fenster präsentiert den OS typischen Farbdialog
wo Sie entweder eine bereits vorhandene Farbe auswählen oder eine neue
erstellen können.
14.5.3

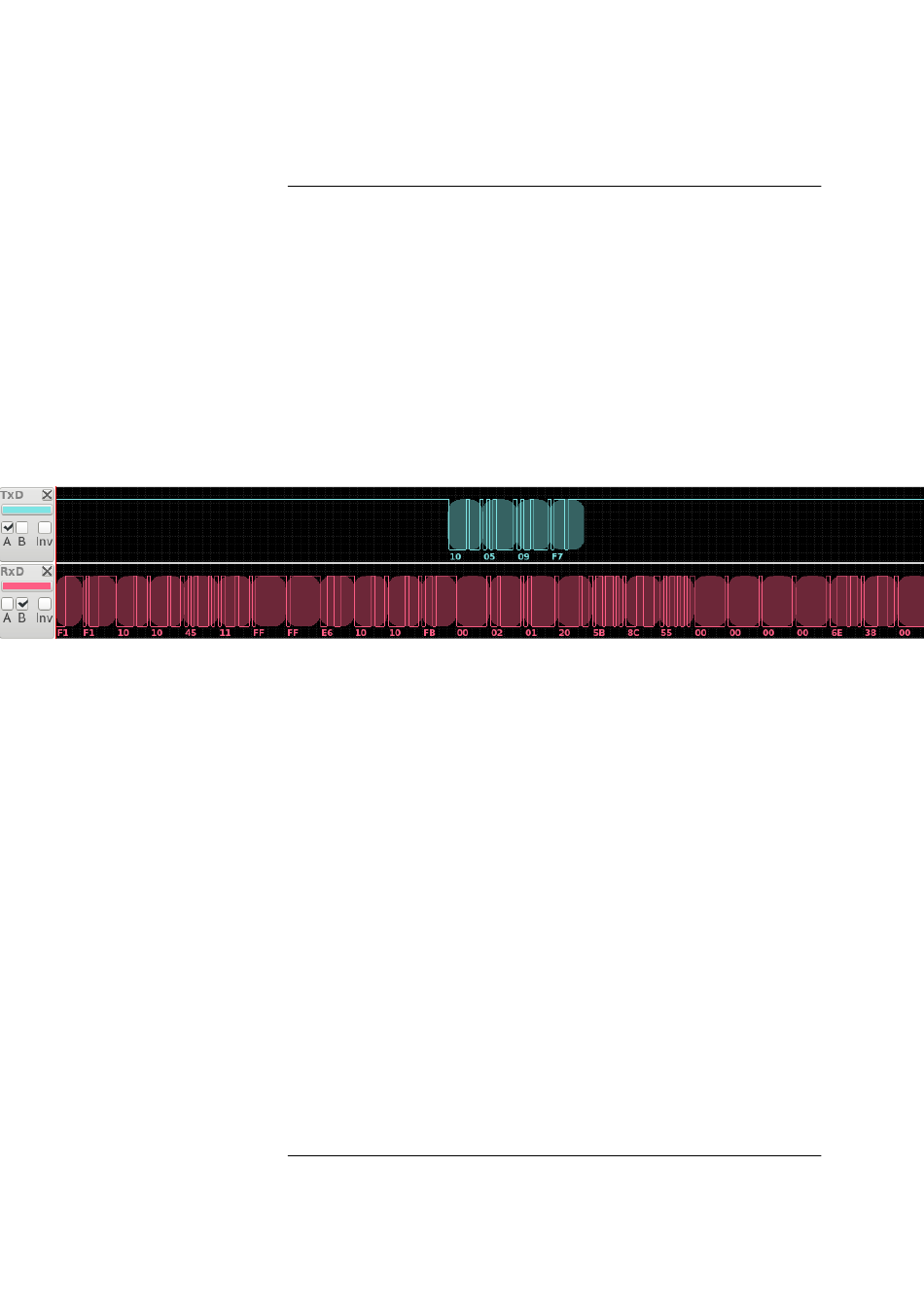

Daten Overlay
Jedes Signal kann mit den empfangenen Daten von Datenkanal A oder B
überlagert werden. Der Signalmonitor berechnet die zugehörigen Datenrah-
men (die Zeit vom Start- bis zum Stopbit) und überlagert die Daten als trans-
parente, abgerundete Rechtecke mit entsprechendem Hexwert des jeweiligen
Datenbytes.
Die abgerundeten Ecken dienen als sichtbare Abgrenzung zwischen den ein-
zelnen Datenbytes. Anfang und Länge werden dabei von der internen Zeitmes-
sung des Analysers bestimmt. Ist der überlagerte Datenbereich nicht passend
zum Tri-State Signalverlauf, deutet dies auf eine falsche Einstellung der Daten-
rate entweder bei Ihrer Aufzeichnung oder einem bzw. mehrerer Bus Teilneh-
mer hin.
14.5.4
Signal Invertierung
Jedes Signal kann individuell invertiert werden indem Sie das zugehörige Inv
Kästchen im Kontrollfeld des Signals aktivieren. Per Voreinstellung erfolgt die
Darstellung so, wie das Signal vom Analyser aufgezeichnet wird.
Beachten Sie, daß diese Invertierung lediglich die Darstellung betrifft und kei-
nerlei Einfluss auf die aufgezeichneten Signale und Daten hat. Nicht desto
trotz kann eine invertierte Darstellung manchmal recht hilfreich sein. Z.B. wenn
Sie sich über den korrekten Anschluss der Bus Leitungen unklar sind, und die
übertragenen Signale zunächst mit dem integrierten Rahmenlineal überprüfen
wollen (siehe Abschnitt 14.8).
14.5.5
Signalreihenfolge ändern
Die Signalreihenfolge entspricht per Default der Anzeige im Kontrollprogramm.
Sie können diese aber sehr einfach und intuitive per Drag and Drop an Ihre
eigenen Wünsche anpassen.
Klicken Sie dazu auf den Namen im Kontrollfeld des Signals welches Sie ver-
schieben möchten. Halten Sie die linke Maustaste gedrückt und ziehen Sie
den Namen in das Kontrollfeld, an welchem Sie Ihr Signal stattdessen einfü-
gen möchten.
172
