KAPITEL 6. ANSCHLUSS DES ANALYSERS
Der Analyzer wird an beliebiger Stelle an den vorhandenen Bus angeschlos-
sen. Durch zwei variabel einsetzbare Daten Dekoder können sowohl Voll-Duplex
Bus Systems als auch zwei unabhängige 2-Draht Busse (Systeme mit redun-
dantem Design) analysiert werden.
Und der Analyser kann in den Bus eingeschleift werden. Er wird damit zum
'Router' zwischen zwei beliebigen Bus Segmenten. Die durch ihn laufenden
Daten werden richtungsabhängig erfasst und dem jeweiligen Segment eindeu-
tig zugeordnet. Unschätzbar bei Protokollen ohne Richtungsinformation!
Der Analyser besitzt zudem zwei zusätzliche digitale IO-Kanäle welche als wei-
tere Hilfseingänge zur Aufzeichnung von Logiksignalen (wahlweise mit inter-
nem pull-up bzw. pull down) oder als Ausgang für Status Informationen wie
Bus Richtung oder Bus Gültigkeit dienen können.

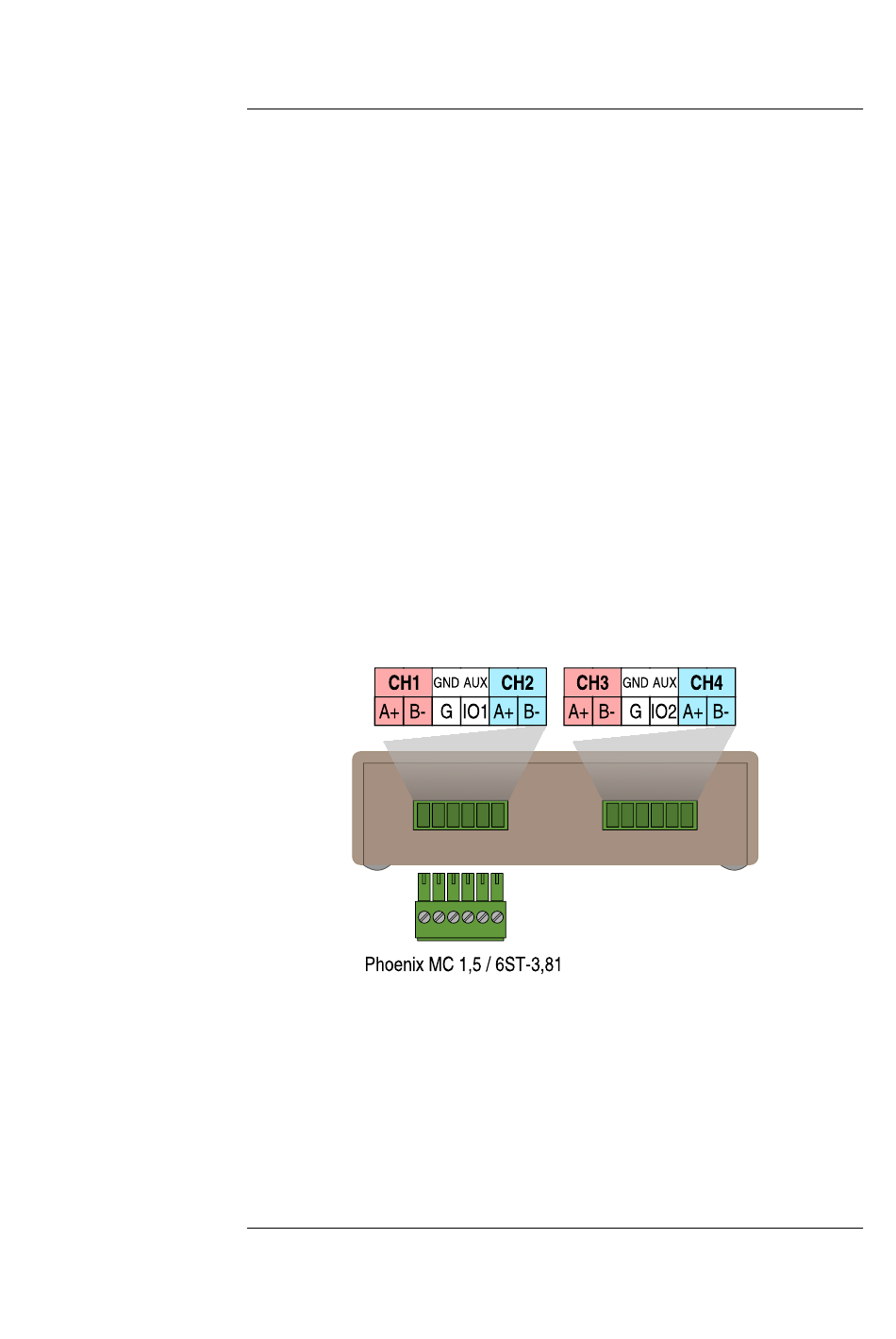

6.1 Busanschlüsse
Die
bietet zwei steckbare 6-Pin Phoenix Schraubklemm An-
MSB-RS485-PLUS
schlüsse zur einfachen Verbindung des Analysers mit beliebigen Feldbus Sys-
temen. Dies umfasst insgesamt vier RS485 Bus (Kanal) Eingänge sowie zwei
digitale IO Ports.
Die Bedeutung der einzelnen Kanäle sowie IO Ein/Ausgänge hängt dabei vom
gewählten Busanschluss ab und wird im folgenden genauer erläutert.
Beachten Sie das die neuen Anschlüsse eine andere Pin Belegung (verbesser-
te Signal-Rausch-Unterdrückung) und etwas größere Abmessungen besitzen
als die des MSB-RS485 Analysers. Der neue Stecker erlaubt das Anklemmen
von dickeren Kabeldurchmessern (2mm) wie sie bei Feldbus Installationen öf-
ters zu finden sind. Zudem wird durch die unterschiedlichen Größen einer Ver-
wechslung mit den alten Steckern und Beschädigungen durch die inkompatible
Steckerbelegung vermieden.
Der neue Stecker kann zudem mit einem passenden Gehäuse versehen wer-
den, z.B. um weitere Elektronik für externe Signalumsetzer hinzuzufügen.
24
