Ein virtueller Ledtester
LED Leitungstester gehören zum Standard Repertoire bei der
Kontrolle serieller RS232 Verbindungen. Das für EIA-422/485
Verbindungen adaptierte virtuelle Gegenstück erlaubt einen
schnellen Überblick über den Bus-Status, Bus-Datenrichtung und
Bus-Aktivität.
Der virtuelle Ledtester ist einem einfachen, handelsüblichen seriellen Leitungs-
tester nachempfunden und zeigt den Status aller Differenzsignal-Eingänge CH1
bis CH4 sowie beider digitaler Hilfseingänge an. Zusätzlich wird das Bus-Signal
sowie die Bus-Richtung zwischen CH1 und CH2 (Segement Analyse) visuali-
siert.
Der Ledtester (oder Leitungsmonitor) besitzt zur besseren Übersichtlichkeit
für beide aktive Leitungszustände eine separate Diodenreihe aus jeweils roten
und grünen LEDs.
Die roten LEDs auf der rechten Seite signalisieren einen positiven Leitungspe-
gel, die grünen auf der linken Seite einen negativen Pegel.

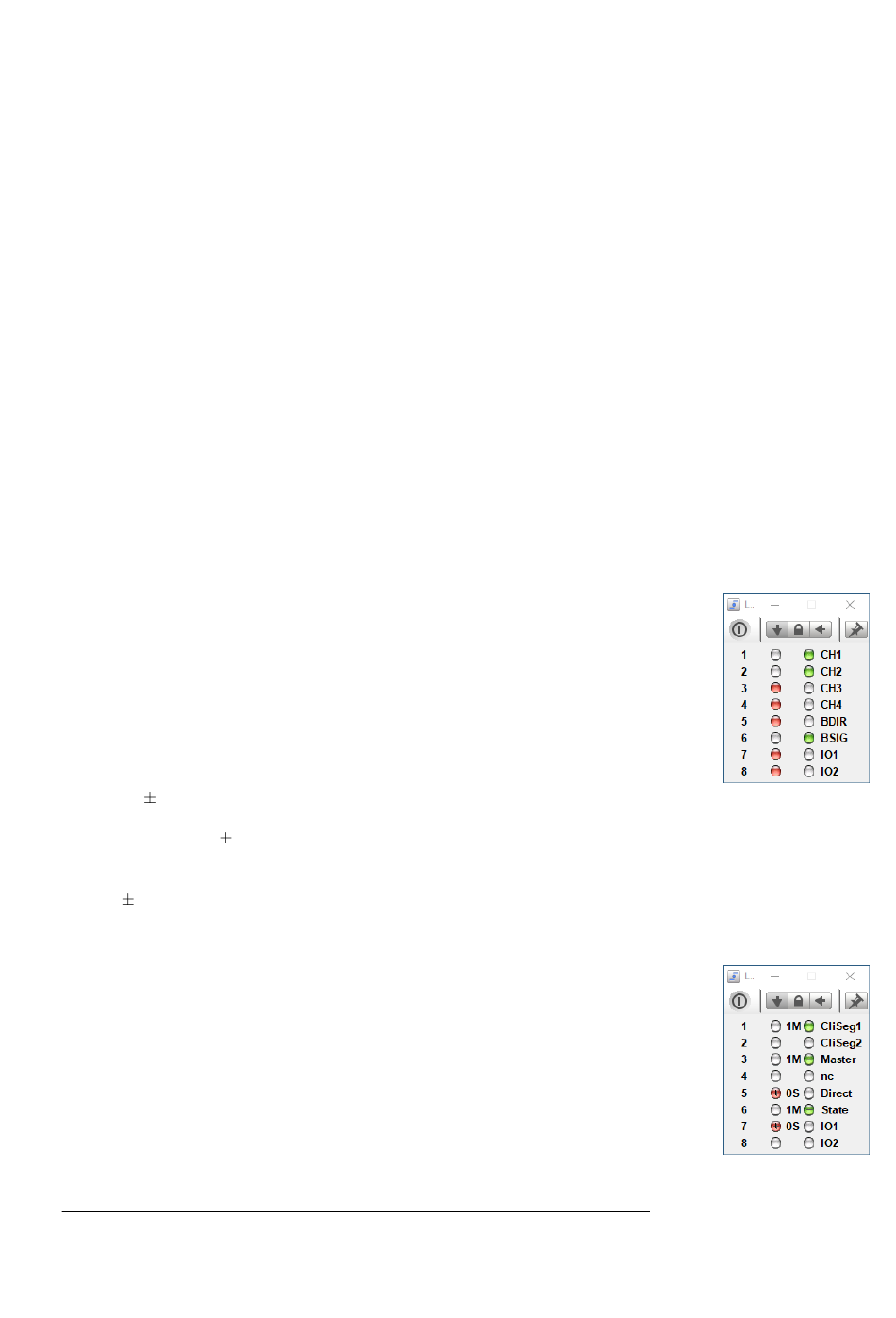

Virtueller Ledtester
In Bereich
0.7V sind beide LEDs aus, dies entspricht dem inaktiven Bus/Lei-
tungszustand bei EIA-485 Verbindungen. Der Schwellwert der EIA-485 Emp-
mit Standard Namen...
fänger liegt zwar bei
200mV. Durch die höheren Pegel des
MSB-RS485-PLUS
Analysers werden allerdings auch durch Pullups bzw. Pulldowns voreingestell-
te Bus-Ruhepegel noch zuverlässig als ungültige Buszustände erkannt, wenn
sie den
200mV Bereich überschreiten.
Die Anzeige erfolgt unabhängig davon ob Sie eine Aufnahme gestartet haben
oder nicht. Sie können den Leitungsstatus Monitor allerdings auch dazu ver-
wenden, den Status zu einem bestimmten Zeitpunkt innerhalb der Aufzeich-
nung anzuzeigen.
Wählen Sie dazu den 'Sync' Modus in der Werkzeugleiste. Damit wird der Lei-
tungsstatus mit dem aktiven Anzeigefenster, z.B. einem Datenmonitor synchro-
nisiert. Oder Sie 'frieren' den aktuellen Status der Leitungen ein, indem Sie die
aktuelle Ansicht des Ledtesters verriegeln.
Aktive Pegel einer EIA-422/485 Verbindung werden wahlweise mit logisch 0/1,
als Space/Mark oder aber als physikalische positive oder negative Spannung
beschrieben. Dies ist oftmals eher verwirrend statt hilfreich. Um Ihnen das Le-
Eingeblendete Pegel
ben ein wenig einfacher zu machen blendet der virtuelle Ledtester deshalb
und individuelle Namen...
