Signal 8
IO2
(IO2)
1
In Klammern die im Programm angezeigten Signalnamen

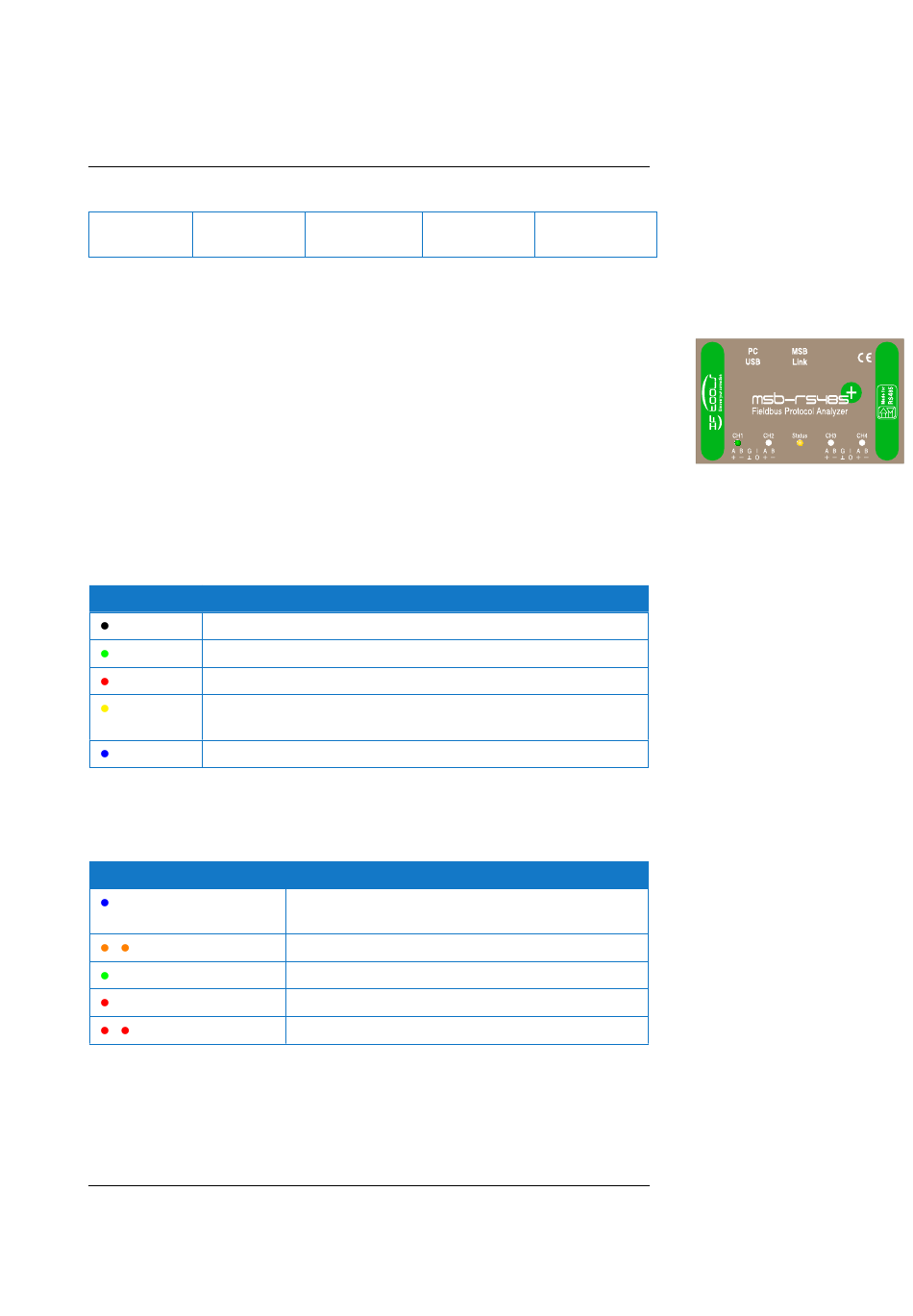

6.12 Leuchtdioden
Der
Analyser besitzt 5 mehrfarbige Leuchtdioden (LED) zur
MSB-RS485-PLUS
Anzeige seines Betriebszustandes und des Zustandes der Datenaufnahme.
Die Leuchtdioden für die Datenaufnahme sind den jeweiligen Eingangskanälen
der Phoenix Stecker zugeordnet. Sie sitzen über den beiden 6 poligen Phoenix
Buchsen und sind mit CH1 und CH2 bzw. CH3 und CH4 bezeichnet.
Die Status LED ist in der Mitte und dient zur Signalisierung des Betriebs- und
Aufnahmestatus.
6.12.1
Bus Kanal LEDs
Die Kanal (Channel) LEDs geben Aufschluss über den aktuellen Zustand des
angeschlossenen RS422/485 Bus.
LED Farbe
Bedeutung
AUS
Kein angeschlossenes Signal oder Bus inaktiv
GRÜN
Eingangspegel statisch 1 = logisch 0
ROT
Eingangspegel statisch 0 = logisch 1
GELB
Daten werden empfangen, wobei auch einzelne Bytes durch Stre-
ckung auf 100ms erkennbar sind
BLAU
Kanal ist als Ausgang konfiguriert
6.12.2
Status LED
The status LED serves as a display for the operating condition of the
. This includes the record state as well as error conditions.
RS485-PLUS
LED Farbe
BLAU
..
ORANGE blinkend
GRÜN
ROT
..
ROT/WEISS blinkend
IO2
IO2
Bedeutung
Analyser ist per USB mit PC verbunden, Firmware
nicht geladen und Programm nicht gestartet
Firmware geladen und Gerät aufnahmebereit
Aktive Aufnahme
Fehler, USB Spannung zu niedrig
Überlastung eines AUX IO Ausganges
6.12. LEUCHTDIODEN
IO2
MSB-
33
Kontrol LEDs
für Status und Aufnahme
Kontrolle
