KAPITEL 14. DER SIGNALMONITOR
Pegeländerungen einer gerade aktiven Datenverbindung und liefert damit be-
reits entscheidende Hinweise auf das Funktionieren bzw. nicht funktionieren
einer laufenden Datenübertragung.

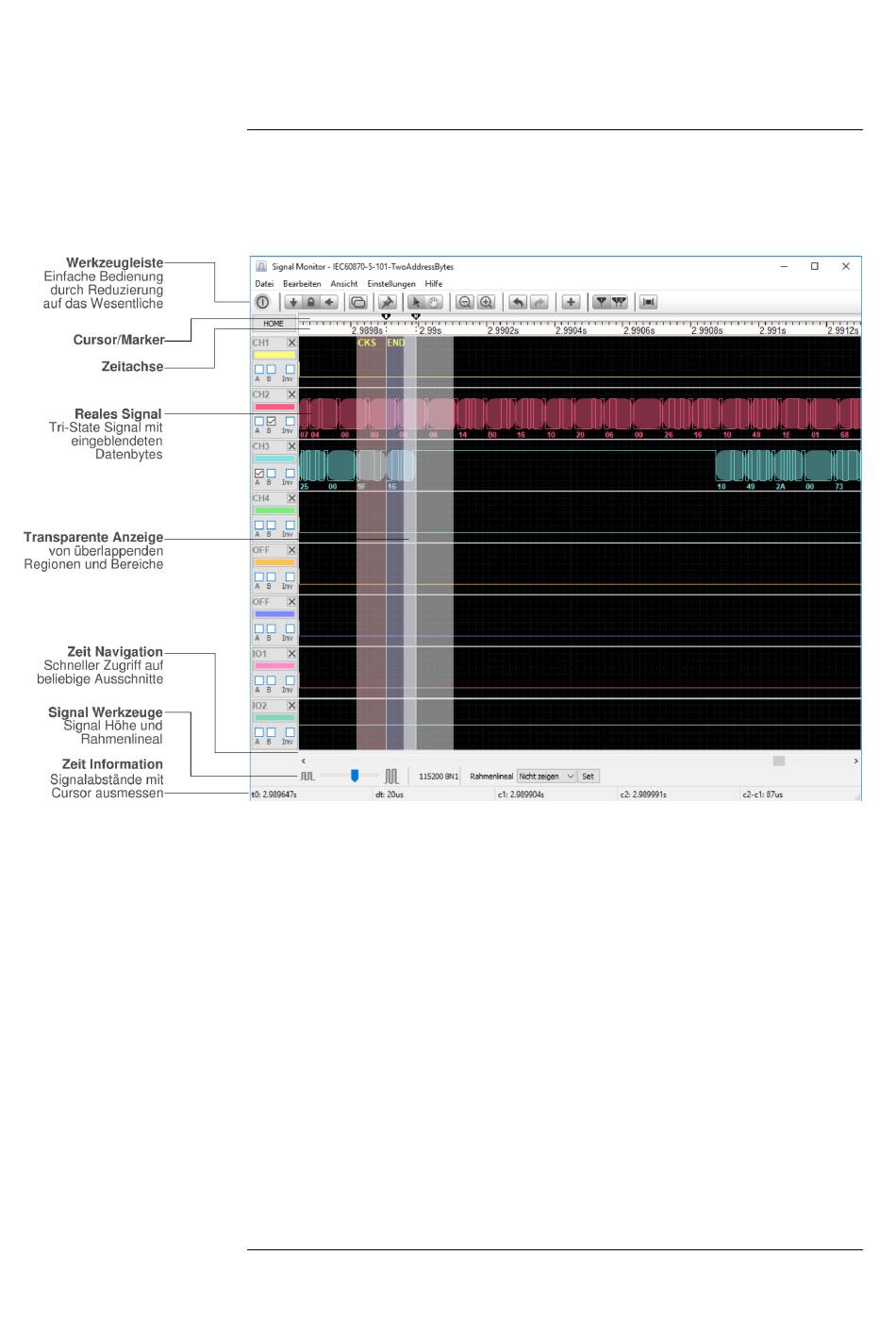

14.1 Die Signaldarstellung
Die Signalanzeige ist unterteilt in drei Abschnitte. Direkt unter der Werkzeug-
leiste befinden sich die Cursor-Leiste (siehe Cursor) sowie die Zeitachse. Die
Zeitachse liefert Ihnen die genaue Position und Auflösung des gerade sichtba-
ren Signalausschnittes. Um die Ablesung zu erleichtern werden bei allen Zeit-
angaben überflüssige Stellen durch Prefixe ersetzt. Aus 0.012570s wird z.B.
12.57ms.
Im Anschluß an die Zeitachse erfolgt die Signaldarstellung. Für alle Signale gilt
der gleiche Ausschnitt sowie die gleiche Auflösung (Zeitbasis). Um ein Signal
an mehreren Positionen zu untersuchen, starten Sie einfach einen weiteren Si-
gnalmonitor. Sie können die aktuelle Ansicht duplizieren, indem Sie den Clone
Knopf in der Werkzeugleiste anklicken. Dadurch wird eine neue Instanz des
Signalmonitors gestartet, der exakt die gleichen Einstellungen wie der aktuelle
besitzt. Oder Sie starten einen neuen Signal Monitor mit den zuletzt verwen-
deten Einstellungen aus dem Kontrollprogramm.
