7.5. KONFIGURIERUNG DER AUFZEICHNUNG
2

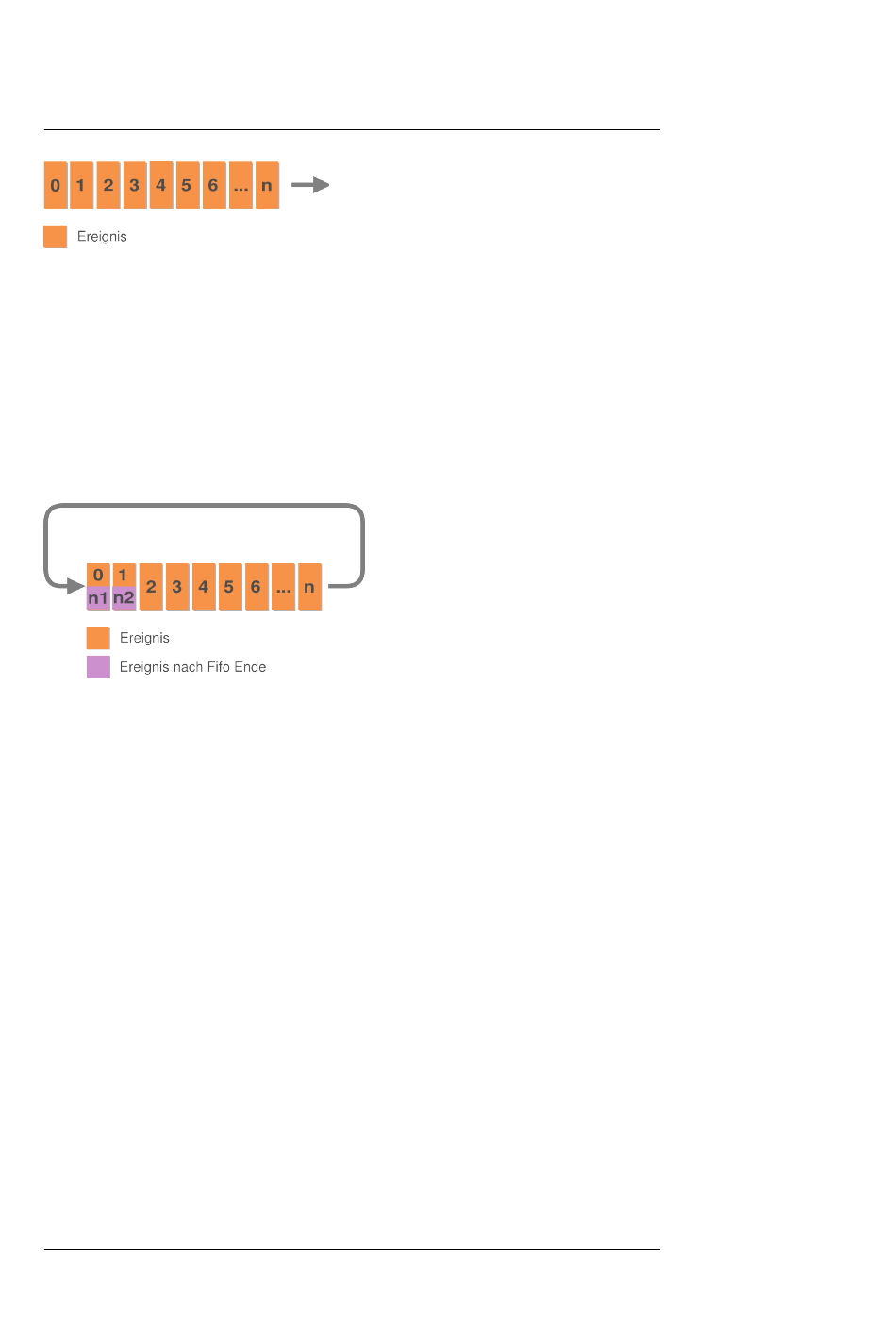

Aufnahmeschleife mit Fifo Modus:
Im Fifo Modus wird eine bestimmte Anzahl der zuletzt (vor Ende der Aufzeich-
nung) aufgetretenen Ereignisse gespeichert. Sie wird vorgegen durch eine Ma-
ximalanzahl (1000...1000000 Ereignisse) oder als maximale Zeit im Bereich
von 10...600 Sekunden.
Dies entspricht quasi dem Verhalten eines analogen Endlosbandes, (wie Sie
z.B. bei analogen Überwachungskameras üblich sind), bei dem immer die durch
die Bandlänge definierte zuletzt verstrichene Zeit aufgenommen wird. Aller-
dings können Sie hier die Bandlänge in einem vorgegebenen Bereich frei wäh-
len.
Beachten Sie, dass im Fifo Modus während der Aufzeichnung keine Analyse-
tools verwendet werden können. Der Grund hier liegt darin, dass die Analyse-
tools einen wahlfreien Zugang zu den aufgenommenen Daten erfordern, was
im Fifomodus nicht gegeben ist. Da der Fifomoduls allerdings hauptsächlich
zur Aufzeichnung mit 'späterer' Auswertung verwendet wird, ist das nicht unbe-
dingt von Nachteil.
Sobald Sie die Aufnahme stoppen werden die aufgezeichneten Daten automa-
tisch normalisert, d.h. in ihre richtige zeitliche Abfolge gebracht und können
dann wie üblich analysiert werden.
Zwei Analyser synchronisieren
Per Voreinstellung arbeitet jeder
autonom solange er nicht über
MSB-Analyser
die MSB-Link Buchse Synchron-Impulse eines verbundenen 'Masters' emp-
fängt. Sobald Sie zwei unabhängige Verbindungen gleichzeitig aufnehmen wol-
len, beispielsweise den RS232 und RS485 Anschluß eines Pegelwandlers,
müssen Sie einen der beteiligten
als Aufnahme 'Master' definie-
MSB-Analyser
ren.
Ob das Gerät im Master oder Slave Betrieb arbeitet erkennen Sie an der ent-
sprechenden Kennung in der Kontrollanzeige. Da zwei Geräte nicht gleichzeitig
als Master arbeiten können, wird die Einstellung beim Slave mit Empfang des
ersten Synchron-Impulses über die MSB-Link Buchse deaktiviert.
Benutzen Sie den 'Zeige verbundenen Analyser' Knopf, wenn Sie sich nicht
sicher sind, welcher Analyser von den Einstellungen betroffen (d.h. mit dem
Programm verbunden) ist.
43
