Anschlussart des
Analysers
vorgeben
KAPITEL 7. PROGRAMM START
bedeutet, dass das Programm nicht ausschließlich in einem einzigen Fenster
abläuft, sondern für die unterschiedlichsten Aufgaben ein speziell darauf ab-
gestimmtes Tool startet.
Angesichts dessen mag Ihnen der Start eines kleinen Kontrollpanels kümmer-
lich erscheinen. Die Software soll Sie aber nicht mit unnötigen Fenstern, mehr-
zeiligen Werkzeugleisten und verschachtelten Menüs verwirren, sondern Ihnen
einen Satz einfach zu bedienender Tools zur Verfügung stellen, die für Ihre An-
wendung am geeignetsten sind.
Das
MSB-RS485-PLUS
Analysers. Mit ihm starten Sie eine Aufzeichnung, speichern oder laden Auf-
nahmen und Projekte und öffnen die verschiedenen Analysetools zur Untersu-
chung der Aufzeichnung.

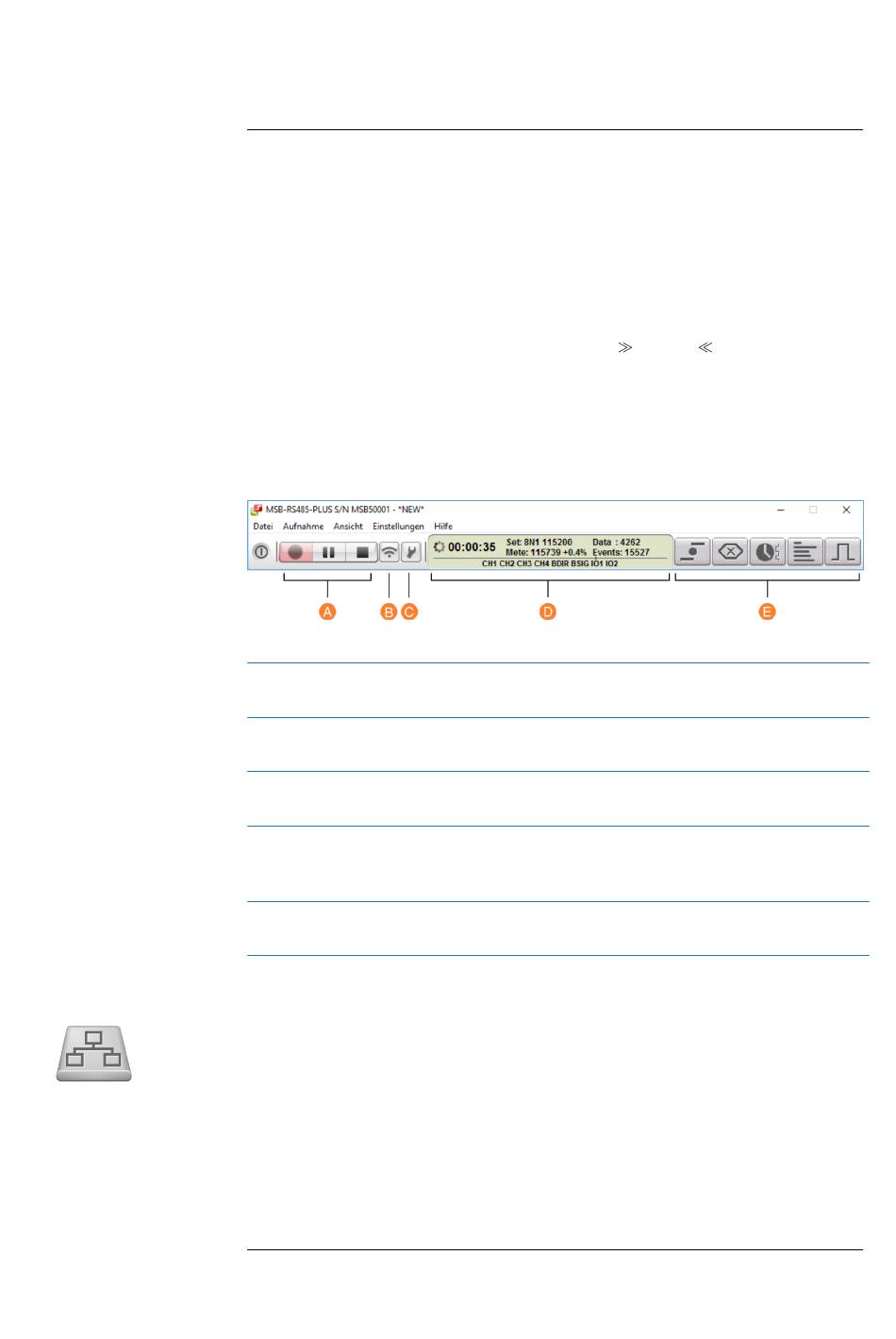

7.1 User Interface
A
Aufnahmesteuerung: Einfaches starten, pausieren oder stoppen einer
Aufzeichnung.
B
Protokoll Scanner: Automatisches Erkennen von (unbekannter) Baud-
rate und Protokoll.
C
Einstellungen: Alle nötigen Aufnahme Einstellungen sind mit einem
Klick erreichbar. Kein umständliches Navigieren durch Menüeinträge.
D
Aufnahmekontrolle : Übersichtliche Darstellung der aufgezeichneten
Daten/Ereignisse, Einstellung, Aufnahmedauer und Zustand. Wechsel
der Anzeige per rechtem Mausklick.
E
Analysetools: Startet das gewünschte Analyzetool mit seinen letzten
Einstellungen.
7.2 Anschlussart auswählen
Der
MSB-RS485-PLUS
abhängig von der Anschlussart als Daten- bzw. Signalquellen verwendet wer-
den. Bevor Sie mit der ersten Aufzeichnung beginnen müssen Sie deshalb dem
Programm mitteilen, wie Sie den Analyser an die EIA-422/485 Verbindung an-
geschlossen haben. Sie müssen dazu allerdings nichts weiteres tun als die
Anschlussart im Einstellmenü auszuwählen. Siehe auch Abschnitt 7.5.2.
36
Kontrollprogramm ist Ihr
Analyser verfügt über 4 Differenzsignal-Eingänge, die
Cockpit
zur Steuerung des
