Zusätzlich können Sie für die ersten 32 Zeichen des ASCII Zeichensatzes
(Kontrollzeichen) die allgemein definierten Namen einblenden. Z.B. statt dem
Hexwert 0A des Linefeed ein 'LF'.
Nicht druckbare Zeichen können in der ASCII Spalte wahlweise als Punkt oder
als Originalzeichen entsprechend dem gewählten Zeichensatz angezeigt wer-
den.
11.3.2
Daten einfärben
Der Datenmonitor erlaubt Ihnen beliebige Daten abhängig von der Datenquelle
einzufärben. Dies macht vor allem dann Sinn, wenn Sie bestimmte Datenbytes
oder Sequenzen besonders hervorheben möchten. Beispielsweise EOS Zei-
chen wie Carridge Return und/oder Linefeed. Oder Zeichen mit gesetztem 8
oder 9ten Bit wie sie oft bei Bus-Protokollen zur Kennzeichnung von Adress-
Kommandos verwendet werden.

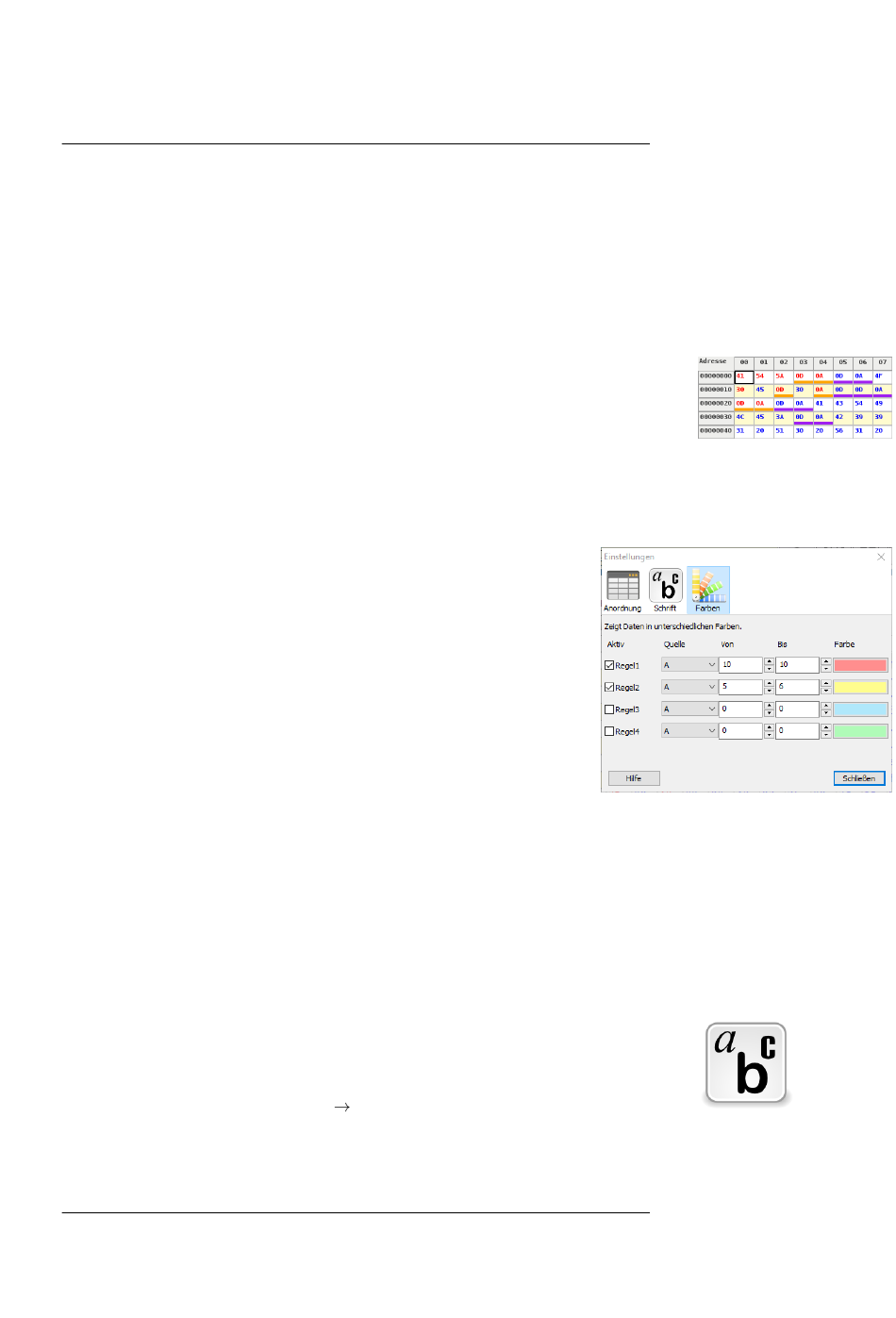

Im Einstellmenü Farben können Sie dazu bis zu 4 sogenannten Farbregeln
definieren, die auf die Anzeige der übertragenen Daten angewendet werden.
Jede einzelne Regel beinhaltet die Datenquelle oder Datenkanal
(A bzw. B), einen Bereich für den Datenwert und die Farbe, mit der
diese Datenbytes eingefärbt werden sollen. Sie können jede Regel
einzeln ein- oder ausschalten, indem Sie diese explizit aktivieren
bzw. deaktivieren.
Die Eingabe der Datenwerte von/bis erfolgt dezimal, wobei der
Zahlenbereich 0...511 umfaßt. Werte über 255 machen allerdings
nur Sinn, wenn Sie eine Übertragung mit 9 Datenbits analysie-
ren.
Die Regeln werden in Ihrer Reihenfolge von 1 bis 4 (oder von oben
nach unten) abgearbeitet. Regeln können sich überschneiden. In
diesem Fall kommt die zuletzt gemachte Regel zur Anwendung.
Damit ist es möglich einzelne Regeln in Teilen zu überschreiben,
z.B. einzelne Bytes einer zuvor definierten Regel nochmals gezielt
anders zu färben.
Alle von Ihnen eingegebenen Regeln werden automatisch gespeichert und
sind gleichzeitig für alle später geöffneten Datenmonitore vorhanden.
Farbregeln sind nur für einfache Anwendungsfälle gedacht. Wenn Sie die Da-
ten nach komplexeren Regeln markieren wollen verwenden Sie den integrier-
ten Lua Skripteditor, siehe Abschnitt 11.6.
11.3.3
Schriftart ändern
Neben der Spaltenanzahl und Darstellung der Datenbytes können Sie auch
das Schriftbild ändern. Z.B. um statt der voreingestellten Proportionalschrift
eine Schriftart mit gleicher Buchstabenbreite zu wählen, oder um einfach die
Schriftgröße bzw. Schriftstill anzupassen.
Klicken Sie dazu Einstellungen Datenmonitor einrichten um den
Einstelldialog zu öffnen.
Die eingestellte Schrift wird automatisch gespeichert.
11.3. PROGRAMM EINSTELLUNGEN
Daten färben
mit Farbregeln...
Schriftart
wählen im Einstelldialog
71
