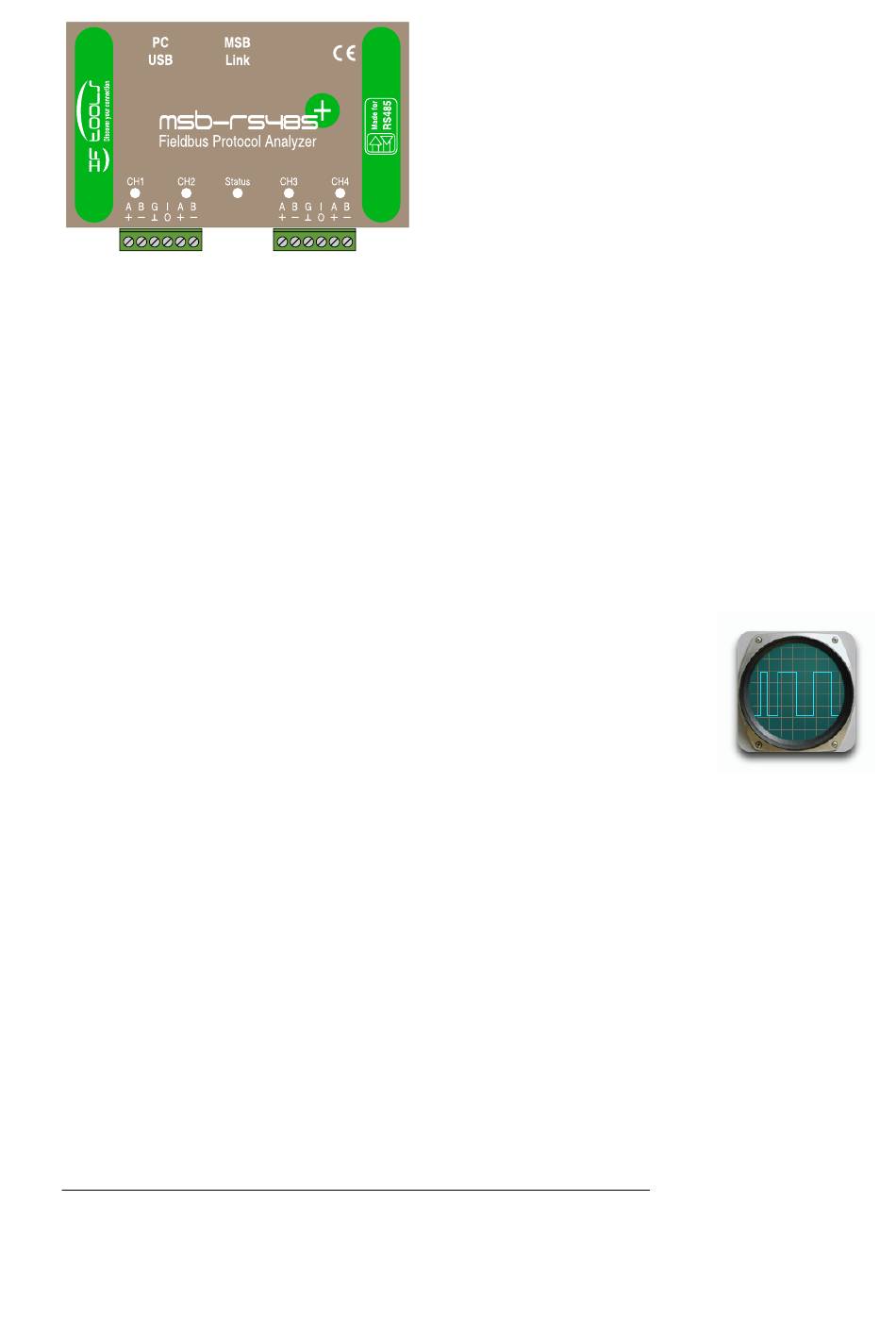

MSB-RS485-PLUS Analyser
Der
Analyzer ist ein unverzichtbares Werkzeug
MSB-RS485-PLUS
zur Analyse und Optimierung von RS485/422 Verbindungen. Als
eigenständiges Gerät liefert es Mikrosekunden genaue Daten
über jede Leitungsänderung - unabhängig von PC und OS.
Ausgestattet mit einer Vielzahl von Visualisierungs-Tools erlaubt
es einen detailierten Blick in jede RS485/422 Kommunikation
und erkennt Zustände, die nur einer echten 'Hardware Lösung'
vorbehalten sind.
Der Analyser
tastet alle 4 Feldbus Datenkanäle sowie 2 di-
MSB-RS485-PLUS
gitale IO Anschlüsse simultan mit einer Abtastrate von maximal 200 MHz ab.
Dabei werden alle 'Ereignisse', sprich Pegelwechsel, mit einer Mikrosekunden
genauen Zeitmarke versehen.
Als Ereignisse gelten alle Änderungen der Leitungspegel inklusive des Tri-
State Zustandes, d.h. Wechsel von 0 (space) auf 1 (mark) oder von einem
inaktiven (Tri-State) zu einem aktiven logischen Pegel.
Die aufgezeichneten Daten werden per USB 2.0 mit 480 MBit an den PC über-
tragen. Ein interner Cache dient dabei als zusätzlicher Zwischenpuffer bei sehr
Max. 200MHz Abtastung
hohem Datenaufkommen.
bereit für Feldbusse wie
CAN, Profibus mit 10ns
genauer Zeitauflösung
Der Analyser bietet Echtzeit Analyse mit zeitgleichen Zugriff und Anzeige belie-
biger Abschnitte; auch während einer aktiven Aufnahme. Die max. Dateigröße
für Aufzeichnungen ist 4 GByte und unbegrenzt (nur limitiert durch Festplatten
Kapazität) bei Verwendung der speziellen Kommandozeilen Tools für Langzeit-
aufnahmen. Die Aufzeichnungszeit ist dabei nur abhängig von den ausgewähl-
ten Ereignissen und der Datenrate.
Zwei getrennt operierende USARTs unterstützen nicht nur die Analyse von
Aufzeichnungen mit beliebigen Baudraten im Bereich 1 Bps bis 20 MBps son-
dern auch die Aufzeichnung zweier Bus Systeme mit unterschiedlichen Über-
tragungseigenschaften (Baudrate, Datenformat).
Und: Die
Hardware ist bereits für Anwendungen mit synchro-
MSB-RS485-PLUS
nen Bussystemen vorbereitet. Die Freigabe erfolgt durch spätere Software Up-
dates.
