KAPITEL 10. EIN VIRTUELLER LEDTESTER
zusätzliche Informationen zu Zustand der Leitungen ein. Bewegen Sie einfach
den Mauszeiger über den Ledtester um diese Informationen sichtbar zu ma-
chen.
Pegel
Bedeutung
1M
logisch 1, Mark, entspricht einer negativen Spannung von
–0.7V...-7V am Differenzsignal-Eingang (grüne LED mit Minus-
Symbol)
0S
logisch 0, Space, entspricht einer positiven Spannung von
+0.7V...+12V am Differenzsignal-Eingang (rote LED mit Plus-
Symbol)
Wie alle anderen
Views
men, sobald diese im Kontrollprogramm geändert wurden. Das gilt im übrigen
auch, wenn Sie die Bus Anschlussart wechseln.

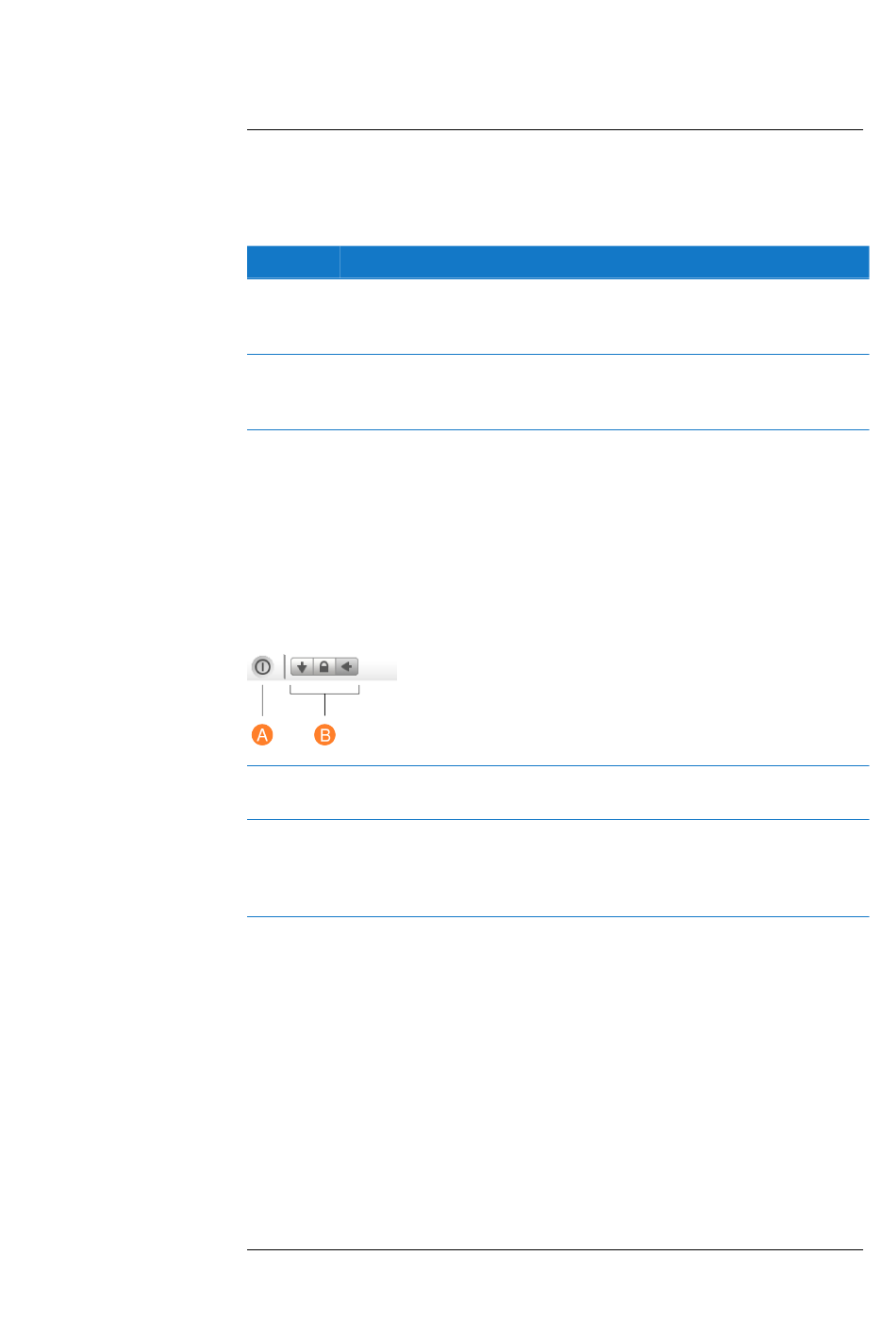

10.1 Werkzeugleiste
Die Werkzeugleiste dient zum schnellen Zugriff der am meisten benötigten
Funktionen. Einige davon sind bei allen
den virtuellen LedTester.
A
Ende: Speichert alle Einstellungen (Fensterposition) und schließt das
Fenster
B
Anzeigemodus: Je nach Anzeigemodus zeigt der Ledtester immer den
aktuellen Zustand der Leitungen, ist verriegelt oder aktualisiert den In-
halt mit anderen Fenstern. Die Voreinstellung ist der altuelle Leitungszu-
stand.
64
aktualisiert auch der virtuelle Ledtester die Signalna-
Views
identisch, andere spezifisch für
