Vergleichen von Signalabschnitten
Sie können beliebig viele Signalausschnitte gleichzeitig betrachten,
auch bereits während einer laufenden Aufzeichnen. Öffnen Sie dazu
einfach neue Signalmonitor Fenster mit dem gewünschten Abschnitt.
Jedes sichtbare Signal wird durch seinen Namen am linken Rand beschrie-
ben. Den Signalnamen können Sie jederzeit im Einstelldialog des Kontrollpro-
gramms ändern. Die Reihenfolge, in welcher die Signale dargestellt werden, ist
individuell einstellbar. Das ermöglicht wichtige Signalleitungen direkt überein-
ander anzuzeigen. Zusätzlich können unwichtige Signale ausgeblendet wer-
den. Alle Signal relevanten Einstellungen (inklusive der Signalanordnung) er-
folgen direkt im zugehörigen Signalkontrollfeld links vom eigentlichen Signal,
siehe Abschnitt 14.5.
Individuelle Signalanzeige
Signalreihenfolge, Sichtbarkeit, Invertierung, Daten Overlay und Signal-
farbe können einfach und direkt in der zugehörigen Signalkontrollfeld
eingestellt werden!
Der sichtbare Signalbereich wird durch seine Position als Zeitdifferenz vom
Anfang der Aufzeichnung und seinen sichtbaren Ausschnitt definiert. Der sicht-
bare Ausschnitt errechnet sich aus der Größe des Signalfensters in Bildschirm
Pixel und der Zeitbasis, d.h. wieviele usec (Millionstel Sekunden) pro Pixel dar-
gestellt werden. Je größer die Zeitbasis, desto größer ist die Anzahl von Mikro-
sekunden, die innerhalb des sichtbaren Fensters angezeigt werden.
Um einen kompletten Überblick über die bis dato aufgenommenen Ereignis-
se zu haben, klicken Sie den Knopf
drücken Sie die Tastenkombination Strg+Pos1. Die Zeitbasis wird dann auto-
matisch so gewählt, daß möglichst alle Ereignisse in ein Signalfenster passen.
Je nach gewählter
Zeitbasis
halb eines Bildschirm Pixels aufgetreten sein. Der Signalclient zeichnet dann
eine senkrechte Linie oder ein senkrechtes Band anstelle eines einzelnen Pe-

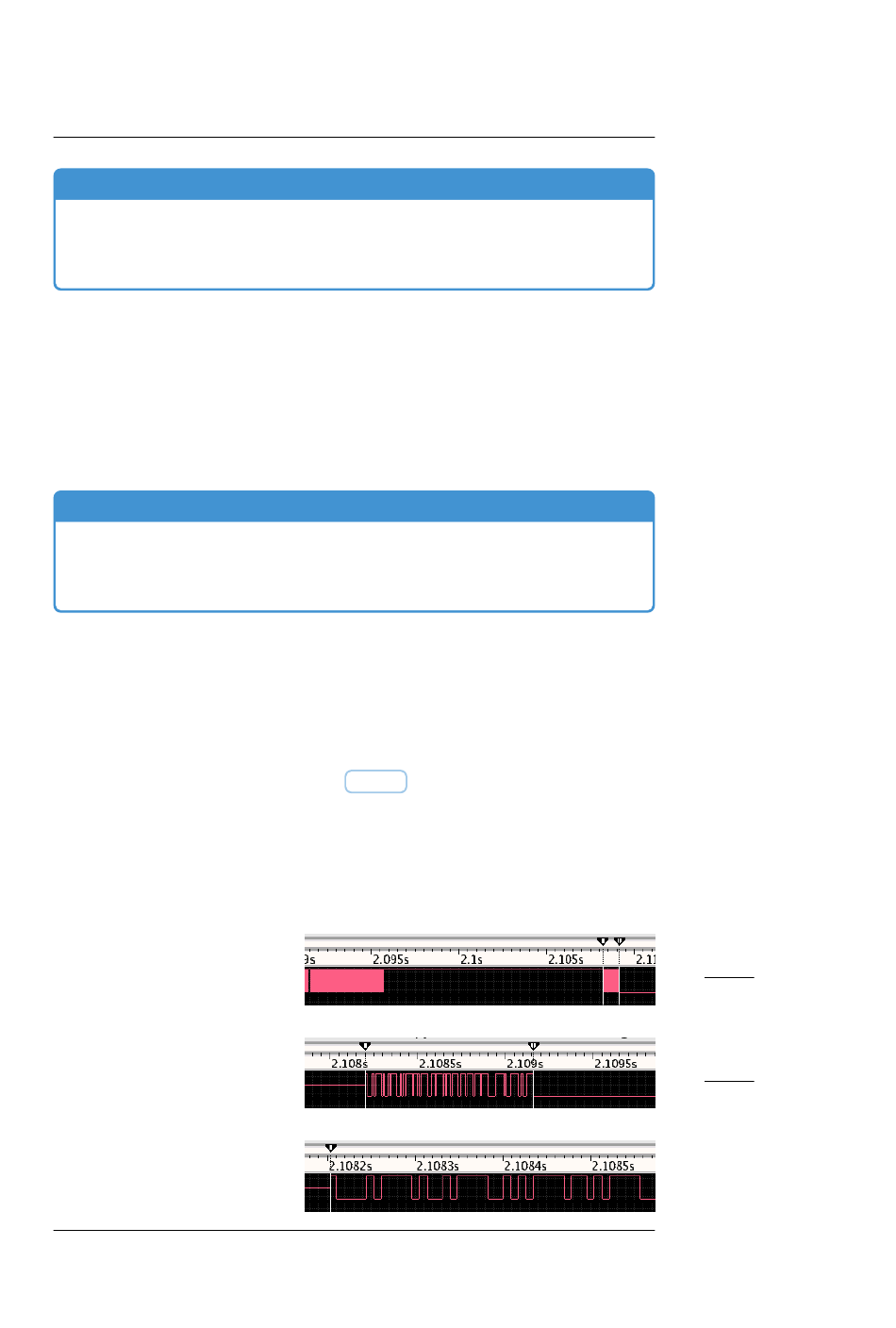

gels. Folgende Bildausschnitte sollen das verdeutlichen:
14.1. DIE SIGNALDARSTELLUNG
HOME
in der oberen linken Ecke oder
können mehrere Ereignisse, Pegelwechsel inner-
Zeitbasis 0.5ms
Zeitbasis 50µs
169
