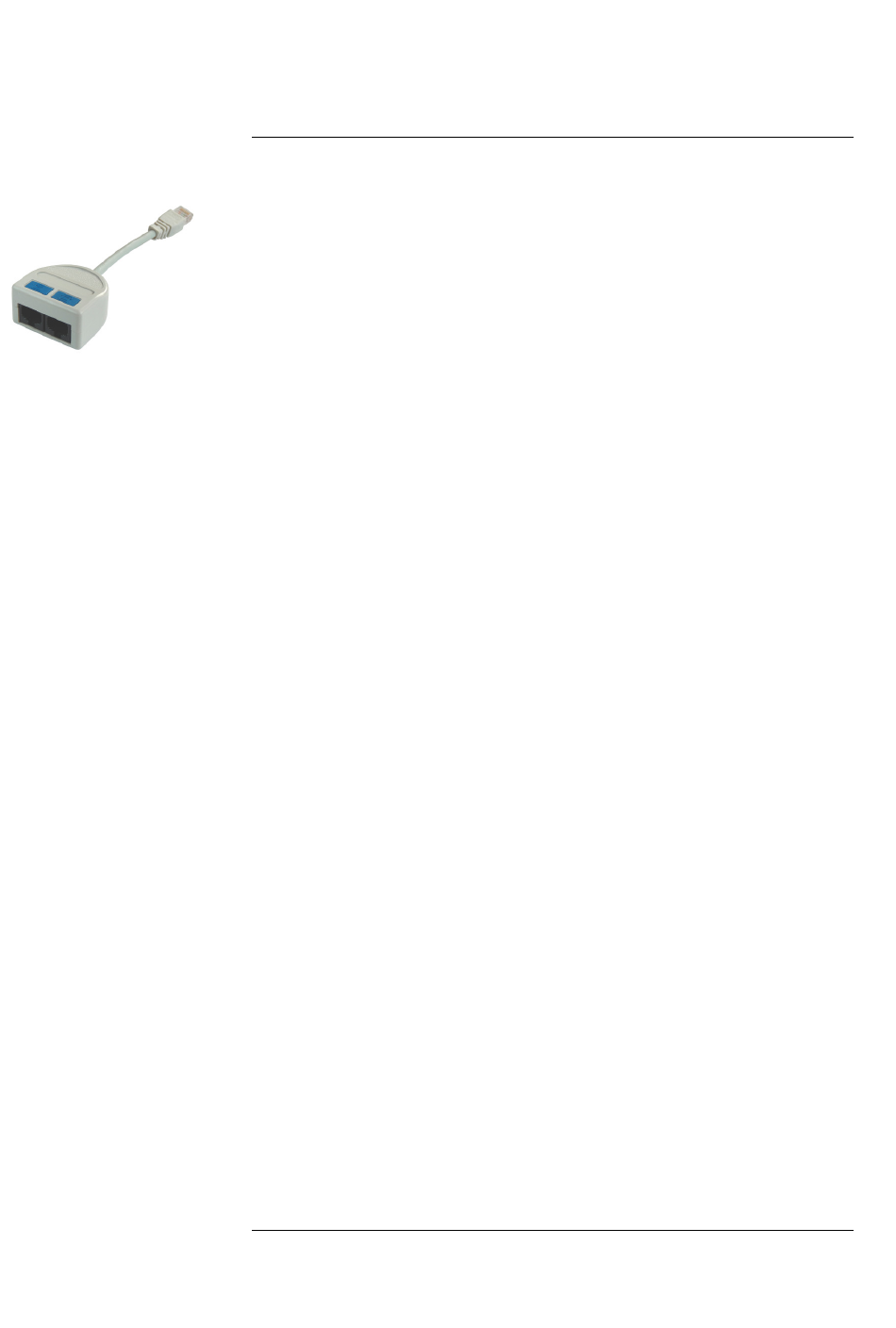

MSB-Link-Doubler
verdoppelt Sync-Signal
KAPITEL 19. ZWEI VERBINDUNGEN AUFZEICHNEN
in regelmäßigen Zeitabständen einen Synchron Pulse über die MSB Link Ver-
bindung sendet.
Indem dieses Signal in zwei weitere gesplittet wird, kann der Master bereits
zwei Slaves synchronisieren.
IFTOOLS bietet einen solchen Splitter als MSB-Link-Port-Doubler an. Wenn
der Splitter mit dem MSB-Link Anschluss des Master Gerätes verbunden wird,
können zwei Analyser als Slaves synchronisiert werden. Jeder weiterer hinzu-
gefügte Splitter ermöglicht die Synchronisierung eines weiteren Analysers.
Der Splitter sowie eine detaillierte Beschreibung ist unter MSB-Link-Port-Doubler
im IFTOOLS Webshop erhältlich.
19.6 Zusammenfassung
Die vergleichende Aufnahme bzw. Analyse zweier getrennter Verbindungen er-
fordert eine sehr genaue zeitliche Referenz um die aufgenommenen Daten und
Ereignisse in Beziehung zueinander zu setzen.
Diese Kapitel zeigte Ihnen warum das so ist, welche technischen Vorausset-
zungen erfüllt sein müssen und wie eine solche Aufnahme mit den
durchgeführt wird.
Hier noch einmal die nötigen Schritte ohne zusätzlichen technischen Ballast:
19.6.1
Synchrones Aufzeichnen
1
Verbinden Sie beide zu synchronisierenden Analyser über die Link MSB Buch-
se mit einem handelsüblichen Netzwerkkabel.
2
Schließen Sie beide Analyser gemeinsam oder getrennt an einen bzw. zwei
PC's an.
3
Starten Sie für beide Geräte ein separates
4
Stellen Sie für beide Analyser individuell Verbindungsparameter und aufzu-
zeichnende Ereignisse ein.
5
Prüfen Sie, ob die automatische Speicherung nach Stop der synchronen Auf-
zeichnung (Einstellung 'Autospeichern') aktiviert ist und geben Sie ggf. einen
Speicherort vor.
6
Definieren Sie eines der Geräte im Einstelldialog des zugehörigen Program-
mes unter 'Aufnahme' als Master.
7
Starten Sie die Synchron-Aufzeichnung im Master Kontrollprogramm.
8
Die Aufzeichnung wird ebenfalls durch den Master beendet wobei die Aufnah-
men automatisch getrennt gesichert werden.
19.6.2
Synchrones Auswerten/Analysieren
Zur Auswertung zweier synchron aufgenommener Aufzeichnungen benötigen
Sie keinen angeschlossenen Analyser. Allerdings müssen beide
Programm Instanzen auf dem gleichen Rechner laufen, da eine Synchronisie-
rung der Views nicht über Rechnergrenzen hinweg möglich ist (im Gegensatz
zur Synchronisierung der Aufnahme).
1
Doppelklicken Sie nacheinander beide (Master und Slave) Aufzeichnungen
bzw. starten Sie zwei
in das Kontrollprogramm.
242
MSB-Analyser
Programm Instanzen und laden Sie diese
MSB-Analyser
MSB-Analyser
Programm.
MSB-Analyser
