KAPITEL 12. DER EREIGNISMONITOR
Eine Abfolge von -v beschreibt einen Wechsel von invalid zu low level, wäh-
rend ein Pegelwechsel von high auf low mit ^v signalisiert wird. Nachfolgender
Auszug soll dies verdeutlichen:
"Number","Type(Event)","Time(s)","SignalLevels"
0,L,17.359117,"-vCH1,-^CH2,-^CH3,-vCH4,-vBDIR,-^BSIG,-^IO1,--IO2",
1,L,18.408774,"vvCH1,^^CH2,^^CH3,vvCH4,vvBDIR,^vBSIG,^^IO1,--IO2",
2,L,18.408911,"vvCH1,^^CH2,^vCH3,vvCH4,vvBDIR,vvBSIG,^^IO1,--IO2",
3,L,18.409014,"vvCH1,^^CH2,v^CH3,vvCH4,vvBDIR,vvBSIG,^^IO1,--IO2",
4,L,18.409118,"vvCH1,^^CH2,^vCH3,vvCH4,vvBDIR,vvBSIG,^^IO1,--IO2",
5,L,18.409845,"vvCH1,^^CH2,v^CH3,vvCH4,vvBDIR,vvBSIG,^^IO1,--IO2",
6,A,18.410003,"-vCH1,-^CH2,-^CH3,-vCH4,-vBDIR,-vBSIG,-^IO1,--IO2",
[3] Signalnamen bei Export
Beachten Sie, daß die Leitungen nicht unbedingt mit obigen Vorgaben bezeich-
net sein müssen, da Sie jeder Leitung einen indviduellen Namen geben kön-
nen, der dann an Stelle der hier verwendeten Vorgabe erscheint. Siehe auch
Signalnamen im Kontrollprogram.

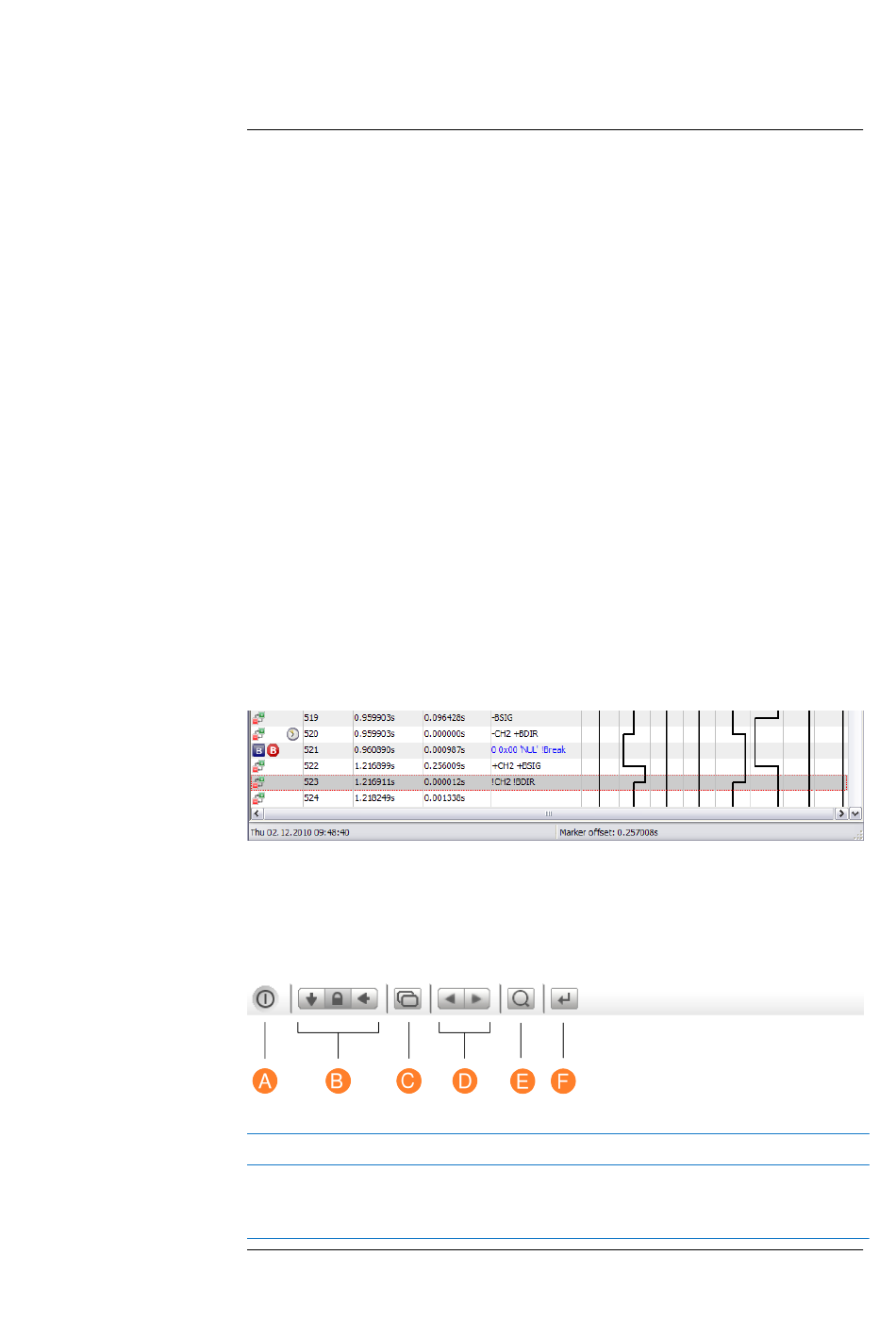

12.5 Zeitabstände messen
Jedes Ereignis kann per Rechtsklick als Startzeit markiert werden. Rechts ne-
ben dem Ereignistyp wird in diesem Fall ein Uhrensymbol eingeblendet und
in der Statuszeile erscheint zu jeweiligen Cursorposition die Zeitdifferenz zum
gegebenen Startereignis.
Ein nochmaliger Rechtsklick auf das Startereignis entfernt die Markierung wie-
der.
12.6 Die Werkzeugleiste
Die Werkzeugleiste dient zum schnellen Zugriff der am meisten benötigten
Funktionen. Einige davon sind bei allen Views indentisch, andere spezifisch
für den Ereignismonitor.
A
Ende: Speichert alle Einstellungen und schließt das Fenster
B
Anzeigemodus: Je nach Anzeigemodus zeigt der Fensterinhalt immer
das aktuelle (zuletzt aufgenommene) Ereignis, ist verriegelt oder aktua-
lisiert den Inhalt mit anderen Fenstern.
96
