15
Regionen
Um besonders interessante Bereiche der Aufzeichnung schnell
wieder zu finden, können diese als Region markiert werden.
Regionen sind in allen Ansichten präsent, so dass eine im
Datenmonitor markierte Region ebenfalls in der Signaldarstel-
lung berücksichtigt wird. Regionen können gezielt angesprungen
werden.
Regionen sind ausgewählte Bereiche, die in allen Analysefenstern angezeigt
werden. Dabei kann jedes Analysefenster einen ausgewählten Bereich als Re-
gion definieren und diesen Bereich damit gleichzeitig in anderen Fenstern sicht-
bar machen. Da die verschiedenen Analysetools unterschiedliche Sichtweisen
der aufgezeichneten Daten repräsentieren, kann eine Region auch völlig unter-
schiedlich definiert werden. Sei es im Signalmonitor durch die Auswahl eines
bestimmten Signalabschnittes, im Datenmonitor durch eine bestimmte Daten-
sequenz oder das Auftreten einzelner Zeichen und im Protokollmonitor durch
eine Auswahl von Telegrammen.
Interessant wird diese Wechselwirkung, wenn Sie einen in einem Analysefens-
ter definierten Abschnitt in einer anderen Ansicht betrachten wollen, z.B. den
physikalischen Signalverlauf (Signalmonitor) einer Datensequenz (Datenmoni-
tor). Sobald Sie in einem Analysefenster einen ausgewählten Bereich als Regi-
on hinzufügen wird diese an die Liste der vorhandenen Regionen angehängt.
Der Regionen Dialog ist dabei wie eine Liste von Lesezeichen über die Sie
gezielt besonders interessante Bereiche der Aufzeichnung einfach anspringen
können.
Regionen sind Teil einer Aufzeichnung und werden beim Sichern der Aufzeich-
nung automatisch in dieser gespeichert.
Die Analyser Software erlaubt die Definition von 8 Regionen. Jede Region kann
individuell bezeichnet und wahlweise ein/ausgeblendet werden. Mit Ausnahme
des Leitungsstatus Monitors öffnen Sie den Regiondialog unter:
Ansicht Regionendialog anzeigen aus jedem Analysefenster heraus.
Ein bereits geöffneter Regiondialog wird dabei automatisch in den Vordergrund
geholt.

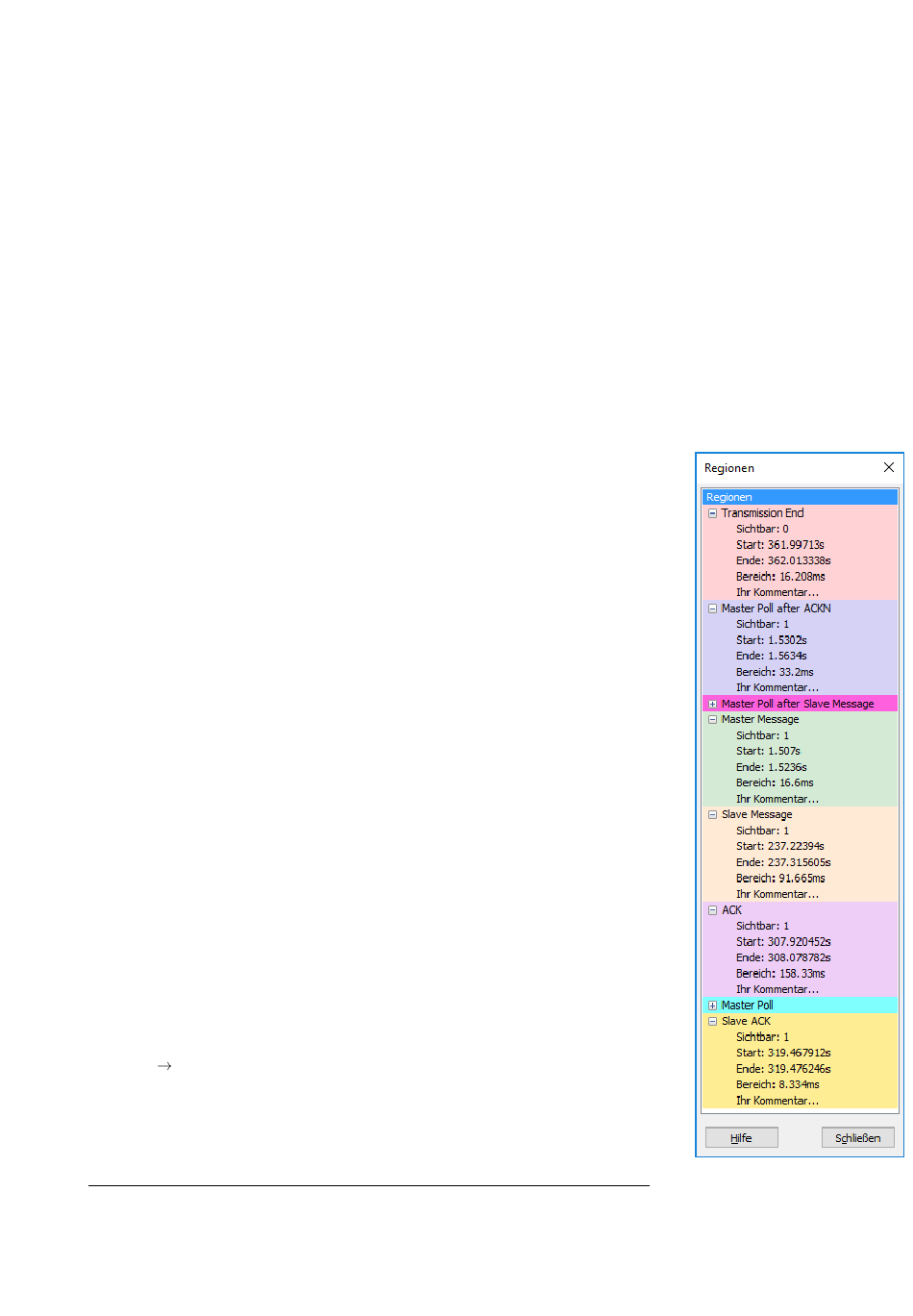

Die rechte Abbildung zeigt den Regiondialog mit insgesamt 8 Regionen, wobei
die Regionen 3 (Magenta) und 7 (Cyan) eingeklappt sind. Alle Regionen sicht
sichtbare, angezeigt durch den Wert 1 in der Sichtbar Eigenschaft.
Regionen Dialog
181
