KAPITEL 7. PROGRAMM START
Aufzeichnung die Untersuchung der Daten. Insofern werden Sie eine Aufzeich-
nung in der Regel nur dann stoppen, wenn Sie eine neue Aufnahme starten
wollen, oder um sie zur späteren Auswertung zu speichern.
Software ohne Analyser testen
MSB-RS485-PLUS
Sie können das Programm auch ohne angeschlossenen Analyser aus-
probieren. Laden Sie dazu einfach per Strg+O eine Bespielaufzeich-
nung aus dem Beispiel (examples) Ordner des Installationsverzeichnis.
7.4 Display Anzeige
Zentraler Bestandteil des Kontrollprogrammes ist die Anzeige der aktuellen
Aufzeichnung (Display).
Um alle Informationen übersichtlich darstellen zu können, lässt sich die An-
zeige in drei verschiedenen Darstellungen betreiben. Die Umschaltung erfolgt
einfach per rechtem Mausklick auf das Display.
Zusätzlich zu den Verbindungsdaten wird auch die verfügbare Aufzeichnungs-
kapazität dargestellt. Die dazu benötigte Festplattenkapazität hängt sehr stark
vom Datenaufkommen und den ausgewählten Ereignissen, die aufgezeichnet
werden sollen, ab. Eine Abschätzung des Verbrauchs liefert der Marker (Punkt)
auf der horizontalen Trennlinie. Er zeigt den noch freien Platz (rechts von der
Markierung) im Verhältnis zur insgesamt verfügbaren Kapazität an.
Voreingestellt ist das unter Windows bzw. Linux übliche temporäre Verzeichnis.
Sie können dies allerdings auch per Programmaufruf (siehe Abschnitt
Zusätzliche Programm Argumente) ändern.
Die Geschwindigkeit, mit der die Markierung nach rechts wandert ist abhängig
von der Anzahl der auftretenden (und ausgewählten) Ereignissen sowie der
Größe des im verwendeten temporären Verzeichnisses noch freien Platzes.
7.4.1

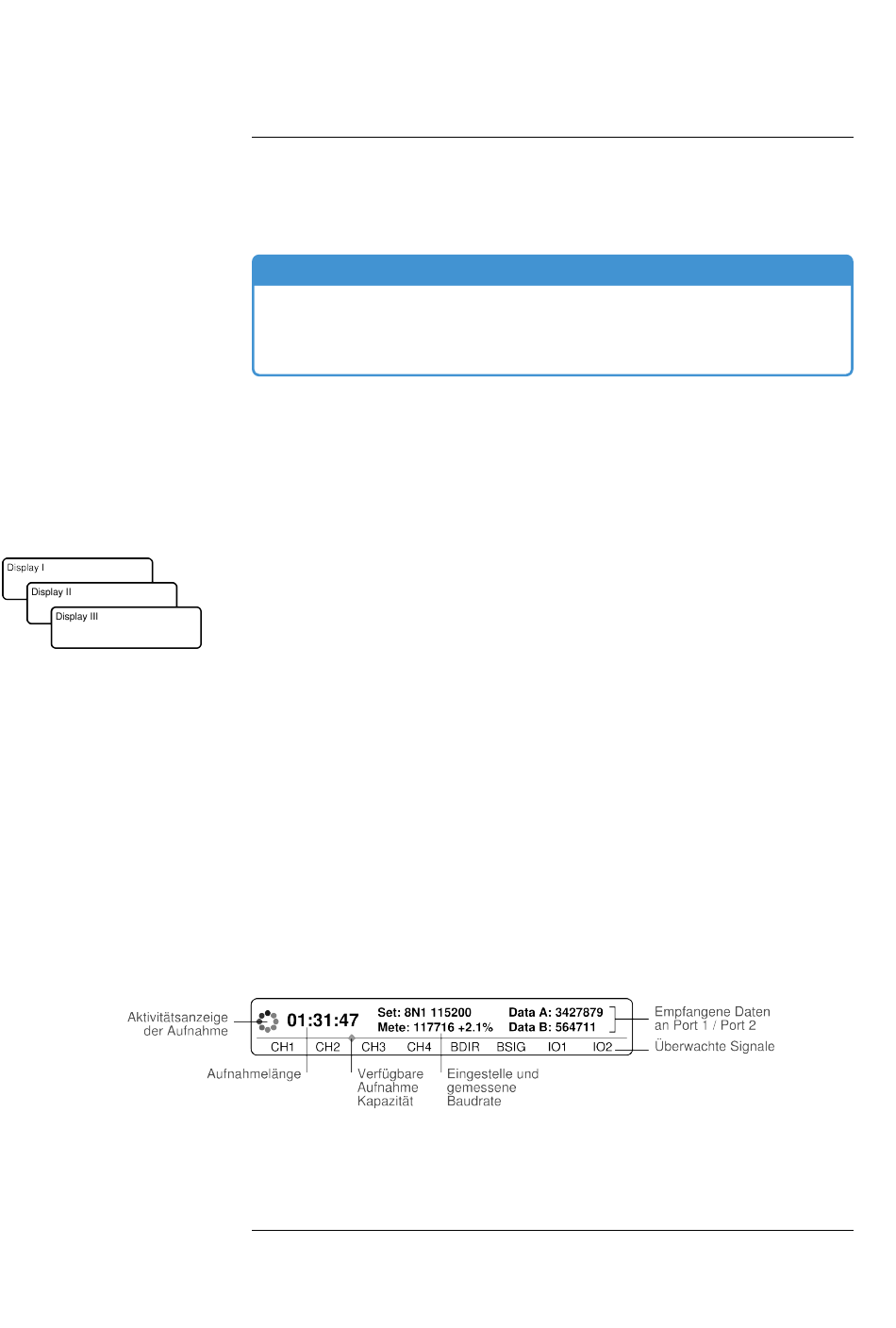

Anzeige I
Sie enthält die eingestellten Verbindungsparamter (Set: Baudrate, Datenlänge,
Parität und Stopbits), die gemessene Baudrate Mete: sowie die zur Aufzeich-
nung aktivierten einzelnen Eingangskanäle bzw. Signale im unteren Bereich.
Zusätzlich wird die Anzahl der übertragenen Datenbytes abhängig von Rich-
tung, Bus oder Bus-Segment angezeigt.
Die Zeitanzeige entspricht dem Zeitpunkt des zuletzt aufgetretenen Ereignis-
ses relativ zum Start der Aufzeichnung.
7.4.2
Anzeige II
Die zweite Anzeige informiert Sie über die Gesamtzahl der übertragenen Da-
tenbytes sowie der Anzahl der übrigen Ereignisse wie z.B. Pegelveränderun-
gen, aber auch Änderung der Bus-Richtung etc.
38
