Die
Software erlaubt die 'externe' Synchronisation der
MSB-Analyser
eine andere, parallel laufende Analyser Applikation. Dies ist z.B. sinnvoll, wenn
Sie zwei synchron aufgenommene Aufzeichnungsdateien in zwei Programmen
parallel untersuchen und die
Sie es bereits innerhalb einer Aufnahme gewohnt sind.
In diesem Fall müssen Sie die externe Synchronisation explizit erlauben.
7.6 Die Analysetools
Das Kontrollprogramm stellt lediglich die vom Analyser gelieferten Verbindungs-
daten zur Verfügung. Die eigentliche Darstellung und Analyse der Daten erfolgt
durch Analysetools - separate Programme, die die Daten an unterschiedlichen
Stellen und in verschiedenen Darstellungsarten visualisieren.

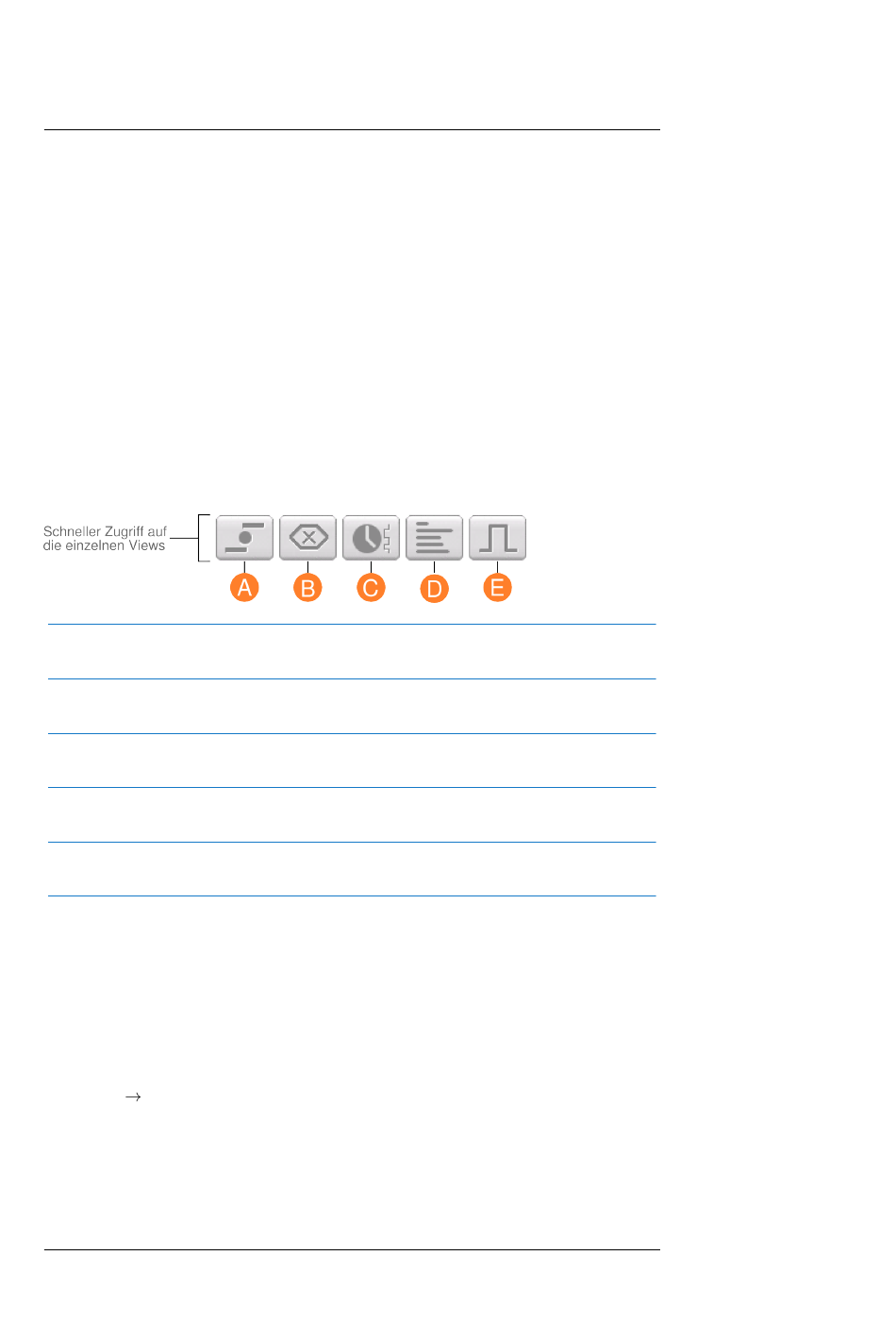

Sie können beliebig viele Analysefenster öffnen indem Sie entweder die unten
aufgeführten Kurzbefehle verwenden, oder auf einen der Schnellstart Knöpfe
rechts neben dem Displayfeld des Kontrollprogrammes klicken.
A
(S.63) Virtueller Ledtester: Das virtuelle Gegenstück zu einem Led-
tester.
B
(S.65) Datenmonitor: Datendump der übertragenen Daten mit um-
fangreichen Suchmöglichkeiten.
C
(S.85) Ereignismonitor: Alle Leitungsveränderungen übersichtlich
dargestellt, Suche nach Pegelveränderungen.
D
(S.99) Protokollmonitor: Darstellung von Datensequenzen mit eige-
nen Protokolldefinitionen.
E
(S.167) Signalmonitor: Digital Scope ähnliche Visualisierung aller
Leitungen.
7.7 Ein Aufzeichnung speichern
Unabhängig von Status der Aufzeichnung (aktiv, pausierend oder gestoppt)
können die bis dato angefallenen Daten jederzeit in einer Datei gespeichert
werden.
Drücken Sie die Tasten Strg+S oder wählen Sie im Menü Datei den Menüpunkt
Speichern Speichere Aufzeichnung. In dem sich öffnenden Dialog können
Sie entweder einen neuen Dateinamen eingeben (als Endung wird automa-
tisch .msblog hinzugefügt) oder eine bereits vorhandene Aufzeichnung über-
schreiben.
Diese Datei enthält dann alle Informationen über die von Ihnen ausgewählten
und vom Analyser aufgezeichneten Ereignisse und Datenbytes sowie die nöti-
gen Baudrate/Protokoll Informationen. Einstellungen des Kontrollprogrammes
7.7. EIN AUFZEICHNUNG SPEICHERN
zwischen beiden sychronisieren wollen wie
Views
durch
Views
45
