Rahmenlineal Dialog
zur Lineal Anpassung
KAPITEL 14. DER SIGNALMONITOR

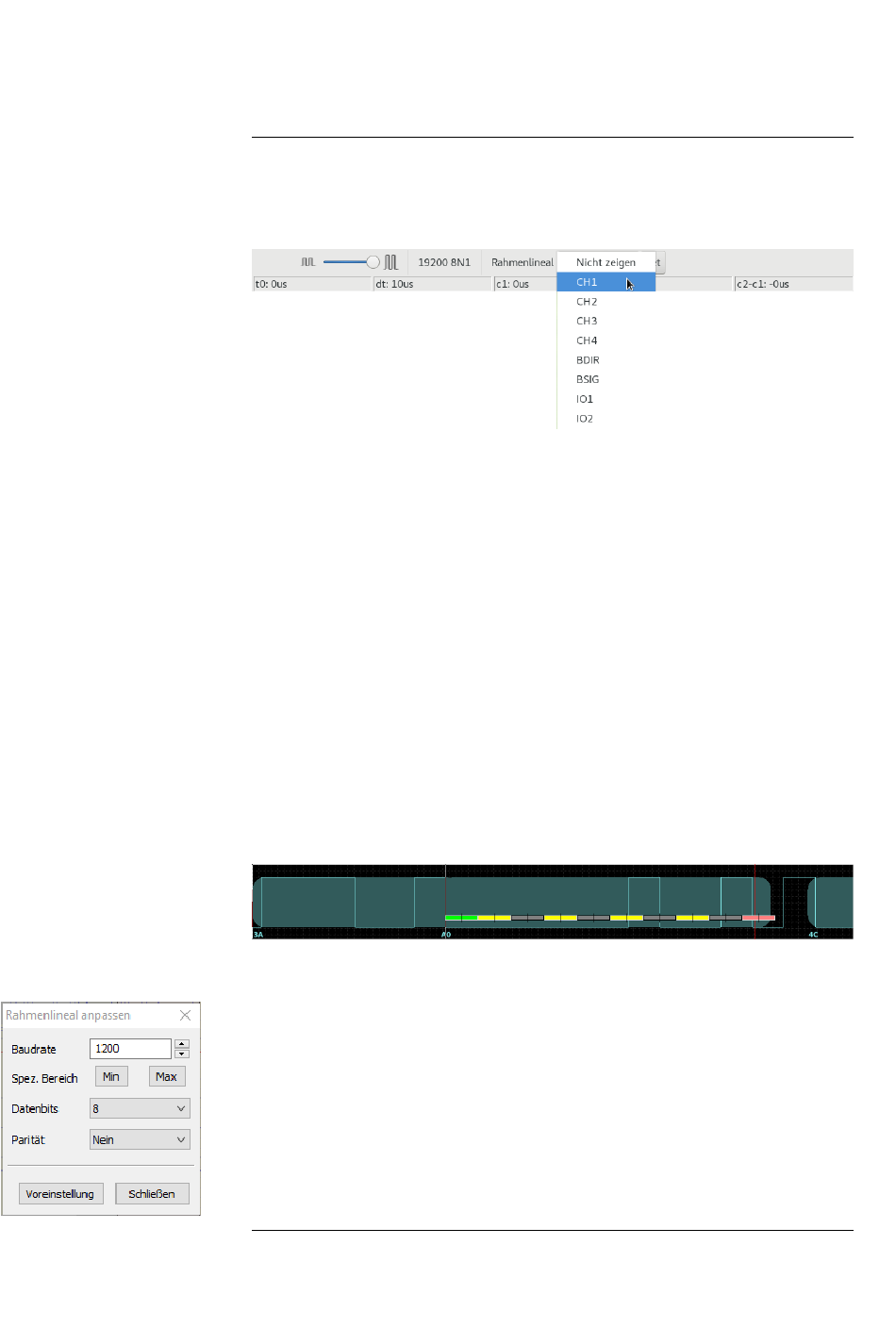

Sie können das Rahmenlineal einem beliebigen Signal zuweisen, indem Sie
das entsprechende Signal in der Auswahlliste des Rahmenlineals (unterhalb
des horizontalen Scrollbalkens) anklicken.
Anschließend können Sie das Lineal durch Ziehen von Cursor 1 (siehe vorhe-
riger Abschnitt) genau mit der fallenden Flanke des Startbits positionieren. Die
fallende Startbitflanke ist durch den eingeblendeten Datenwert (D3) bzw. dem
linken Rand des angedeuteten Datenrahmens (hellroter Hintergrund im Bild)
markiert.
Das niedrigste Bit wird immer zuerst übertragen und folgt unmittelbar auf das
Startbit. Hier sehen wir eine Bitsequenz von 11001011 was hexadezimal De
entspricht. Die Anzahl der Bits mit logisch 1 ist 5 und ungerade, das Parity Bit
deshalb logisch 1 (gerade Parität). Das Stopbit muss immer logisch 1 sein und
ist ebenfalls korrekt. Auch der Bittakt bzw. die Bitbreite entspricht exakt den
Vorgaben.
Im Falle einer abweichenden Bitrate z.B. seitens des Senders, startet jedes
auf das Startbit folgende Bit im Datenrahmen entweder etwas früher oder spä-
ter. Dabei addieren sich die einzelnen Abweichungen zu einer evtl. nicht mehr
tolerierbaren Verschiebung. Das Resultat ist eine falsche Bitzuweisung durch
den Empfänger beim Abtasten und damit ein letztendlich ein falscher Daten-
wert. Im folgenden Bild wird ein als hexadezimal 20 übertragenes Datenbyte
als hexadezimal A0 mit falschen Stopbit erkannt.
14.8.1
Rahmenlineal anpassen
Sie können die Darstellung des Rahmenlineals jederzeit an eine abweichende
Baudrate oder an ein anderes Datenformat anpassen. Klicken Sie dazu einfach
auf den Set Knopf rechts neben der Rahmenlineal Auswahl um den Rahmen-
dialog zu öffnen. Per Vorgabe verwendet der Dialog das Datenformat und die
Baudrate aus den Aufnahme Einstellungen.
Im Rahmendialog (siehe Randbild) können Sie eine beliebige andere Baud-
rate vorgeben oder einfach den Rahmen auf das Minimum bzw. Maximum des
tolerierten Bereichs setzen. Zudem können Sie die Anzahl der Datenbits sowie
die Parität (Parity Bit) verändern. Alle Einstellung wirken sich unmittelbar auf
die Anzeige des Lineals aus und erlauben so eine einfache Überprüfung der
Signalübertragung ausgewählter Datenbytes.
