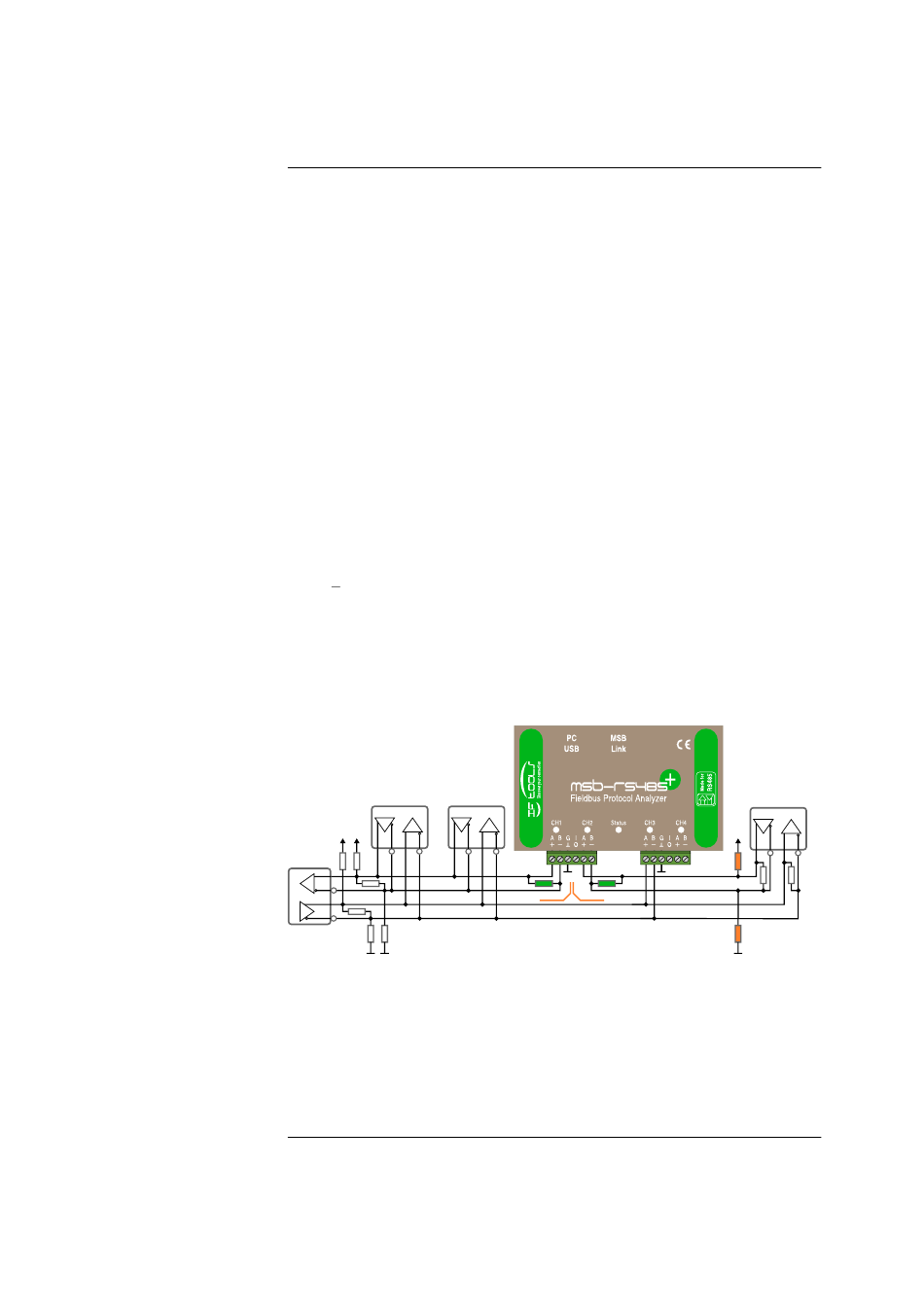

Abgriff 4-Draht
Vollduplex EIA-422/485
(Din Messbus)
4-Draht Segment
Analyse
Vollduplex EIA-485 (Din
Messbus)
KAPITEL 6. ANSCHLUSS DES ANALYSERS
Alle gesendeten Daten werden dabei als von CH1 kommend mit A gekenn-
zeichnet, die Daten aufgenommen an CH2 mit B.
6.9 Segment Analyse 4-Draht System
Bussysteme mit Vollduplex 4-Draht Verbindung (wie z.B. Din-Messbus) ver-
wenden ebenfalls getrennte Sende- und Empfangskanäle.
Während der Master über einen Kanal (Masterbus) mit den Empfängern (Sla-
ves) der Busteilnehmer verbunden ist, senden diese ihre Antwort über den
anderen Kanal an den Master zurück. Um die gesendeten Daten des Master
zu erfassen reicht deshalb ein einfacher Abgriff des Masterbus aus.
Dagegen 'teilen' sich die Slaves einen Kanal um ihre Antwort an den Mas-
ter zurück zu senden. Mittels Segment-Analyse kann hier gezielt ein einzel-
ner Busteilnehmer herausgetrennt und dessen Kommunikation mit dem Master
aufgezeichnet und analysiert werden.
Analog zur 2-Draht Segmentanalyse müssen Sie dazu die Empfangsleitung an
der gewünschten Stelle auftrennen.
Die beiden Bussegmente der Empfangsleitung werden dazu jeweils mit A+
und B
von CH1 und CH2 verbunden. Auch hier gilt: Da die Auftrennung zwei
unabhängige Bussegmente hinterlässt müssen Sie diese ggf. entsprechend
terminieren. Der
MSB-RS485-PLUS
müssen diese nur noch im Bus Anschluss Dialog aktivieren. Zusätzlich sind
evtl vorhandene Pullups zu berücksichtigen, siehe Abschnitt 6.7.
Der Anschluß des Masterbus erfolgt als einfacher Abgriff an CH3. Eine Termi-
nierung ist hier unnötig.
In dieser Konfiguration werden alle von den Slaves gesendeten Daten an CH1
und CH2 aufgenommen und intern als A, die Daten des Masters an CH3 als B
gekennzeichnet.
Die Zuordnung der Daten zu einem Segment bzw. bestimmten Busteilnehmer
(CH1 oder CH2) erfolgt über ein zusätzliches Bus-Richtungs-Signal (bus direc-
tion). Dieses Signal kann bei der Darstellung explizit ausgewertet und damit
der Sender entsprechend visualisiert werden.
