Der Analyser zeichnet die Daten beider Segmente unabhängig voneinander
auf, wobei die Daten in beide Richtungen transparent durchgeleitet werden.
Daten des einen Segments werden als von CH1 kommend und intern mit A,
Daten des anderen Segments oder Teilnehmers an CH2 mit B gekennzeichnet
(A und B entsprechen einfach zwei verschiedenen Datenquellen, die weder
einem Leitungspaar noch einem speziellen Eingangskanal zugewiesen sind).
6.8 Abgriff 4-Draht System
Bei Punkt-zu-Punkt Verbindungen, wie sie z.B. EIA-422 Verbindungen zur Über-
brückung größerer Entfernungen verwenden, sind nur zwei Teilnehmer vorhan-
den, die über zwei getrennte Sende- und Empfangskanäle kommunizieren. Ein
einfacher Abgriff zur Aufnahme der Kommunikation ist daher völlig ausreichend
und gewährleistet auch die Aufzeichnung der Datenrichtung.
Diese Anschlußart eignet sich ebenfalls zur Aufzeichnung/Analyse von Voll-
duplex EIA-485 Verbindungen (wie z.B. Din MessBus) wenn Sie keinen Bus-
teilnehmer gesondert betrachten wollen und die Daten den Teilnehmern per
Protokoll zuordnen können.

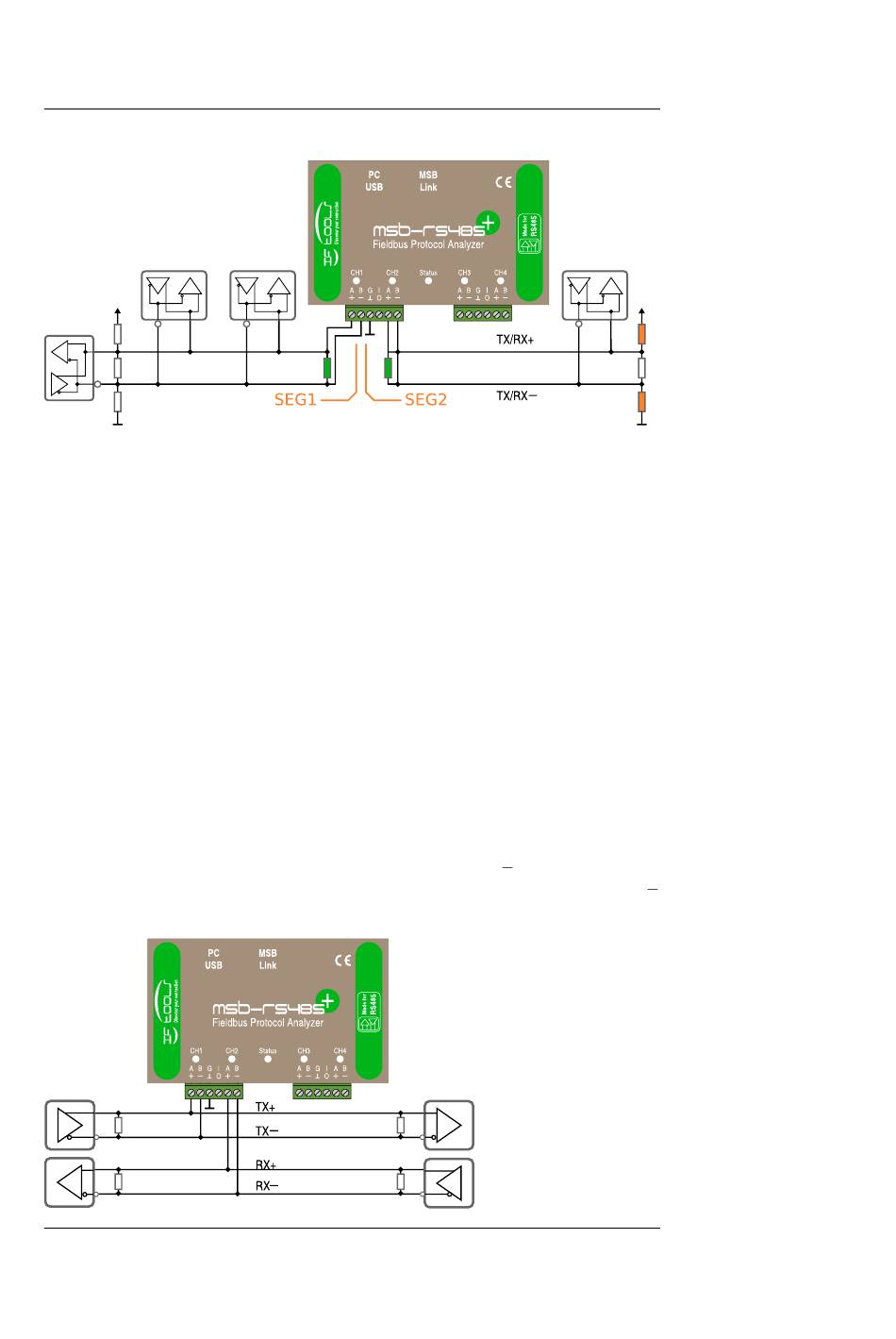

Verbinden Sie dazu einfach das Sendeleitungspaar A+, B
sen von CH1 und das Empfangsleitungspaar mit den Anschlüssen A+, B
von CH2.
6.8. ABGRIFF 4-DRAHT SYSTEM
mit den Anschlüs-
2-Draht Segment
Analyse
für Halbduplex Bus
(Modbus, ProfiBus)
29
