14.8. DATENRAHMEN MIT RAHMENLINEAL AUSMESSEN

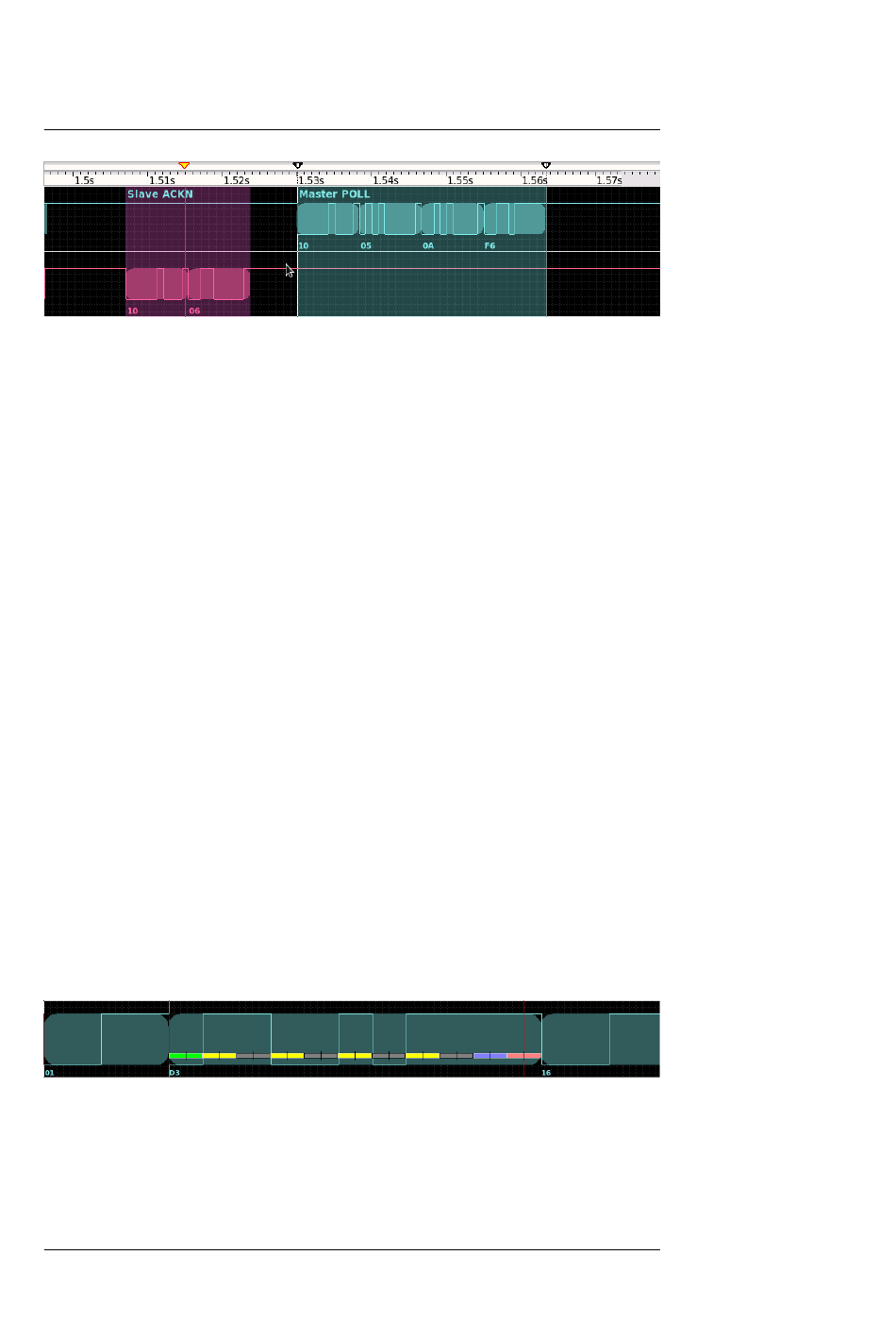

Bei dem rot-gelben Dreieck in der Cursor Leiste handelt es sich im übrigen
um das aktuelle Synchronisierungs Ereignis, empfangen von einem anderen
Analysefenster. Jede Region kann individuell mit einem Namen versehen wer-
den. Im Beispiel hier die linke Region mit 'Slave ACKN', die rechte mit 'Master
POLL'. Der Ausschnitt ist dabei einer DF1 Übertragung entnommen. Regionen
werden im Detail in Kapitel
15
erläutert.
14.8 Datenrahmen mit Rahmenlineal ausmessen
Bei der Analyse asynchroner Übertragungen ist es manchmal hilfreich, einzel-
ne Datenrahmen einer genaueren Überprüfung zu unterziehen. Z.B. um zu se-
hen, das das Parity Bit gemäß den Vorgaben gesetzt ist, die Daten zwischen
Start- und Stopbit korrekt übertragen wurden - oder evtl. sogar eine Abwei-
chung des Bit Taktes (Bit Weite oder Jitter) vorliegt.
In einer asynchronen Übertragung synchronisieren die Bus Teilnehmer ihre in-
terne Takterzeugung für Signalabtastung mit der fallenden Flanke des Startbits.
Der maximale Taktunterschied zwischen Sender und Empfänger darf dabei 2%
nicht überschreiten, ungültige Daten wären sonst die Folge. Abhängig vom ver-
wendeten Datenformat (Datenbits, Parity) muss eine solche Abweichung nicht
unbedingt zu einem Parity oder Rahmenfehler führen und ist ohne genaue Be-
trachtung des Datensignals nur schwer zu finden.
Genau für diese Zwecke enthält der Signalmonitor ein sogenanntes Rahmenli-
neal, siehe auch folgendes Bild. Sie können sich das Lineal als eine Art Mass-
band vorstellen, welches einzelne Markierungen für das Startbit, die eigent-
lichen Datenbits (wie spezifiziert), das Parity Bit (falls verwendet) und Stopbit
enthält.
Per Voreinstellung übernimmt das Lineal die bei der Aufzeichnung gemachten
Baudrate und Datenformat Einstellungen.
Das Bildbeispiel zeigt ein Rahmenlineal für das Datenformat 8E1. Die Mar-
kierungen oder Felder sind: 1 Startbit (grün), 8 Datenbits (abwechselnd gelb,
dunkelgrau), das Parity Bit (gerade Parität) in blau und das Stopbit (rot). Zu-
sätzlich zeigt das Lineal die Abtastposition als vertikale Linie in der Mitte der
einzelnen Felder an.
175
