6
Anschluß des Analysers
Wie schließe ich den Analyser an meinen PC an? Wie binde ich
ihn in die zu überwachende Verbindung ein? Was bedeuten die
LED's? Diese und andere Fragen beantwortet der folgende
Abschnitt.
Die EIA-422/485 Spezifikationen machen im Gegensatz z.B. zur EIA-232 keine
Angaben über die Steckerbelegung. Anschlüsse und Steckverbinder von EIA-
422/485 Verbindungen sind deshalb stets Applikations abhängig.
Um eine einfache Adaptierung des Analysers an die verschiedensten Bussys-
teme zu ermöglichen ist die
mit zwei 6poligen Buchsen zur
MSB-RS485-PLUS
Aufnahme von jeweils einem Phoenix Schraubklemmstecker ausgestattet. Ein
entsprechendes Anschluß-Kit inklusive Schraubenzieher ist beigelegt.

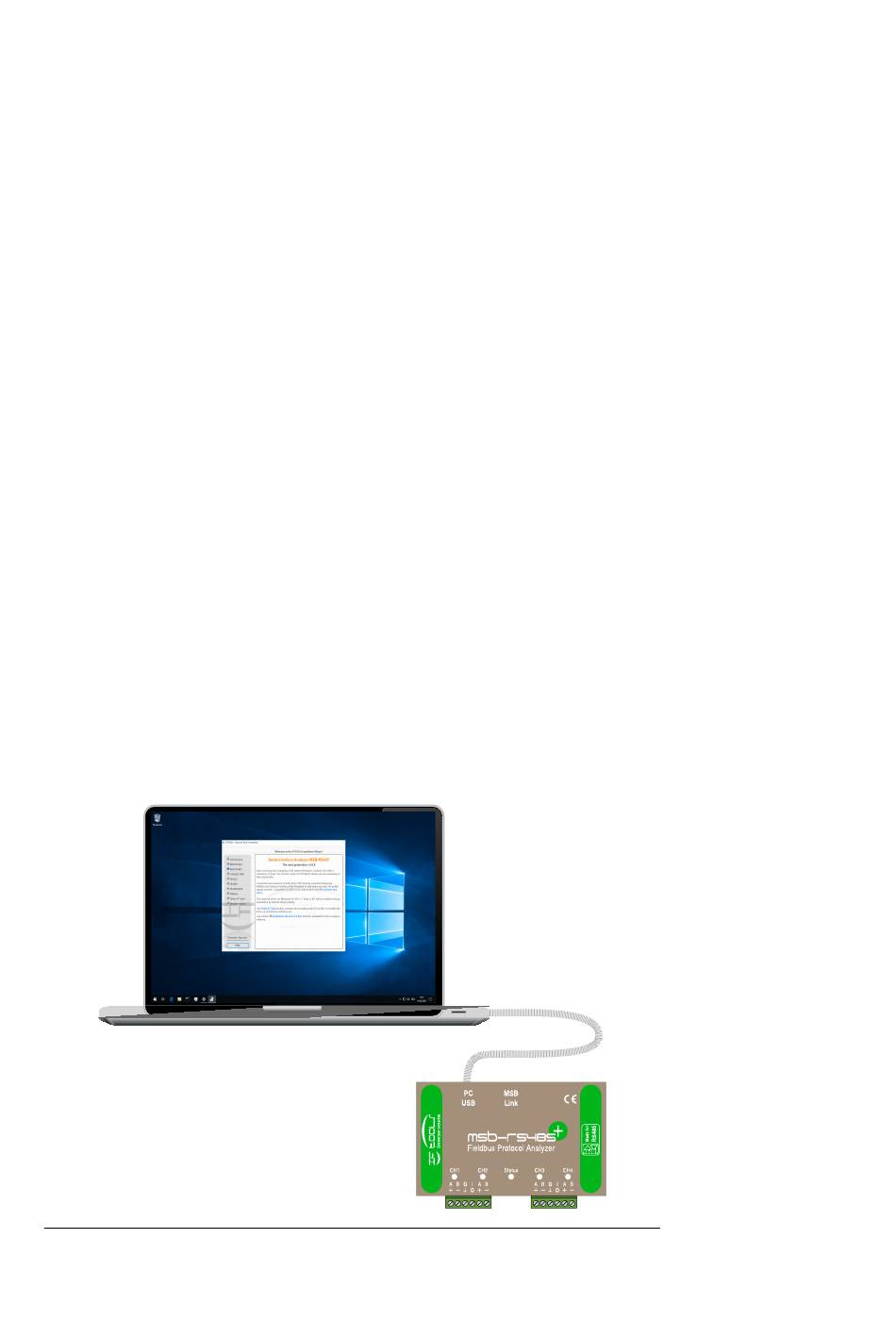

Über die Buchse PC USB wird der Analyser mit einem freien USB Anschluß
Ihres PC's verbunden, auf dem die Analyser Software installiert ist. Die Span-
nungsversorgung erfolgt ebenfalls über das USB Kabel, so dass keine zusätz-
liche Versorgung benötigt wird und Sie den Analyser auch im mobilen Einsatz
mit einem Laptop verwenden können. Die Stromaufnahme liegt bei ca. 250 mA.
23
