5. MODALITA DI FUNZIONAMENTO SENZA L'UTILIZZO DEL TASTIERINO

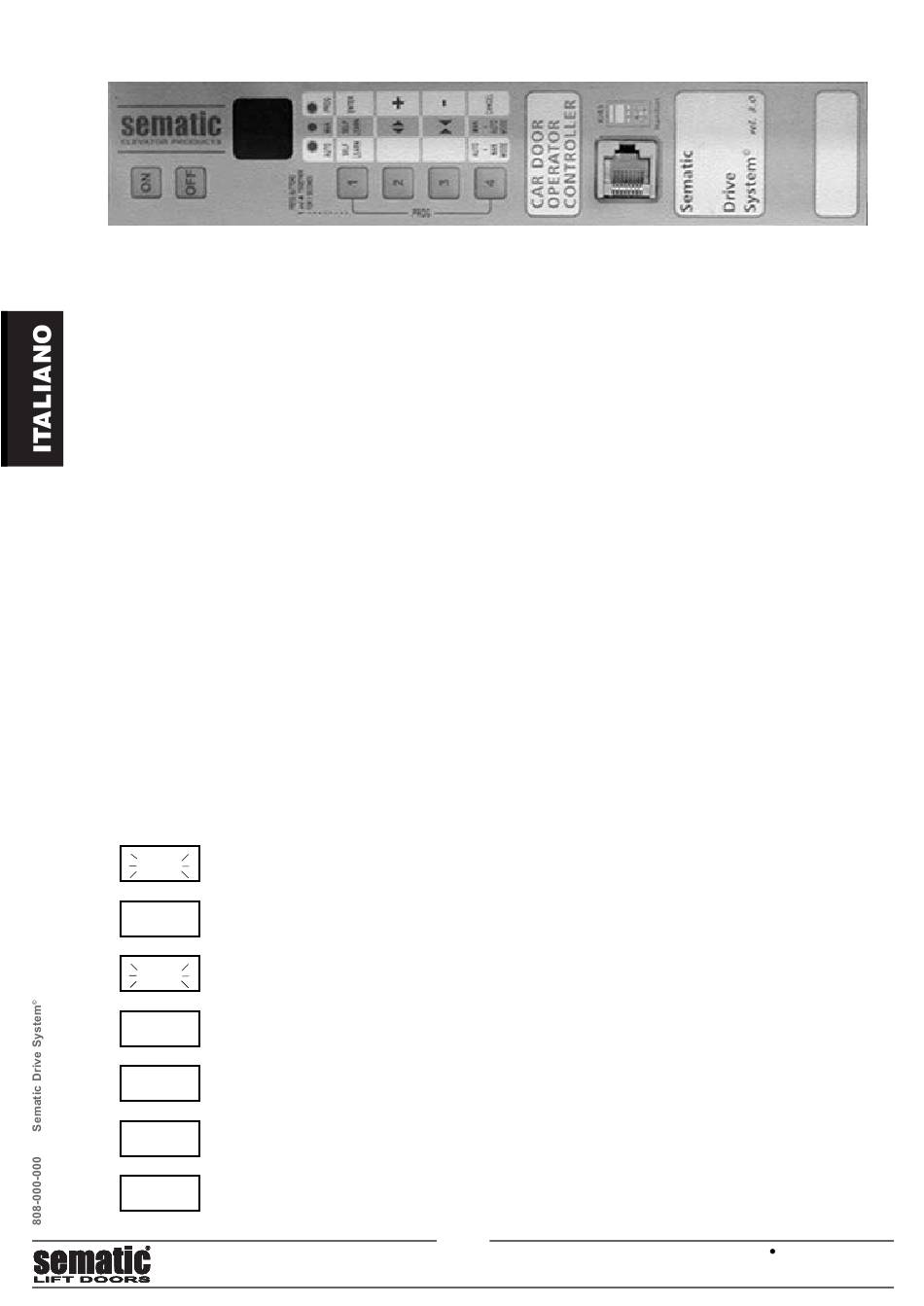

Visualizzazioni sul display in Modalità Automatica e in Modalità Manuale
5.1 Modalità automatica "AUTO"
• Quando il controller sta funzionando in modalità automatica il led rosso "AUTO" è
acceso mentre gli altri due led rossi sono spenti.
• Quando il controller viene acceso o in seguito ad un autoreset il controller entra nel
modo di funzionamento automatico.
• I segnali provenienti dal quadro di manovra e dai dispositivi esterni (barriere, foto-
cellule,ecc.. ) sono attivi.
• I tasti 2 e 3, di apertura e chiusura rispettivamente, non sono attivi e quindi non ese-
guono alcuna funzione.
• Con il tasto 1 è possibile fare eseguire al sistema un ciclo di autoapprendi-
mento.
• Se si preme per qualche istante (circa 3 sec.) il tasto 4 si passa in modalità manuale
"MAN".
5.2 Modalità manuale "MAN"
• Quando il controller sta funzionando in modalità manuale il led rosso "MAN" è acceso
mentre gli altri due led rossi sono spenti.
• I segnali provenienti dal quadro di manovra e dai dispositivi esterni sono ignorati.
• Il contatto IM è disattivato, quindi il controller non rileva segnali da dispositivi ester-
ni per l'inversione di moto quali barriere o fotocellule.
• L'apertura e la chiusura sono comandate manualmente tramite i tasti 2 (apertura) e
3 (chiusura).
• Con il tasto 1 posso fare eseguire al sistema un autoapprendimento.
• Se si preme per qualche istante (circa 3 sec.) il tasto 4 si passa in modalità auto-
matica "AUTO".
• Se nessun tasto viene premuto per 10 minuti il controller ritorna in modalità auto-
matica "AUTO".
In modalità automatica e in modalità manuale il display sul controller ha le
seguenti visualizzazioni:
o P
Indica Apertura in corso (lampeggiante)
o P
Indica Porta Aperta
C L
Indica Chiusura in corso (lampeggiante)
C L
Indica Porta chiusa
S L
Indica Operazioni di Autoapprendimento
F C
Indica Chiusura Forzata
Segnala un allarme e lampeggia in modo alternato con il codice dell'allar-
A L
me rilevato. Vedere capitolo 10.
