ANTRIEB – BETRIEBSANLEITUNG
SZS
Der Nachdruck oder die Übersetzung dieser Druckschrift
in eine andere Sprache ganz oder in Teilen ist ohne
vorherige schriftliche Zustimmung von WITTUR verboten.
Änderungen vorbehalten.
www.wittur.com

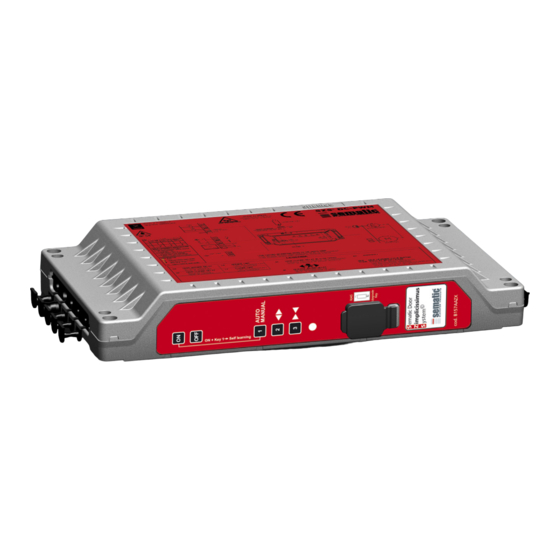

CONTROLLER
©
PM.2.004929.DE
Code
Edition
12. Oktober 2016
Version
814-000-000
SEM ID
info@wittur.com
www.wittur.com
© Copyright WITTUR 2016
-
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für sematic SZS
Inhaltszusammenfassung für sematic SZS
- Seite 1 ANTRIEB – BETRIEBSANLEITUNG CONTROLLER © PM.2.004929.DE Code Edition 12. Oktober 2016 Version 814-000-000 SEM ID Der Nachdruck oder die Übersetzung dieser Druckschrift info@wittur.com in eine andere Sprache ganz oder in Teilen ist ohne www.wittur.com vorherige schriftliche Zustimmung von WITTUR verboten. ©...
-
Seite 3: Inhaltsverzeichnis
PM.2.004929.DE - 814-000-000 SZS · 12. Oktober 2016 © Vorwort ���������������������������������������������������������������������������������������������������������������������������������������������������� 7 Was bedeutet SZS©? �������������������������������������������������������������������������������������������������������������������������������� 8 Geschwindigkeitsprofile (9) .................................9 Generelle Eigenschaften �������������������������������������������������������������������������������������������������������������������������� 10 Technische Daten ....................................10 Türsteuergerät Sematic SZS© ................................10 Signale zum/vom Türsteuergerät ������������������������������������������������������������������������������������������������������������� 11 Anschlüße ........................................11 4�1�1 Detektor/Lichtgitter/Fotozelle: nur Signalverbindung zum Türsteuergerät (direkte Verbindung) �������� 13 Anweisungen zum Systembetrieb �������������������������������������������������������������������������������������������������������������... - Seite 4 PM.2.004929.DE - 814-000-000 SZS · 12. Oktober 2016 ©...
- Seite 5 ” und die darin enthaltenen Informationen, Ideen, Konzepte und das know how sind © vertraulich anzusehen, da Sematic Eigentum. Die Informationen dieses Handbuchs und alle von Sematic ausgegebenen Hilfsmittel sind Sematic Eigentum und dürfen weder kopiert noch vervielfältigt werden. Die über das “Sematic Drive System ”...
-
Seite 6: Aufzugssysteme & Subsysteme
PM.2.004929.DE - 814-000-000 SZS · 12. Oktober 2016 © Sematic Group: Wir kümmern uns um Ihre integrierte Lösung! SYSTEM KOMPONENTEN • Automatische Aufzugstüren Vollglastüren und gerahmte Glastüren • Fortschrittliche Lösungen für Kabinentürantriebe • • Komplette Kabinen • Fangrahmen Kundenbezogene, integrierte Paketlösungen •... -
Seite 7: Vorwort
Deshalb: Teile, die nicht unter direkter Sematic Kontrolle hergestellt oder dem Produkt Sematic hinzugefügt wurden oder Teile, die nach Sematic - Zeichnungen nachgebaut, aber nicht Originalteile sind (auch wenn sie von autorisierten Wiederverkäufern angeboten werden), können von Sematic mit keiner Garantie belegt werden, falls sie nicht folgende Merkmale vorweisen:... -
Seite 8: Was Bedeutet Szs
Innengehäuse befinden, geändert werden können. Warnung: Das Türsteuergerät SZS DC-PWM© ist leistungsbegrenzt und kann daher nur für Türen kleinerer Größe eingesetzt werden. Falls die Türinstallation keinen ordnungsgemäßen Betrieb der Türen ermöglicht, können alternativ Antriebe mit höherer Leistung verwendet werden. -
Seite 9: Geschwindigkeitsprofile (9)
PM.2.004929.DE - 814-000-000 SZS · 12. Oktober 2016 © GESCHWINDIGKEITSPROFILE (9) Öffnungszyklus Niedrige Öffnung Hohe Öffnungsgeschwindigkeit Schliesszyklus Niedrige Schließung Hohe Schließgeschwindigkeit Schliesszyklus Türe in Öffnung Türe in Schließung Öffnungslimit Schließlimit Schließzyklus Wiederöff.vorrichtung aktiviert Öffnungszyklus... -
Seite 10: Generelle Eigenschaften
PM.2.004929.DE - 814-000-000 SZS · 12. Oktober 2016 © GENERELLE EIGENSCHAFTEN TECHNISCHE DATEN SPANNUNG DER STROMVERSORGUNG 230 VAC – 90 bis-270 Vrms, 50 bis 60 Hz INSTALLATIONSLEISTUNG 20 bis 30 VA HÖCHSTLEISTUNG 50 VA ÜBERLADUNGSSCHUTZ DES MOTORS @In <15 Minuten @2In <3 Minuten TEMPERATURBEREICH 0°C bis +60 °C FEUCHTIGKEITSGRAD nicht kondensierend zwischen 20 % und 80 %... -
Seite 11: Signale Zum/Vom Türsteuergerät
PM.2.004929.DE - 814-000-000 SZS · 12. Oktober 2016 © SIGNALE ZUM/VOM TÜRSTEUERGERÄT ANSCHLÜSSE Sicherheitsketten Aufzugssteuergerät Fotozellen oder Lichtbarriere Mit diesen Motoren erreicht das Antriebssystem Sematic Drive System den Schutzgrad IP43... - Seite 12 Steckverbinder RJ45 Werkseitig vorverdrahtet Hinweis: Das Türsteuergerät SZS© kann auch mit verschiedenen Eingangssignalspannungen vom Aufzugssteuergerät im Bereich von 6 bis 24 V CC arbeiten, um die folgenden Funktionen zu nutzen: Klemme 37 mit der 0 V CC Spannungsquelle für externe Eingangssignale verbinden •...
-
Seite 13: Detektor/Lichtgitter/Fotozelle: Nur Signalverbindung Zum Türsteuergerät (Direkte Verbindung)
Es ist möglich, das einzelne Ausgangssignal der Fotozelle (oder einer ähnlichen Vorrichtung) von einem spannungsfreien Kontakt anzuschließen, so dass das Türsteuergerät direkt einen Befehl zur Wiederöffnung empfangen kann. Die Fotozelle (oder eine ähnliche Vorrichtung) verfügt somit über eine unabhängige Spannungsversorgung und gibt nur das Ausgangssignal an das Sematic SZS©- Steuergerät aus. -
Seite 14: Anweisungen Zum Systembetrieb
Das SZS©-Steuergerät an die Ausgangsleitung anschließen, dabei die Polarität beachten, die auf dem Gerät angegeben ist. Das Netzkabel an die Netzspannungsversorgung anschließen. • Wenn das SZS-Steuergerät das erste Mal eingeschaltet wird, blinkt kurz die rote LED, und die grüne LED leuchtet auf. Anschließend • ist das Gerät betriebsbereit. -
Seite 15: Anwendbare Funktionsbeschreibung
Informationen zur Überprüfung der Option „Kabinentürverriegelung“ finden Sie unter “7.3 Kabinentürverriegelung” a pag. 19. NEUSTART NACH SPANNUNGSAUSFALL Nach einem Spannungsausfall müssen die Endpositionen des Türweges (Grenzwerte La oder Lc) auf dem SZS-Türsteuergerät zurückgesetzt werden. Dazu wird die Tür mit reduzierter Geschwindigkeit bewegt, bis das Steuergerät die Endpositionen (Grenzwerte La oder Lc) erfasst. -
Seite 16: Begrenzung Der Öffnungskraft
Die Funktion ist immer aktiv, kann jedoch durch eine Eingabe über das Tastenfeld aktiviert oder deaktiviert werden. Sicherstellen, dass das SZS-Steuergerät ausgeschaltet ist, dass das gleichzeitige Drücken der Tasten EIN und 2 einen Übergang der Funktion von EIN/AUS oder AUS/EIN verursacht Bei jedem Start des SZS-Steuergeräts leuchtet die grüne Diagnose-LED auf, wenn die Funktion nicht aktiv ist;... -
Seite 17: Alarm
Störung über die LEDs: die rote LED leuchtet und blinkt, um den Fehlercode anzuzeigen (die Blinkfrequenz entspricht dem Alarmcode). Nur im Automatikmodus die Taste 2 für mindestens 3 Sekunden drücken. Das SZS-Steuergerät zeigt den zuletzt aufgezeichneten Alarmcode über die Diagnose-LED an. -
Seite 18: Vorzunehmende Arbeiten Vor Inbetriebnahme
• • Speichern des laufenden Abstands zwischen dem Schließen- und Öffnen-Grenzwert. 7.1.1 SELBSTLERNZYKLUS - VERFAHREN Das SZS© ausschalten (Drucktaste AUS) • • Die Türblätter von Hand in die geschlossene Stellung bringen (die Schwertarme dabei offen halten) Die Tasten EIN und 1 gleichzeitig drücken, die grüne LED beginnt zu blinken. -
Seite 19: Kabinentürverriegelung
KABINENTÜRVERRIEGELUNG Zum Einstellen der Kabinentürverriegelung führen Sie die folgenden Schritte aus: Stellen Sie sicher, dass SZS ausgeschaltet ist (die grüne LED leuchtet nicht). Drücken Sie die Taste ON (EIN) für ein paar Sekunden. Stellen Sie sicher, dass die grüne LED eingeschaltet ist. - Seite 20 Zum Ändern der „Kabinentürverriegelung“-Option von Funktion nicht aktiv zu Funktion aktiv und umgekehrt führen Sie die folgenden Schritte aus: Stellen Sie sicher, dass SZS ausgeschaltet ist (die grüne LED leuchtet nicht). Halten Sie die Taste 3 (><) gedrückt. Halten Sie die Taste 3 (><) gedrückt und drücken Sie gleichzeitig die Taste ON (EIN), dann lassen Sie beide Tasten los.
-
Seite 21: Softwareaktualisierung
Fig. 1 Zusatzkit - Code B147AABX ERSATZTEILE Über unseren Ersatzteilkatalog (können die zum Sematic SRS DC-PWM© gehörenden Ersatzteile angefordert werden. Bitte nennen Sie dazu die cod-Nummer und die gewünschte Stückzahl. Der Ersatzteilkatalog ist ein wichtiges Bestandteil zur Beschleunigung der Lieferung und um Missverständnisse zu vermeiden. Der vorliegende Ersatzteilkatalog, reich an Fotografien und Details vereinfacht und beschleunigt den Erwerb von Ersatzteilen für Sematic... - Seite 23 YOUR GLOBAL PARTNER FOR COMPONENTS, MODULES AND SYSTEMS IN THE ELEVATOR INDUSTRY More information about Wittur Group available on-line. a WITTUR brand a WITTUR brand a WITTUR brand...
