sematic DRIVE SYSTEM Bedienungsanleitung Seite 84

Nota: In caso di sostituzione del motore, assicurarsi di fissare i cavi come sopra
descritto, per evitare il contatto dei cavi con la cinghia di trasmissione.
• Attenzione: per evitare eventuali fenomeni d'induzione sui cavi dell'impianto è consiglia-
to schermare i segnali Ka e Kc (morsetti 3, 5 e 15) con fili di messa a terra sui lati.
• Modifiche nella lunghezza e nella disposizione dei cablaggi possono pregiudicare le carat-
teristiche EMC del sistema.
4.1.1 Detector/Fotocellule/Barriere: collegamento di solo segnale al controller
(collegamento diretto)
Per questo collegamento è necessario un contatto esterno senza tensione di un relè (mor-
setti 15-23).
È possibile collegare il solo segnale di uscita da fotocellula (o dispositivo analogo),
costituito da contatto senza tensione, in modo che il controller sia direttamente
informato della necessità di riapertura. La fotocellula (o il dispositivo analogo) ha
quindi alimentazione indipendente e invia il solo segnale di uscita al controller del
Sematic Drive System
SIONE DI MOTO, RIAPERTURA PARZIALE e LOGICA INGRESSO Kn (vedere § 6.2, 6.3
e 6.12).
Nota: questo tipo di collegamento non prevede l'interazione tra il controller e le ope-
razioni di Fire Fighting. Il quadro di manovra generale deve fare in modo di inter-
rompere il segnale proveniente dalle fotocellule/barriera oppure deve interromperne
l'alimentazione, come richiesto in modalità Fire Fighting.
4.1.2 Detector/Fotocellule/Barriere: collegamento completo al controller
Per collegamento completo si intende che il dispositivo preleva alimentazione e invia il
segnale direttamente al controller del Sematic Drive System
È possibile il collegamento completo di un detector o fotocellule, con alimentazione a 24 Vdc
max 100 mA e uscita del tipo PNP N/O o N/C, tramite i morsetti:
GND
OUT PNP N/O - N/C
+ Vdc
NC +24 Vdc
30
31

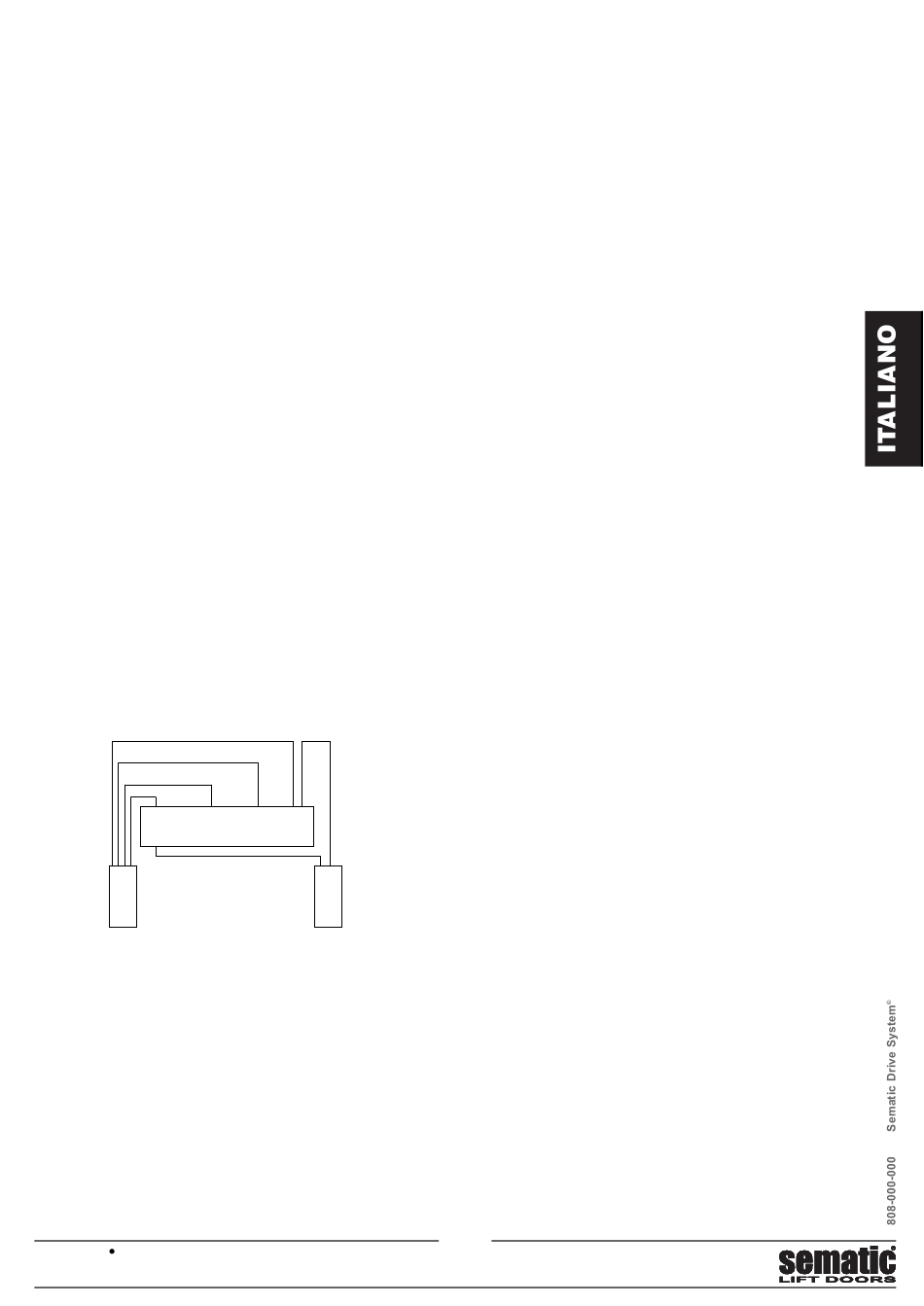

Esempio di collegamento di foto-
cellule/barriere con trasmettitore
e ricevitore collegati fra loro tra-
TX mite morsetto di appoggio 30
Le modalità di gestione della riapertura dipendono dal settaggio dei parametri INVERSIONE
DI MOTO, RIAPERTURA PARZIALE e LOGICA INGRESSO Kn (vedere § 6.2, 6.3 e 6.12).
© SEMATIC All rights reserved
Changes can be made without notice
see www.sematic.com for latest release
. La riapertura viene gestita secondo le impostazioni INVER-
©
GND
33
32
31
IN GND
32 33
30
RX
infosem@sematic.com
.
©
GND morsetto di massa
IN segnale PNP N/O o N/C da detector
+24 Vdc alimentazione al detector /
fotocellule
NC morsetto libero
(può servire come morsetto di
appoggio per i collegamenti fra
componenti del sistema detector
83
