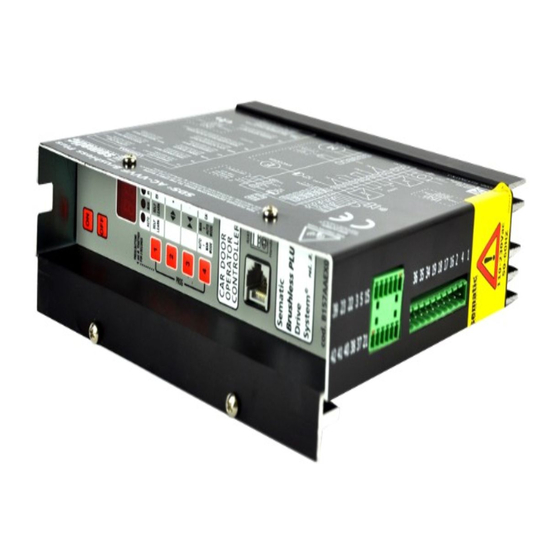

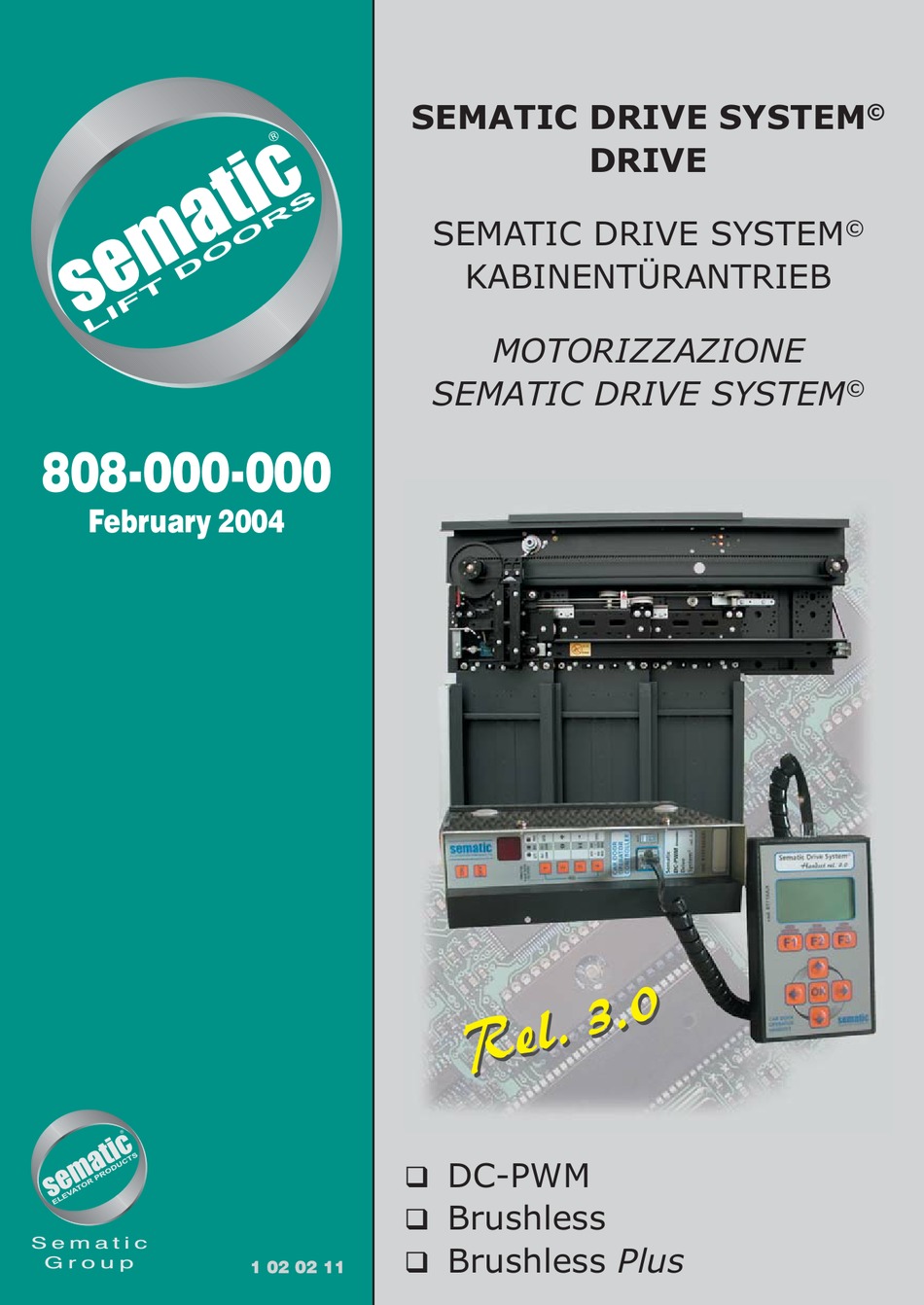

- Seite 1 SEMATIC DRIVE SYSTEM © DRIVE SEMATIC DRIVE SYSTEM © KABINENTÜRANTRIEB MOTORIZZAZIONE SEMATIC DRIVE SYSTEM © 808-000-000 February 2004 DC-PWM Brushless S e m a t i c Brushless Plus G r o u p...
- Seite 2 © sematic italia spa. All rights reserved. Sematic regards all the information contained in this instruction manual to be correct at the time of printing. This information does not consti- tute any obligation to Sematic and can be modified without prior notification. Sematic cannot be held responsible for any possible damages or claims caused to items or persons due to errors or misunderstandings within the contents of this instruction manual.
- Seite 3 © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 4 Porte antivandalo Sematic 2000 IP54 Sematic 2000 EEx © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
- Seite 5 © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 6 Index 1 PREFACE pag. 2 WHAT IS THE SEMATIC DRIVE SYSTEM © pag. Speed profiles 3 GENERAL FEATURES pag. Technical information Door Controller Sematic Drive System © 4 SIGNALS TO/FROM THE DOOR CONTROLLER pag. Connections 4.1.1 Detector/Photocell/Barriers: Signal-Only Connection to the Door Controller (Direct Connection) 4.1.2 Detector/Photocell/Barriers: Complete Connection to the Door Controller...
- Seite 7 12 DOOR OPERATOR MAINTENANCE pag. 13 SPARE PARTS pag. © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 8 (89/391/CEE - 89/654/CEE - 89/656/CEE); • personnel responsible for the installation and/or maintenance must be familiar with the Sematic product and must have been trained by Sematic or by an authorized Sematic agent; • installation equipment used must be in good working order with all measuring instruments calibrated (89/655/CEE).
- Seite 9 E. RISKS GENERATED BY VIBRATION F. RISKS GENERATED BY MATERIALS AND SUBSTANCES © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 10 It is important to use the Sematic handset for installation or maintenance, as it enables viewing and/or variation of the Encoder para- meters, systems, and operation errors.
- Seite 11 Active reversing system C3 Closing deceleration Opening cycle © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
-
Seite 12: General Features
[5x20, 4 A], battery fuse [5x20, 8 A] PERFORMANCE SPEED separately adjustable for opening and closing REVERSAL SENSITIVITY Variable, only operational on door close cycle 3.2 Door Controller Sematic Drive System © © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . - Seite 13 Tk - Tk Photocells Detectors Safety chains Main Lift Controller © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 14 Contact KEOD Connector These connections require This connection is to signal the pins 15 - 40 dry (voltage free) con- use of the Sematic E.O.D. tacts. (contact open when Emergency Opening Device to inactive) the Door controller Handset (Optional) RJ45 connec-...
- Seite 15 • The door controller is supplied already mounted on the operator. All the con- nections between the door controller and the motor are pre-wired at Sematic. In order to prevent possible damage to the wiring cables by coming into contact...
- Seite 16 The photocell (or similar device) has therefore an independent power supply and sends only its outgoing signal to the Sematic Drive System controller. ©...
- Seite 17 It signals an alarm and flashes giving the code of the recognised alarm. See chapter 10 © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 18 Opening High Speed Opening Low Speed Opening "comfort © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
- Seite 19 -> N/C, on obstruction open Closing Rotation -> Clockwise -> Anti-clockwise © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
-
Seite 20: Functions Available
In case of signal failure, the Door Controller acts as described in the parameter setting NO MLC SIGNAL (see § 6.4.3). © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release... - Seite 21 When active, the OPENING HIGH SPEED as additional featurevalue is restricted to conform to EN81-1/2 Standard, 7.2.3.6.d. and 8.6.7.5.d. © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
-
Seite 22: Fire Fighting
6.7 AUX Output Relay This option can be used to signal the achievement of a particular opening distance (pre-set) or as Gong while opening (device not supplied by Sematic). 6.7.1 Space Percentage If set, this option allows the AUX Output Relay contacts to send a signal during door... - Seite 23 (inside the lock release zone) they open auto- matically, remain open for a set time, and then close, all with normal opening/closing speed profiles. According to this requirement Sematic offers to its Customers as an extra option the Sematic E.O.D. (Emergency Opening Device).
- Seite 24 (1) means that the motor turns anti-clockwise during door closing cycle. 6.14 Alarms The Sematic Drive System controller has the ability to diagnose and record a number of © anomalous situations; such diagnostics is very helpful to the maintenance personnel in order to locate possible operational problems.
- Seite 25 © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 26 © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
- Seite 27 To make this connection, ask Sematic for the appropriate adapter cod. B147AABX (see picture 3) (a 16 mm. diameter hole is required in any chosen position within the Car walls).
- Seite 28 Fire Fighting Option EOD Timeout Protect. Device Logic Closing Rotation © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
- Seite 29 Press the "OK" key to confirm the option © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 30 FAST SETTING • REVERSING SYSTEM FORCE • ADVANCED SETTINGS © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
- Seite 31 • Using the "OK" key, confirm the option © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 32 Press OK at the end. © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
-
Seite 33: General Options
GENERAL OPTIONS and choose the option MAIN © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release... - Seite 34 "MENU": Press key F3 to restore the MAIN MENU © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
- Seite 35 ""MENU": Press key F3 to restore the MAIN MENU © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 36 "MENU": Press key F3 to restore the MAIN MENU © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
- Seite 37 The viewed alarms are the same as in the Alarms Table in § 6.14. © SEMATIC All rights reserved w w w . s e m a t i c . c o m infosem@sematic.com Changes can be made without notice see www.sematic.com for latest release...
- Seite 38 "MENU": Press key F3 to restore the MAIN MENU © SEMATIC All rights reserved Changes can be made without notice infosem@sematic.com w w w . s e m a t i c . c o m see www.sematic.com for latest release...
-
Seite 39: Spare Parts
The spare parts manual is extremely important to avoid misunderstandings and to ensu- re a rapid supply of the correct spare parts. The spare parts catalogue, with photographs and details will make the Sematic doors spare parts purchase easy and quick. © SEMATIC All rights reserved w w w . -
Seite 40: Inhaltsverzeichnis
