no 162 | Diesel Set 3.1 | Testing
4. Testing
4.1 Trykkøkning – testing med
trykktransducermodul
!
Tenningen må være slått av før trykktransducermodu-
len (fig. 12, pos. 1) kobles til eller klemmes av.
4.1.1 Koble til trykktransducermodulen på høy-
trykkspumper med en høytrykkskobling
(f.eks. Bosch CP 1, CP 3 og CP 4.1)

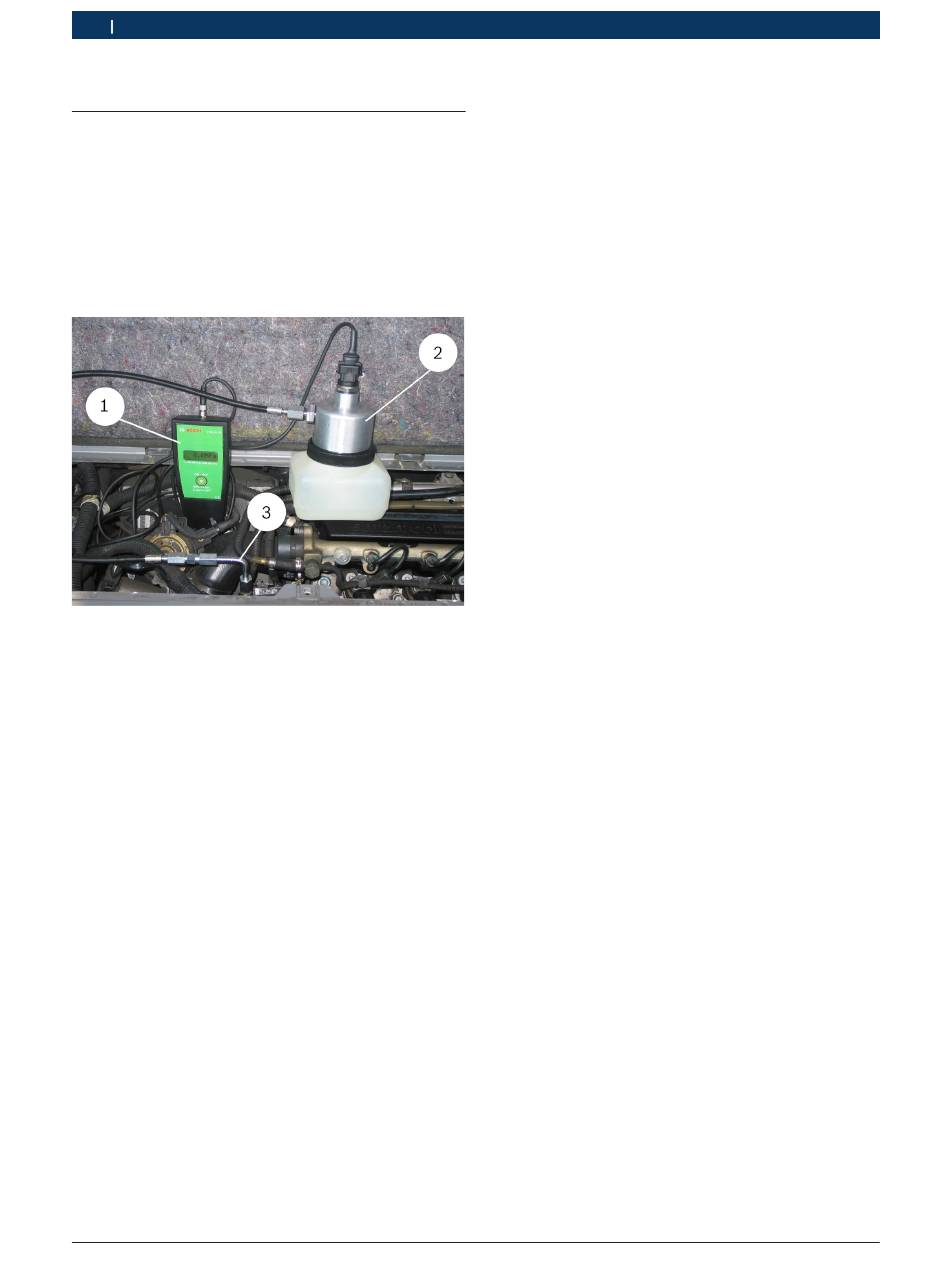

Abb. 13: Tilkoblingseksempel på Common Rail-høytrykkspumpe CP 1
1 Digital trykkindikator
2 Trykktransducermodul
3 Slangeledning 60 MPa
1. Rengjør hele høytrykkspumpen med standard kald-
renser og blås den tørr med trykkluft.
2. Fjern system–høytrykksledningen på pumpe og rail.
!
Pass på at det ved montering ikke kommer drivstoff
på kjøleslangene og reimene. Kjølerslangene og rei-
mene er ikke drivstoffbestandige.
3. Lukk rail–borehull med en beskyttelseshette (se
reservedelsliste Bosch ESI[tronic]).
4. Koble til 60 MPa–slangeledningen (fig. 13, pos. 3)
med tilsvarende koblingsadapter, vinkel, mutter og
trykkring (venstregjenge) på høytrykkspumpen.
5. Koble til slangeledningen på trykktransducermodulen
(fig. 13, pos. 2).
6. Trekk til alle skrukoblinger. Derved må du bruke den
andre nøkkelen til å holde fast koblingsstussen til
trykktransducermodulen.
|
1 689 989 210 2015-10-20
7. Koble til forbindelseskabelen på den digitale trykk-
indikatoren (fig. 13, pos. 1) og railtrykksensoren til
trykktransducermodulen (fig. 13, pos. 2).
8. Trykk På/Av-tasten til den digitale trykkindikatoren i
ca. 1 sekund.
