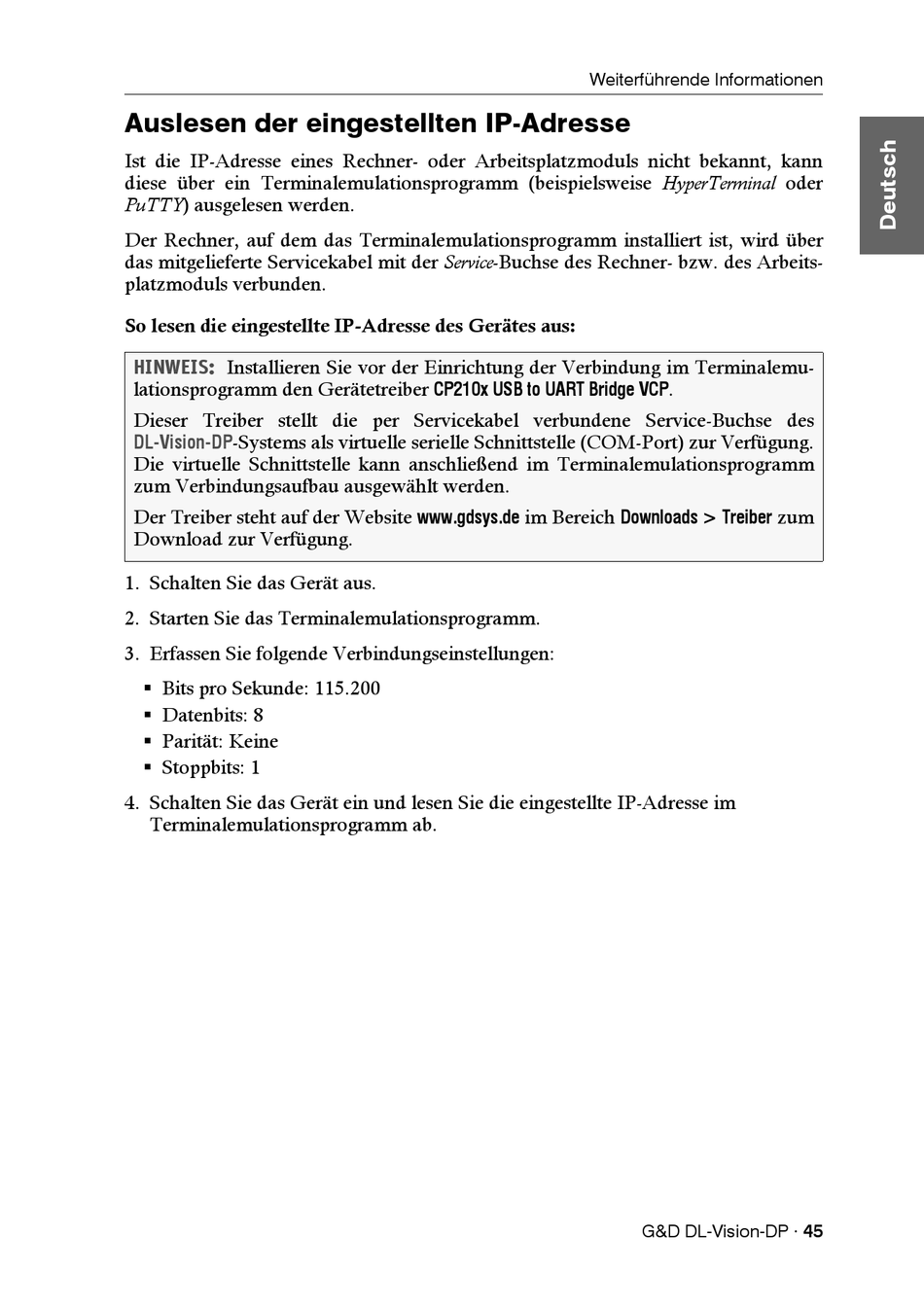

Auslesen der eingestellten IP-Adresse

Ist die IP-Adresse eines Rechner- oder Arbeitsplatzmoduls nicht bekannt, kann
diese über ein Terminalemulationsprogramm (beispielsweise HyperTerminal oder
PuTTY) ausgelesen werden.
Der Rechner, auf dem das Terminalemulationsprogramm installiert ist, wird über
das mitgelieferte Servicekabel mit der Service-Buchse des Rechner- bzw. des Arbeits-
platzmoduls verbunden.
So lesen die eingestellte IP-Adresse des Gerätes aus:
HINWEIS: Installieren Sie vor der Einrichtung der Verbindung im Terminalemu-
lationsprogramm den Gerätetreiber
Dieser Treiber stellt die per Servicekabel verbundene Service-Buchse des
DL-Vision-DP -Systems als virtuelle serielle Schnittstelle (COM-Port) zur Verfügung.
Die virtuelle Schnittstelle kann anschließend im Terminalemulationsprogramm
zum Verbindungsaufbau ausgewählt werden.
Der Treiber steht auf der Website
Download zur Verfügung.
1. Schalten Sie das Gerät aus.
2. Starten Sie das Terminalemulationsprogramm.
3. Erfassen Sie folgende Verbindungseinstellungen:
 Bits pro Sekunde: 115.200
 Datenbits: 8
 Parität: Keine
 Stoppbits: 1
4. Schalten Sie das Gerät ein und lesen Sie die eingestellte IP-Adresse im
Terminalemulationsprogramm ab.
Weiterführende Informationen
CP210x USB to UART Bridge VCP
www.gdsys.de im Bereich
.
Downloads > Treiber zum
G&D DL-Vision-DP · 45
