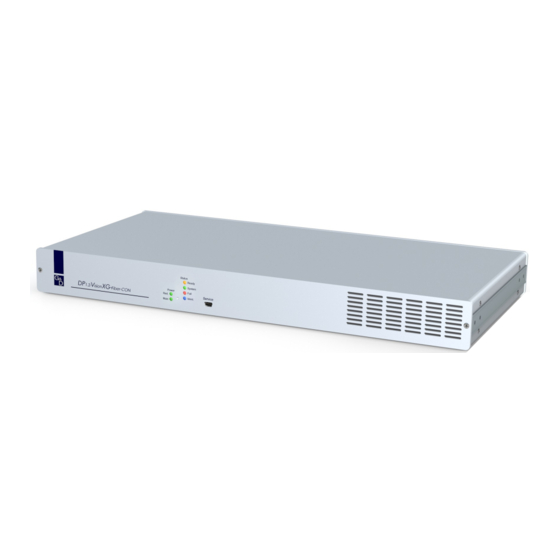

- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DP1.2-VisionXG-Fiber Installation und Bedienung Installation and Operation A9100271-2.00...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2019. Alle Rechte vorbehalten. Version 2.00 – 09.05.2019 Firmware: 1.1.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-VisionXG-Fiber... -
Seite 3: Fcc Statement
Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D DP1.2-VisionXG-Fiber · ii... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die DP1.2-VisionXG-Fiber-Serie ..............4 Verfügbare Gerätevarianten ................4 Lieferumfang ....................5 Installation ....................... 6 Vorbereitung ...................... 6 Installation des Rechnermoduls ................7 Installation des Arbeitsplatzmoduls ..............11 Inbetriebnahme ....................15 Startvorgang ....................15 On-Screen-Display des Arbeitsplatzmoduls ............15 Erstkonfiguration der Netzwerkeinstellungen .......... - Seite 5 Bedeutung der LEDs an der Rückseite ............. 60 Technische Daten ................... 62 Allgemeine Eigenschaften ................62 Allgemeine Eigenschaften der Module ............. 64 Spezifische Eigenschaften der Varianten ............65 Eigenschaften der Übertragungsmodule ............69 Multimode-Übertragungsmodule ............... 69 Singlemode-Übertragungsmodule ............... 69 G&D DP1.2-VisionXG-Fiber · iv...
-
Seite 6: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D DP1.2-VisionXG-Fiber... - Seite 7 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D DP1.2-VisionXG-Fiber · 2...
-
Seite 8: Besondere Hinweise Zum Umgang Mit Laser-Technologie
Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodu- len zulässig, die von G&D zertifiziert wurden. 3 · G&D DP1.2-VisionXG-Fiber... -
Seite 9: Die Dp1.2-Visionxg-Fiber-Serie
-Serie sind verschiedene Varianten verfügbar, die die zusätzliche Übertragung von USB 2.0-Signalen und/oder die Verwendung mehrerer Bildschirme erlauben: Modell Videokanäle USB 2.0 DP1.2-VisionXG-Fiber-AR nicht unterstützt DP1.2-VisionXG-Fiber-ARU2 Hi-Speed DP1.2-VisionXG-Fiber-MC2-AR nicht unterstützt DP1.2-VisionXG-Fiber-MC2-ARU2 Hi-Speed DP1.2-VisionXG-Fiber-MC3-AR nicht unterstützt Hi-Speed DP1.2-VisionXG-Fiber-MC3-ARU2 nicht unterstützt DP1.2-VisionXG-Fiber-MC4-AR Hi-Speed DP1.2-VisionXG-Fiber-MC4-ARU2 G&D DP1.2-VisionXG-Fiber · 4... -
Seite 10: Lieferumfang
2 × Audio-Kabel (Audio-M/M-2) 1 × serielles Anschlusskabel (RS232-M/F-2) 1 × Servicekabel (USB-Service-2) 2 × RackMount-Set (19" RM-Set-435-1HE) 1 × Installations- und Bedienhandbuch 1 × Bedienhandbuch für Webapplikation Config Panel 5 · G&D DP1.2-VisionXG-Fiber... -
Seite 11: Installation
) in der Nähe des entfernten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. G&D DP1.2-VisionXG-Fiber · 6... -
Seite 12: Installation Des Rechnermoduls
USB K/M: Schließen Sie die USB-Maus und/oder die USB-Tastatur des lokalen Arbeitsplatzes an. PS/2: Schließen Sie die PS/2-Tastatur des lokalen Arbeitsplatzes an. TIPP: Verwenden Sie den Adapter MD6M-2xMD6F (A6400043) zum gleichzeitigen Anschluss einer PS/2-Tastatur und einer PS/2-Maus. 7 · G&D DP1.2-VisionXG-Fiber... -
Seite 13: Tastatur- Und Mausschnittstelle(N) Des Lokalen Rechners Anschließen
USB K/M PS/2 DP Out: Schließen Sie den Monitor des lokalen Arbeitsplatzes an. HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine Schnittstelle DP Out- verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede Schnittstelle einem bestimmten Kanal zu. G&D DP1.2-VisionXG-Fiber · 8... -
Seite 14: Videoausgang Des Rechners Anschließen
HINWEIS: Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der Kabelstecker. Stecken Sie den LC-Stecker eines als Zubehör erhältlichen Glasfa- Transmission|Tx: serkabels ein. Das andere Ende des Kabels ist mit der Schnittstelle Transmission|Rx des Arbeitsplatzmoduls zu verbinden. 9 · G&D DP1.2-VisionXG-Fiber... - Seite 15 Line Out: Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. USB 2.0 CPU: Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnitt- stelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. G&D DP1.2-VisionXG-Fiber · 10...
-
Seite 16: Installation Des Arbeitsplatzmoduls
(oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netz- werk. Network B: Stecken Sie das als Zubehör erhältliche Twisted-Pair-Kabel der Kategorie 5 (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netz- werk. 11 · G&D DP1.2-VisionXG-Fiber... -
Seite 17: Tastatur Und Maus Des Arbeitsplatzes Anschließen
Keyb./Mouse PS/2 Schließen Sie hier den Monitor des Arbeitsplatzes an. DP Out: HINWEIS: Pro Videokanal der MultiChannel-Variante ist je eine DP Out- Schnittstelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ordnen jede Schnittstelle einem bestimmten Kanal zu. G&D DP1.2-VisionXG-Fiber · 12... -
Seite 18: Verbindung Mit Dem Rechnermodul Herstellen
Line In: Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des Line Out: Arbeitsplatzes an. RS232: Verbinden Sie das serielle Endgerät mit dieser Schnittstelle. USB 2.0 Devices: An diese vier Schnittstellen können beliebige USB-Geräte ange- schlossen werden. 13 · G&D DP1.2-VisionXG-Fiber... -
Seite 19: Stromversorgung Herstellen
Red. Main Network A Keyb./Mouse PS/2 RS232 Ready Ident. Fail System Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Main Power: Red. Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Hierdurch wird eine zweite, redundante Stromversorgung des Arbeitsplatzmoduls erreicht. G&D DP1.2-VisionXG-Fiber · 14... -
Seite 20: Inbetriebnahme
Arbeitsplatzmoduls und der (Standard: ) zum Öffnen des Remote hotkey Strg entfernten OSD des Rechnermoduls angezeigt. TIPP: Betätigen Sie die -Taste, um den Vorgang anzuhalten. Ein Tasten- Pause druck auf die führt den Vorgang fort. Leertaste 15 · G&D DP1.2-VisionXG-Fiber... -
Seite 21: Erstkonfiguration Der Netzwerkeinstellungen
Off: Netzwerkschnittstelle ausschalten. Es wird eine statische IP-Adresse zugeteilt. Static: Bezug der IP-Adresse von einem DHCP-Server. DHCP: IP address: Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. G&D DP1.2-VisionXG-Fiber · 16... -
Seite 22: Konfiguration Der Globalen Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS Server 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS Server 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 17 · G&D DP1.2-VisionXG-Fiber... -
Seite 23: Bedienung
Um die exklusive Bedienung des KVM-Extenders durch einen Arbeitsplatz zu ermöglichen, kann die Berechtigung für den exklusiven Zugriff des Arbeitsplatzes aktiviert werden. Ist diese Funktion eingeschaltet, kann die exklusive Bedienung des KVM-Extenders mit der Tastenkombination (Standard: ) aktiviert werden. Hotkey+Druck Strg+Druck G&D DP1.2-VisionXG-Fiber · 18... -
Seite 24: Steckdose Schalten
Steckdose zugewiesen ist, ist die Zeile nicht anwählbar und der Text n.c. (not connected) wird angezeigt. 3. Betätigen Sie die Eingabetaste , um die in der Zeile angezeigt Operation auszuführen: turn off Steckdose(n) ausschalten turn on Steckdose(n) einschalten 19 · G&D DP1.2-VisionXG-Fiber... -
Seite 25: Verwendung Des Reset-Tasters
Die Wiederherstellung der Standardeinstellungen ist alternativ auch über das OSD oder die Webapplikation Config Panel möglich (s. Seite 51). Nur bei der Wiederherstellung der Standardeinstellungen über die Webapplikation ist optional die Beibehaltung der Konfiguration der Netzwerkschnittstellen möglich. G&D DP1.2-VisionXG-Fiber · 20... -
Seite 26: Temporäre Deaktivierung Der Netzfilterregeln
3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion und speichern Sie die Regeln anschließend ab. Config Panel WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. 21 · G&D DP1.2-VisionXG-Fiber... -
Seite 27: Konfiguration
Gerät Änderung des Scancode-Sets einer PS/2-Tastatur Scancode-Set 2 Reinitialisierung von USB-Eingabegeräten Nur fehlerhafte Geräte Wartezeit des Bildschirmschoners einstellen deaktiviert Fallback-Kompression ein- oder ausschalten aktiviert Tastaturlayout für Eingaben innerhalb des OSDs auswählen german Wiederherstellung der Standardeinstellungen G&D DP1.2-VisionXG-Fiber · 22... -
Seite 28: Bedienung Des On-Screen-Displays Am Arbeitsplatz
Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 15). Anzeige des On-Screen-Displays am Arbeitsplatz So starten Sie das On-Screen-Display: 1. Starten Sie das On-Screen-Display mit dem Hotkey (Standard). Strg+Num 23 · G&D DP1.2-VisionXG-Fiber... -
Seite 29: Aufbau Des On-Screen-Displays
Menüpunkte ohne Untermenü: Die aktuelle Einstellung wird hinter dem Menüeintrag ange- zeigt und kann direkt geändert werden. Fußzeile In der Fußzeile werden die wichtigsten Tasten zur Bedienung des aktuell angezeigten Menüs und ggf. weitere Informationen aufge- führt. G&D DP1.2-VisionXG-Fiber · 24... -
Seite 30: Bedienung Des On-Screen-Displays
Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. 25 · G&D DP1.2-VisionXG-Fiber... -
Seite 31: Grundlegende Bedienung Der Webapplikation
So ändern Sie die Standardsprache der Webapplikation: 1. Klicken Sie auf die rechts oben. Länderflagge Es öffnet sich ein Untermenü, das alle unterstützten Sprachen in Form von Flaggen anzeigt. 2. Schalten Sie mit einem Klick auf die gewünschte die Sprache um. Flagge G&D DP1.2-VisionXG-Fiber · 26... -
Seite 32: Webapplikation Beenden
Arbeit mit der Webapplikation. Die Webapplikation wird so gegen unautorisierten Zugriff geschützt. So beenden Sie die Webapplikation: 1. Klicken Sie auf das rechts oben. Benutzersymbol 2. Klicken Sie auf , um die aktive Sitzung zu beenden. Abmelden 27 · G&D DP1.2-VisionXG-Fiber... -
Seite 33: Konfigurationseinstellungen
Reiter 4. Wählen Sie im Feld Hotkey-Modifizierer des Abschnitts Konfiguration mindestens eine der aufgeführten Modifizierertasten (Strg, Alt, Alt Gr, Win oder Shift) durch Markierung des entsprechenden Kontrollkästchens. 5. Klicken Sie auf Speichern G&D DP1.2-VisionXG-Fiber · 28... -
Seite 34: Änderung Der Osd-Taste
OSD-Taste aus, welche gemeinsam mit der bzw. den Hotkey-Modifizierertaste(n) den Aufruf des On-Screen-Displays bewirkt. Zur Auswahl stehen die Tasten Num, Pause, Einfg, Entf, Pos 1, Ende, Bild auf, Bild ab, und Leertaste. 5. Klicken Sie auf Speichern 29 · G&D DP1.2-VisionXG-Fiber... -
Seite 35: On-Screen-Display Mit Doppeltem Tastendruck Starten
OSD-Aufruf mit doppeltem Druck auf die Alt Gr-Taste OSD-Aufruf mit doppeltem Druck auf die Windows-Taste Shift OSD-Aufruf mit doppeltem Druck auf die Umschalt-Taste OSD-Aufruf mit doppeltem Druck auf die Druck-Taste Druck 5. Klicken Sie auf Speichern G&D DP1.2-VisionXG-Fiber · 30... -
Seite 36: Änderung Der Exklusiv-Taste
2. Wählen Sie im Feld die gewünschte Taste aus. Exklusivmodus-Aktionstaste Zur Auswahl stehen die Tasten Backspace, Druck, Rollen, Num, Pause, Einf., , Bild und Space. Entf., Pos 1, Ende, Bild 3. Klicken Sie auf Speichern 31 · G&D DP1.2-VisionXG-Fiber... -
Seite 37: Änderung Der Zeitspanne Der Eingabesperre
4. Geben Sie im Feld Multiuser-Eingabesperre die gewünschte Zeitspanne der Eingabesperre (0 bis 90 Sekunden) ein. Der Wert 0 deaktiviert die Eingabesperre. 5. Klicken Sie auf Speichern Verwandtes Thema: Exklusive Bedienung des KVM-Extenders auf Seite 18 G&D DP1.2-VisionXG-Fiber · 32... -
Seite 38: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes
3. Wählen Sie in der Zeile Enable exclusive durch Betätigung der -Taste zwi- schen folgenden Optionen: Berechtigung für exklusiven Zugriff erteilt (Standard) Berechtigung für exklusiven Zugriff verweigert 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 33 · G&D DP1.2-VisionXG-Fiber... -
Seite 39: Änderung Der Videobetriebsart Der Arbeitsplätze
Alternativ können Sie festlegen, dass das Bild des anderen Arbeitsplatzes ausge- schaltet wird, sobald eine Eingabe an einem Arbeitsplatz erfolgt. Das Bild wird auf dem anderen Arbeitsplatz wird angezeigt, sobald die Eingaben des Anwenders am Arbeitsplatz abgeschlossen sind. G&D DP1.2-VisionXG-Fiber · 34... -
Seite 40: Verwandte Themen
(Standard) immer an bei Aktionen am entfernten/lokalen Arbeitsplatz aus 6. Klicken Sie auf Speichern Verwandte Themen: Änderung der Zeitspanne der Eingabesperre auf Seite 32 Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 33 35 · G&D DP1.2-VisionXG-Fiber... -
Seite 41: Auswahl Des Edid-Modus Des Kvm-Extenders
Sie die Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-VisionXG-Fiber · 36... -
Seite 42: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten
Optionen: Übertragung der Bilddaten mit einer maximalen Farbtiefe 24 bit von 24 bit (Standard) 18 bit Reduzierung der Farbtiefe der Bilddaten auf 18 bit 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 37 · G&D DP1.2-VisionXG-Fiber... -
Seite 43: Verwendung Des Freeze-Modus
Freeze-Modus nutzen möchten, aktivieren Sie den Modus ohne Puffer Um den Verbindungsabbruch deutlich zu signalisieren, wird das zuletzt empfangene Bild wahlweise mit einem farbigen Rahmen und/oder der Einblendung Frozen und der ver- gangenen Zeit seit dem Verbindungsabbruch dargestellt. G&D DP1.2-VisionXG-Fiber · 38... - Seite 44 An |OSD vergangenen Zeit seit dem Verbindungsabbruch. 6. Falls Sie den Freeze-Modus aktiviert haben, können Sie im Feld Freeze-Modus den Puffer anschalten ( ) oder ausschalten ( Puffer mit Puffer ohne Puffer 7. Klicken Sie auf Speichern 39 · G&D DP1.2-VisionXG-Fiber...
-
Seite 45: Ddc/Ci-Unterstützung (De)Aktivieren
Optionen: Deaktiviert Übertragung von DDC/CI-Signalen ist deaktiviert (Standard). Rechner > Monitor Übertragung von DDC/CI-Signalen erfolgt ausschließlich vom Rechner in Richtung des Monitors. Übertragung von DDC/CI-Signalen erfolgt Bidirektional bidirektional. 6. Klicken Sie auf Speichern G&D DP1.2-VisionXG-Fiber · 40... -
Seite 46: Usb-Hid-Modus Auswählen
Displays oder Tablets bedienen: EINGABEGERÄT EINSTELLUNG HP 2310t HP 2310t iiyama T1931 iiyama T1931 NOTTROT N170 KGE NOTTROT N170 KGE Wacom Cintiq 21UX Wacom Cint.21 Wacom Intuos3 Wacom Int.3 41 · G&D DP1.2-VisionXG-Fiber... - Seite 47 An das Arbeitsplatzmodul können Sie eine LK463-kom- patible Tastatur anschließen. Die Anordnung der 108 Tasten solcher Tastaturen ent- spricht dem OpenVMS-Tastaturlayout. Ein spezieller USB-Tastaturmodus gewährleistet die Übermittlung der Betätigung einer Sondertaste dieser Tastatur an den Zielrechner: EINGABEGERÄT EINSTELLUNG LK463-kompatible Tastatur LK463 G&D DP1.2-VisionXG-Fiber · 42...
-
Seite 48: Generic Hid«-Gerät Auswählen
Geräte. Der Betrieb eines bestimmten HID-Gerätes im Generic-HID-Modus kann nicht gewährleistet werden. Bei Anschluss eines USB-Hubs oder USB-Verbundgerätes mit mehreren USB-Gerä- ten wird standardmäßig das zuerst erkannte HID-Gerät im Generic-HID-Modus verwendet. Über das OSD können Sie ein anderes der angeschlossenen HID-Geräte auswählen. 43 · G&D DP1.2-VisionXG-Fiber... - Seite 49 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen und zur sofortigen Verwendung des USB-HID-Geräts. WICHTIG: Wurde vom Anwender ein HID-Gerät ausgewählt, welches beim Start des Arbeitsplatzmoduls nicht angeschlossen ist, so wird das zuerst erkannte HID- Gerät verwendet. G&D DP1.2-VisionXG-Fiber · 44...
-
Seite 50: Änderung Des Scancode-Sets Einer Ps/2-Tastatur
Aktivierung des Scancode-Sets 2 für PS/2-Tastatureingaben Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. 45 · G&D DP1.2-VisionXG-Fiber... -
Seite 51: Reinitialisierung Von Usb-Eingabegeräten
Eingabegerät initialisiert und kann ohne Einschränkungen verwendet wer- den. Einige USB-Eingabegeräte erfordern eine Reinitialisierung der USB-Verbindung nach einer bestimmten Zeit. Aktivieren Sie die automatische Reinitialisierung der USB-Eingabegeräte, falls eine USB-Tastatur oder -Maus im laufenden Betrieb nicht mehr auf Ihre Eingaben reagiert. G&D DP1.2-VisionXG-Fiber · 46... - Seite 52 Alle Geräte Alle USB-Geräte werden regelmäßig reinitialisiert. Nur fehlerhafte Der Status der USB-Geräte wird überwacht. Falls Geräte die Kommunikation zu einem USB-Gerät gestört ist, wird dieses Gerät reinitialisiert (empfohlene Einstellung). 6. Klicken Sie auf Speichern 47 · G&D DP1.2-VisionXG-Fiber...
-
Seite 53: Wartezeit Des Bildschirmschoners Einstellen
, falls Sie den Bildschirmschoner des entfern- ten Arbeitsplatzes (am -Modul) einstellen möchten. 5. Geben Sie in der Zeile Bildschirmschoner (Minuten) die Wartezeit (1 bis 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 6. Klicken Sie auf Speichern G&D DP1.2-VisionXG-Fiber · 48... -
Seite 54: Fallback-Kompression Ein Oder Ausschalten
Konfiguration zwi- schen folgenden Optionen: Aktiviert Im Falle eines Faserausfalls werden die Bilddaten komprimiert über die noch aktiven Fasern übertragen (Standard). Deaktiviert Die Übertragung der Bilddaten erfolgt immer unkomprimiert. 5. Klicken Sie auf Speichern 49 · G&D DP1.2-VisionXG-Fiber... -
Seite 55: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen
Reiter 4. Wählen Sie im Feld Tastaturlayout zwischen folgenden Optionen: Deutsch Englisch (USA) Englisch (Großbritannien) Französisch Spanisch lat. Amerikanisch Portugiesisch 5. Klicken Sie auf Speichern G&D DP1.2-VisionXG-Fiber · 50... -
Seite 56: Wiederherstellung Der Standardeinstellungen
Nur Einstellungen für KVM-Anwendungen zurücksetzen Alle Einstellungen außer den lokalen Netzwerkeinstellungen zurücksetzen. 4. Klicken Sie auf Werkseinstellungen HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch durch Betätigung des Reset-Tasters möglich. Weitere Informationen hierzu finden Sie auf Seite 20. 51 · G&D DP1.2-VisionXG-Fiber... -
Seite 57: Farbe Der Informationseinblendung Ändern
1. Klicken Sie im Menü auf Benutzer 2. Klicken Sie auf das zu konfigurierende Benutzerkonto und anschließend Konfiguration 3. Klicken Sie auf den Reiter KVM-Extender-Systeme 4. Wählen Sie im Feld Farbe OSD-Info die gewünschte Farbe. 5. Klicken Sie auf Speichern G&D DP1.2-VisionXG-Fiber · 52... -
Seite 58: Anzeige Der Informationseinblendung
3. Klicken Sie auf den Reiter KVM-Extender-Systeme 4. Wählen Sie im Feld zwischen folgenden Optionen: OSD-Info anzeigen Informationseinblendung ausschalten temporäre Informationseinblendung für 5 Sekunden (Standard) Temporär Permanent permanente Informationseinblendung 5. Klicken Sie auf Speichern 53 · G&D DP1.2-VisionXG-Fiber... -
Seite 59: Transparenz Des On-Screen-Displays Einstellen
4. Wählen Sie im Feld OSD-Transparenz zwischen folgenden Optionen: Hoch hohes Durchscheinen des Bildschirminhalts Mittel mittleres Durchscheinen des Bildschirminhalts (Standard) leichtes Durchscheinen des Bildschirminhalts Niedrig überdeckende Darstellung des On-Screen-Displays 5. Klicken Sie auf Speichern G&D DP1.2-VisionXG-Fiber · 54... -
Seite 60: Automatisches Schließen Des Osd Nach Inaktivität
2. Klicken Sie auf das zu konfigurierende Benutzerkonto und anschließend Konfiguration 3. Klicken Sie auf den Reiter KVM-Extender-Systeme 4. Geben Sie im Feld die gewünschte Zeitspanne im Timeout OSD-Sitzung Bereich von Sekunden ein. 5. Klicken Sie auf Speichern 55 · G&D DP1.2-VisionXG-Fiber... -
Seite 61: Position Der Informationseinblendung Ändern
Maus, um das On-Screen-Display an Pfeiltasten die gewünschte Position zu verschieben oder betätigen Sie die Tastenkom- bination Strg+D zur Wiederherstellung der Standardposition. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. G&D DP1.2-VisionXG-Fiber · 56... -
Seite 62: Weiterführende Informationen
Cache-Funktion in den KVM-Extender integriert. Auch wenn das Rechner- oder das Arbeitsplatzmodul ausgeschaltet oder nicht miteinander verbun- den sind, stehen entweder die Eigenschaften des zuletzt angeschlossenen Monitors oder die Werksvorgabe des KVM-Extenders zu Verfügung. 57 · G&D DP1.2-VisionXG-Fiber... -
Seite 63: Auslesen Der Eingestellten Ip-Adresse
2. Starten Sie das Terminalemulationsprogramm. 3. Erfassen Sie folgende Verbindungseinstellungen: Bits pro Sekunde: 115.200 Datenbits: 8 Parität: Keine Stoppbits: 1 4. Schalten Sie das Gerät ein und lesen Sie die eingestellte IP-Adresse im Terminalemulationsprogramm ab. G&D DP1.2-VisionXG-Fiber · 58... -
Seite 64: Pin-Belegung Der Rs232-Buchse/Schnittstelle
Eingang Ausgang TxD (Transmit Data) Ausgang Eingang DTR (Data Terminal Ready) Ausgang Eingang GND (Ground) Ground Ground DSR (Dataset Ready) Eingang Ausgang RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang nicht belegt 59 · G&D DP1.2-VisionXG-Fiber... -
Seite 65: Statusanzeigen
Bedeutung Trans- links gelb Initialisierung der Schnittstelle abgeschlossen. mission Initialisierung der Schnittstelle wird durchgeführt oder Gerät ist aus. rechts grün Die Verbindung zur Gegenstelle wurde erfolgreich aufgebaut. Es konnte keine Verbindung zur Gegenstelle her- gestellt werden. G&D DP1.2-VisionXG-Fiber · 60... - Seite 66 System grün Initialisierung erfolgreich abgeschlossen. blinkt Initialisierung fehlerhaft Initialisierung wird durchgeführt oder Gerät ist ausgeschaltet. Fail Das Gerät ist nicht betriebsbereit. Das Gerät ist betriebsbereit. Ident. blau Leuchtet, sobald die LED über die Webapplikation aktiviert wurde. 61 · G&D DP1.2-VisionXG-Fiber...
-
Seite 67: Technische Daten
24 bit Abtastrate 96 kHz Bandbreite: 22 kHz Spezifikation: USB 2.0 Variante -ARU2 Übertragungsart: transparent Übertragungsrate: max. 480 Mbit/s RS232 Übertragungsart: transparent Übertragungsrate: max. 230.400 bps Übertragene Signale: TxD, RxD, DTR, DSR, RTS, CTS, DCD G&D DP1.2-VisionXG-Fiber · 62... - Seite 68 Stromversorgung Anschluss: Kaltgerätestecker (IEC-320 C14) Spannung: AC100-240V/60-50Hz Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +60 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend 63 · G&D DP1.2-VisionXG-Fiber...
-
Seite 69: Allgemeine Eigenschaften Der Module
1 × 3,5-mm-Klinkenbuchse (Mirco In) 1 × 3,5-mm-Klinkenbuchse (Speaker) USB: 4 × USB-A-Buchse Variante -ARU2 RS232: 1 × D-Sub9-Stecker Schnittstellen zur Video und Eingabegeräte: siehe spezifische Eigenschaften Übertragung Sonstige Netzwerkanbindung: 2 × RJ45-Buchse Schnittstellen G&D DP1.2-VisionXG-Fiber · 64... -
Seite 70: Spezifische Eigenschaften Der Varianten
Video und Eingabegeräte: 2 × LWL LC-Duplex-Buchse Übertragung Stromaufnahme maximal: 100-240VAC/60-50Hz/0.8-0.4A Leistungsaufnahme maximal: 52,5 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 210 mm Gewicht: ca. 2,6 kg 65 · G&D DP1.2-VisionXG-Fiber... - Seite 71 Video und Eingabegeräte: 4 × LWL LC-Duplex-Buchse Übertragung Stromaufnahme maximal: 100-240VAC/60-50Hz/0.8-0.4A Leistungsaufnahme maximal: 60,9 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 210 mm Gewicht: ca. 2,7 kg G&D DP1.2-VisionXG-Fiber · 66...
- Seite 72 Video und Eingabegeräte: 6 × LWL LC-Duplex-Buchse Übertragung Stromaufnahme maximal: 100-240VAC/60-50Hz/0.8-0.4A Leistungsaufnahme maximal: 93,3 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 284,5 mm Gewicht: ca. 3,4 kg 67 · G&D DP1.2-VisionXG-Fiber...
- Seite 73 Video und Eingabegeräte: 8 × LWL LC-Duplex-Buchse Übertragung Stromaufnahme maximal: 100-240VAC/60-50Hz/1.1-0.5A Leistungsaufnahme maximal: 105,0 W Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 435 mm × 1 HE × 284,5 mm Gewicht: ca. 3,7 kg G&D DP1.2-VisionXG-Fiber · 68...
-
Seite 74: Eigenschaften Der Übertragungsmodule
33 Meter Multimode 62,5/125 μm, 160 MHz*km, 26 Meter FDDI-grade: Singlemode-Übertragungsmodule ALLGEMEINE EIGENSCHAFTEN Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Wellenlänge (λ): 1310 nm (1260 nm bis 1355 nm) Kabellänge (max.) Singlemode 9/125μm, Klasse OS1: 10 Kilometer 69 · G&D DP1.2-VisionXG-Fiber... - Seite 76 © Guntermann & Drunck GmbH 2019. All rights reserved. Version 2.00 – 09/05/2019 Firmware: 1.1.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-VisionXG-Fiber...
- Seite 77 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D DP1.2-VisionXG-Fiber · ii...
- Seite 78 Table of contents Table of contents Safety instructions .................... 1 The DP1.2-VisionXG-Fiber series ..............4 Available variants ....................4 Package contents ....................5 Installation ....................... 6 Preparation ......................6 Installing the computer module ................7 Installing the user module ................11 Start-up ......................
- Seite 79 Meaning of the LEDs on the back panel ............60 Technical data ....................62 General features ....................62 General module features .................. 64 Specific variant features ................... 65 Features of the transmission modules ............... 69 Multimode transmission modules ............... 69 Singlemode transmission modules .............. 69 G&D DP1.2-VisionXG-Fiber · iv...
-
Seite 80: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 1 · G&D DP1.2-VisionXG-Fiber... - Seite 81 Vorsicht: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D DP1.2-VisionXG-Fiber · 2...
- Seite 82 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. 3 · G&D DP1.2-VisionXG-Fiber...
-
Seite 83: The Dp1.2-Visionxg-Fiber Series
USB 2.0 signals and the use of several monitors: Variant Video channels USB 2.0 DP1.2-VisionXG-Fiber-AR not supported DP1.2-VisionXG-Fiber-ARU2 high speed DP1.2-VisionXG-Fiber-MC2-AR not supported DP1.2-VisionXG-Fiber-MC2-ARU2 high speed not supported DP1.2-VisionXG-Fiber-MC3-AR high speed DP1.2-VisionXG-Fiber-MC3-ARU2 not supported DP1.2-VisionXG-Fiber-MC4-AR high speed DP1.2-VisionXG-Fiber-MC4-ARU2 G&D DP1.2-VisionXG-Fiber · 4... -
Seite 84: Package Contents
1 × serial connection cable (RS232-M/F-2) 1 × service cable (USB-Service-2) 2 × RackMount set (19" RM-Set-435-1HE) 1 × Installation and Operating Guide 1 × manual of web application Config Panel 5 · G&D DP1.2-VisionXG-Fiber... - Seite 85 ) close to the remote console. DP1.2-VisionXG-Fiber-CON NOTE: Please mind the maximum cable length of two metres between the user module and the devices of the user console. 4. Take the supplied cables and place them ready for installing the devices. G&D DP1.2-VisionXG-Fiber · 6...
-
Seite 86: Installation
USB K/M: Connect the USB mouse and/or the USB keyboard of the local console. PS/2: Connect the PS/2 keyboard of the local console. ADVICE: Use the adapter (A6400043) to connect a PS/2 keyboard MD6M-2xMD6F and a PS/2 mouse. 7 · G&D DP1.2-VisionXG-Fiber... - Seite 87 DP Out: Connect the local console monitor here. NOTE: Each video channel of the MultiChannel variant is provided with one DP Out interface. The numbers behind the interface names assign each interface to a given channel. G&D DP1.2-VisionXG-Fiber · 8...
- Seite 88 Remove the protection caps from the Transmission interface and the cable plugs. Transmission|Tx: Insert the LC plug of a fibre optic cable, which is available as acces- sory. Connect the other end of the cable to the Transmission|Rx interface of the user module. 9 · G&D DP1.2-VisionXG-Fiber...
- Seite 89 Line In: Use an Audio-M/M-2 cable to connect the computer’s Line-Out interface to this interface. Line Out: Use the RS232-M/F-2 cable to connect the computer’s Line-In interface to this interface. USB 2.0 CPU: Use the USB-AM/BM-2 cable to connect one of the computer’s USB interfaces to this interface. G&D DP1.2-VisionXG-Fiber · 10...
-
Seite 90: Establishing The Power Supply
Connect the other end of the cable to the local network. Network B: Insert a category 5 twisted pair cable (or better), which is available as acces- sory. Connect the other end of the cable to the local network. 11 · G&D DP1.2-VisionXG-Fiber... - Seite 91 USB 2.0 Devices DP Out: Connect the console monitor. NOTE: Each video channel of the MultiChannel variant is provided with one DP Out interface. The numbers behind the interface names assign each interface to a given channel. G&D DP1.2-VisionXG-Fiber · 12...
- Seite 92 Connect a microphone to this interface if desired. Line Out: Connect the console speakers or another audio output device to this interface. RS232: Connect the serial end device to this interface. USB 2.0 Devices: Connect any USB device to these four interfaces. 13 · G&D DP1.2-VisionXG-Fiber...
- Seite 93 Fail Main Power: Insert one of the supplied PowerCable-2 Standard IEC cables here. Red. Power: Insert one of the supplied PowerCable-2 Standard IEC cables here. This provides a second, redundant power supply for the user module. G&D DP1.2-VisionXG-Fiber · 14...
-
Seite 94: Start-Up
) to open the local OSD of the user local hotkey module and the remote OSD (default: ) to open the remote remote hotkey Ctrl OSD of the computer module are shown. ADVICE: Press to stop the process. Pressing continues the process. Pause Space 15 · G&D DP1.2-VisionXG-Fiber... -
Seite 95: Initial Configuration Of The Network Settings
A static IP address is assigned. Static: DHCP: IP address is obtained from a DHCP server. IP address: Enter the IP address of the interface. The operational mode DHCP does not allow making entries. G&D DP1.2-VisionXG-Fiber · 16... -
Seite 96: Configuring Global Network Settings
Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the IP address of the DNS server. DNS Server 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 17 · G&D DP1.2-VisionXG-Fiber... -
Seite 97: Operation
Operating the KVM extender exclusively Activate the right for permanent access to operate the KVM extender exclusively with one console. If this function is activated, the extender’s exclusive operation can be activated by pressing the hotkey Hotkey+Print (default: Ctrl Print G&D DP1.2-VisionXG-Fiber · 18... -
Seite 98: Switching Power Outlets
(not connected) is shown instead. 3. Press Enter to carry out one of the following options: turn off turn power outlet(s) off turn power outlet(s) on turn on 19 · G&D DP1.2-VisionXG-Fiber... -
Seite 99: Using The Reset Button
You can also reset the default settings using the OSD or the Config Panel web application (see page 51). When using the web application to reset the default settings, it is possible to keep the configuration of the network interfaces. G&D DP1.2-VisionXG-Fiber · 20... -
Seite 100: Temporarily Deactivating The Netfilter Rules
3. Use the Config Panel web application to edit the netfilter rules stored in the device and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. 21 · G&D DP1.2-VisionXG-Fiber... -
Seite 101: Configuration
2 Reinitialising USB input devices only faulty devices Adjusting the waiting period of the screensaver disabled Turn »Fallback compression« on or off enabled Selecting a keyboard layout for inputs via OSD German Resetting the default settings G&D DP1.2-VisionXG-Fiber · 22... -
Seite 102: Operating The On-Screen Display At The Console
During the starting process of the user module, the settings of both hotkeys are shown (see Starting process on page 15). Showing the on-screen display at the console How to open the on-screen display: 1. Press (standard) to open the on-screen display. Ctrl+Num 23 · G&D DP1.2-VisionXG-Fiber... -
Seite 103: Layout Of The On-Screen Display
Menu items without submenus: The current setting is shown behind the menü item and can be changed directly. Footer The footer shows the most important keys to operate the cur- rently displayed menu and further information if available. G&D DP1.2-VisionXG-Fiber · 24... -
Seite 104: Operating The On-Screen Display
The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. 25 · G&D DP1.2-VisionXG-Fiber... -
Seite 105: Basic Operation Of The Web Application
How to change the default language of the web application: 1. Click on the country flag at the top right. A submenu opens displaying all supported languages in the form of flags. 2. Change the language by clicking on the desired flag G&D DP1.2-VisionXG-Fiber · 26... -
Seite 106: Closing The Web Application
Logout function after finishing your work with the web application. How to close the web application: 1. Click on the user icon at the top right. 2. Click on Logout to exit the active session. 27 · G&D DP1.2-VisionXG-Fiber... -
Seite 107: Configuration Settings
4. In the field of the section, select at least one of the Hotkey modifier Configuration listed modifier keys (Ctrl, Alt, Alt Gr, Win or Shift) by marking the corre- sponding check box. 5. Click on Save G&D DP1.2-VisionXG-Fiber · 28... -
Seite 108: Changing The Osd Key
OSD key to open the on-screen display when pressed together with the hotkey modifier key(s). You can choose between the keys Num, Pause, Copy, Delete, Home, End, PgUp, PgDn and Space. 5. Click on Save 29 · G&D DP1.2-VisionXG-Fiber... -
Seite 109: Opening The On-Screen Display Via Double Keypress
OSD is opened by pressing the Windows key twice OSD is opened by pressing the Shift key twice Shift PrtSc OSD is opened by pressing the Print key twice 5. Click on Save G&D DP1.2-VisionXG-Fiber · 30... -
Seite 110: Changing The Exclusive Key
2. In the Exclusive mode action key field, you can select a key: You can choose between the keys Backspace, Print, Scroll, Num, Pause, Copy, Delete, Home, End, PgUp, PgDn and Space. 3. Click on Save 31 · G&D DP1.2-VisionXG-Fiber... -
Seite 111: Changing The Time Span Of The Input Lock
4. Enter the desired time period of the input lock (0 to 90 seconds) in the field Multiuser input lock Entering the value 0 deactivates the input lock. 5. Click on Save Related topic: Operating the KVM extender exclusively on page 18 G&D DP1.2-VisionXG-Fiber · 32... -
Seite 112: Right For Exclusive Access To The Console
(at the module). 3. Under press to select on of the following options: Enable exclusive right for exclusive access is granted (default) right for exclusive access is denied 4. Press to save your settings. 33 · G&D DP1.2-VisionXG-Fiber... -
Seite 113: Changing The Video Mode Of Consoles
You can also define that the image of the other console is deactivated during con- sole inputs. The image of the other monitor is shown again as soon as the user has finished their inputs at the console. G&D DP1.2-VisionXG-Fiber · 34... - Seite 114 off for actions at remote/local console 6. Click on Save Related topics: Changing the time span of the input lock on page 32 Right for exclusive access to the console on page 33 35 · G&D DP1.2-VisionXG-Fiber...
-
Seite 115: Selecting The Edid Mode Of The Kvm Extender
Assign EDID Enter Use the to select the profile you want the activate and press arrow keys Save your selection by pressing 5. Press to save your settings. G&D DP1.2-VisionXG-Fiber · 36... -
Seite 116: Reducing The Colour Depth Of The Image Data To Be Transmitted
Color depth transmits the image data with a maximum colour depth 24 Bit: of 24 bits (default) reduces the colour depth of image data to 18 bits 18 Bit: 4. Press to save your settings. 37 · G&D DP1.2-VisionXG-Fiber... -
Seite 117: Freeze Mode
To highlight a failed connection, the last available image can be displayed with either a coloured frame and/or a popup and the time passed since the connec- Frozen tion failed. G&D DP1.2-VisionXG-Fiber · 38... - Seite 118 6. If the Freeze mode is active, you can use the Freeze mode buffer field to switch the buffer on ( With buffer ) or off ( Without buffer 7. Click on Save 39 · G&D DP1.2-VisionXG-Fiber...
-
Seite 119: Enabling Or Disabling Ddc/Ci Support
The transmission of DDC/CI signals is disabled (default). The transmission of DDC/CI signals is carried out CPU > monitor exclusively from the CPU to the monitor Bidirectional The transmission of DDC/CI signals is carried out by bidirectionally. 6. Click on Save G&D DP1.2-VisionXG-Fiber · 40... -
Seite 120: Selecting The Usb-Hid Mode
INPUT DEVICE SETTING HP 2310tk HP 2310t iiyama T1931 iiyama T1931 NOTTROT N170 KGE NOTTROT N170 KGE Wacom Cintiq 21UX Wacom Cint.21 Wacom Intuos3 Wacom Int.3 41 · G&D DP1.2-VisionXG-Fiber... - Seite 121 OpenVMS keyboard layout. A special USB keyboard mode guarantees that whenever a special key of this key- board pressed, this action is transmitted to the target computer: INPUT DEVICE SETTING LK463 compatible keyboard LK463 G&D DP1.2-VisionXG-Fiber · 42...
-
Seite 122: Selecting A »Generic Hid« Device
When connecting a USB hub or USB device equipped with multiple USB devices, you can use only the first of the connected HID devices in Generic HID mode. Use the OSD if you want to select another connected HID device. 43 · G&D DP1.2-VisionXG-Fiber... - Seite 123 USB HID device. IMPORTANT: If you have selected an HID device which has not been connected when the user module was started, the first HID device detected is used. G&D DP1.2-VisionXG-Fiber · 44...
-
Seite 124: Changing The Scancode Set Of Ps/2 Keyboards
activates scancode set 2 for PS/2 keyboard inputs activates scancode set 3 for PS/2 keyboard inputs 4. Press to save your settings. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. 45 · G&D DP1.2-VisionXG-Fiber... -
Seite 125: Reinitialising Usb Input Devices
Some USB input devices require a reinitialisation of the USB connection. Enable the automatic reinitialisation of USB devices if a USB keyboard or mouse does not respond to your inputs during operation. G&D DP1.2-VisionXG-Fiber · 46... - Seite 126 All USB devices are regularly reinitialised. All devices The status of USB devices is monitored. If the Only faulty devices communication with a USB devices is interrupted, the device is reinitialised (recommended setting). 6. Click on Save 47 · G&D DP1.2-VisionXG-Fiber...
-
Seite 127: Adjusting The Waiting Period Of The Screensaver
(on the module). 5. In the Screensaver (minutes) row, enter the waiting time (1 to 999 minutes) of the screensaver. Entering the value 0 disables the screensaver. 6. Click on Save G&D DP1.2-VisionXG-Fiber · 48... -
Seite 128: Turn »Fallback Compression« On Or Off
In the event of a fibre failure, the image data is compressed and Enabled transmitted via the still active fibers (default) Disabled The transmission of the image data is always uncompressed. 5. Click on Save 49 · G&D DP1.2-VisionXG-Fiber... -
Seite 129: Selecting A Keyboard Layout For Inputs Via Osd
4. In the Keyboard layout field, select between the following options: German English (US) English (UK) French Spanish lat. American Portuguese 5. Click on Save G&D DP1.2-VisionXG-Fiber · 50... -
Seite 130: Resetting The Default Settings
Reset all settings except the local network settings. 4. Click on Set system defaults NOTE: You can also reset the default settings by pressing the Reset keys.. Further information about this topic is given on page 20. 51 · G&D DP1.2-VisionXG-Fiber... -
Seite 131: Changing The Colour Of The Information Display
2. Click on the user account you want to configure and then click Configuration 3. Click on the tab KVM extender systems 4. In the field, you can select the desired colour. OSD info colour 5. Click on Save G&D DP1.2-VisionXG-Fiber · 52... -
Seite 132: Information Display
4. In the field, select between the following options: Show OSD info information display is turned off information display is shown temporarily for 5 seconds (default) Temp permanent information display Perm 5. Click on Save 53 · G&D DP1.2-VisionXG-Fiber... -
Seite 133: Adjusting The Transparency Of The On-Screen Display
high transparency of the screen content average transparency of the screen content (default) average low transparency of the screen content screen content is covered 5. Click on Save G&D DP1.2-VisionXG-Fiber · 54... -
Seite 134: Automatic Closing Of The Osd After Inactivity
2. Click on the user account you want to configure and then click Configuration 3. Click on the tab KVM extender systems 4. Under Timeout OSD session , enter a time span between seconds. 5. Click on Save 55 · G&D DP1.2-VisionXG-Fiber... -
Seite 135: Changing The Position Of The Information Dispaly
5. Use the arrow keys or the mouse to move the on-screen display to the desired position or press to reset the default position. Ctrl+D 6. Press to save your settings or to cancel the process. G&D DP1.2-VisionXG-Fiber · 56... -
Seite 136: Background Information
Even if the computer module or the user mod- ule are switched off or if the devices are not interconnected, the properties of the most recently connected monitor or a default data block are provided in the KVM extender. 57 · G&D DP1.2-VisionXG-Fiber... -
Seite 137: Reading Out The Adjusted Ip Address
3. Enter the following conection settings: Bits per second: 115.200 Data bits: 8 Parity: None Stop bits: 1 4. Turn the device on and read the IP address in the terminal emulator. G&D DP1.2-VisionXG-Fiber · 58... -
Seite 138: Pin Assignment Of The Rs232 Socket/Interface
Input Output TxD (Transmit Data) Output Input DTR (Data Terminal Ready) Output Input GND (Ground) Ground Ground DSR (Dataset Ready) Input Output RTS (Request to Send) Output Input CTS (Clear to Send) Input Output not occupied 59 · G&D DP1.2-VisionXG-Fiber... -
Seite 139: Status Leds
Initialisation of interface completed. mission Initialisation of interface is carried out or device is turned off. rechts green Connetion to remote side has been successfully established. Connection to remote side could not be established. G&D DP1.2-VisionXG-Fiber · 60... - Seite 140 Faulty initialisation Initialisation is carried out or device is turned off. Fail The device is not ready for operation. The device is ready for operation. Ident. blue Flashes after the LED has been activated via web application. 61 · G&D DP1.2-VisionXG-Fiber...
-
Seite 141: Technical Data
96 kHz Bandwidth: 22 kHz Specification: USB 2.0 ARU2 variant Transmission type: transparent Transmission rate: max. 480 Mbit/s RS232 Transmission type: transparent Transmission rate: max. 230,400 bps Transmitted signals: TxD, RxD, DTR, DSR, RTS, CTS, DCD G&D DP1.2-VisionXG-Fiber · 62... - Seite 142 IEC plug (IEC-320 C14) Voltage: AC100-240V/60-50Hz Operating Temperature: +5 to +45 °C environment Air humidity: 20 % to 80 %, non-condensing Storage environment Temperature: -20 °C to +60 °C Air humidity: 15 % to 85 %, non-condensing 63 · G&D DP1.2-VisionXG-Fiber...
-
Seite 143: General Module Features
Technical data General module features DP1.2-VISIONXG-FIBER-CPU | COMPUTER MODULE Inerfaces Monitor: 1 × DisplayPort socket for console per video channel Keyboard: 1 × PS/2 socket 1 × USB-A socket Mouse: 1 × USB-A socket Interfaces Video: 1 × DisplayPort socket... -
Seite 144: Specific Variant Features
Technical data Specific variant features DP1.2-VISIONXG-FIBER-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 2 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/0.7-0.3A Power consumption maximum: 31,7 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm ×... - Seite 145 Technical data DP1.2-VISIONXG-FIBER-MC2-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 4 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/0.7-0.4A Power consumption maximum: 41,2 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm × 1 U × 210 mm Weight: approx.
- Seite 146 Technical data DP1.2-VISIONXG-FIBER-MC3-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 6 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/0.7-0.4A Power consumption maximum: 65,4 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm × 1 U × 284,5 mm Weight: approx.
- Seite 147 Technical data DP1.2-VISIONXG-FIBER-MC4-AR-CPU | COMPUTER MODULE Interfaces for Video and input devices: 8 × LWL LC-Duplex socket transmission Current consumption maximum: 100-240VAC/60-50Hz/1.0-0.5A Power consumption maximum: 77,3 W Casing Material: anodised aluminium Dimensions (W × H × D): 435 mm × 1 U × 284,5 mm Weight: approx.
-
Seite 148: Features Of The Transmission Modules
26 meters FDDI-grade: Singlemode transmission modules GENERAL FEATURES Data transmission Type: Optical fibres (2 fibres) Type of interface: LC-Duplex Wavelength (λ): 1310 nm (1260 nm to 1355 nm) Cable length Singlemode 9/125μm, class OS1: 10 kilometers (max.) 69 · G&D DP1.2-VisionXG-Fiber... - Seite 152 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. https://gdsys.de/A9100271 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
