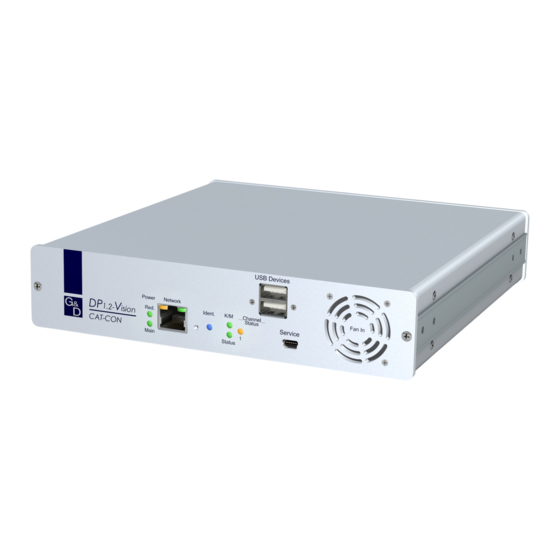

- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DP1.2-Vision-CAT Installation und Bedienung Installation and Operation A9100294-1.00...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2017. Alle Rechte vorbehalten. Version 1.00 – 16.03.2017 Firmware: 1.2.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-Vision-CAT... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die DP1.2-Vision-CAT-Serie ................2 Verfügbare Gerätevarianten ................2 Optionaler Anschluss an einen KVM-Matrixswitch ..........2 Lieferumfang ....................3 Installation ....................... 4 Vorbereitung ..................... 4 Installation des Rechnermoduls ................. 5 Installation des Arbeitsplatzmoduls ..............9 Inbetriebnahme ....................12 Startvorgang .................... - Seite 4 Bedeutung der LEDs an der Frontseite ............. 52 Bedeutung der LEDs an der Rückseite .............. 53 Technische Daten ................... 54 Allgemeine Eigenschaften der Serie ..............54 Spezifische Eigenschaften der Single-Channel-Geräte ......... 57 Strom- und Leistungsaufnahme ................ 58 iii · G&D DP1.2-Vision-CAT...
-
Seite 5: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. G&D DP1.2-Vision-CAT · 1... -
Seite 6: Die Dp1.2-Vision-Cat-Serie
-Module zum Anschluss von Rechnern und die -Module zum Anschluss von Arbeitsplätzen an den Matrixswitch. Die oben aufgeführten Gerätevarianten sind mit folgenden Matrixswitches kompatibel: DVI-Center-Serie: Version 2.0.001 oder höher Version 1.0.001 oder höher ControlCenter-Compact-Serie: ControlCenter-Digital-Serie: Version 2.0.001 oder höher 2 · G&D DP1.2-Vision-CAT... -
Seite 7: Lieferumfang
1 × Videokabel (DP-Cable-M/M-2) 1 × USB-Gerätekabel (USB-AM/BM-2) 2 × Audio-Kabel (Audio-M/M-2) 1 × serielles Anschlusskabel (RS232-M/F-2) 1 × Servicekabel (USB-Service-2) 1 × Installations- und Bedienhandbuch 1 × Bedienhandbuch für Webapplikation Config Panel G&D DP1.2-Vision-CAT · 3... -
Seite 8: Installation
DP1.2-Vision-CAT-CON fernten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. 4 · G&D DP1.2-Vision-CAT... -
Seite 9: Installation Des Rechnermoduls
USB CPU: Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. Keyb. CPU: Verbinden Sie die PS/2-Tastatur-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu ein separat erhältliches PS/2-Kabel (PS/2-M/M-2). G&D DP1.2-Vision-CAT · 5... -
Seite 10: Videoausgang Des Rechners Anschließen
Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. Line Out: Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. RS232: Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2. 6 · G&D DP1.2-Vision-CAT... -
Seite 11: Zusätzliche Schnittstellen Der Aru2-Variante Verbinden
Verwenden Sie den Adapter (A6400043) zum gleichzeitigen MD6M-2xMD6F Anschluss einer PS/2-Tastatur und einer PS/2-Maus. Schließen Sie die Maus und/oder die Tastatur des lokalen Arbeitsplat- Keyb./Mouse: zes an. DP Out: Schließen Sie den Monitor des lokalen Arbeitsplatzes an. G&D DP1.2-Vision-CAT · 7... -
Seite 12: Verbindung Mit Dem Arbeitsplatzmodul Herstellen
DP CPU Line USB CPU Keyb. CPU Red. Power Main Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. An diese Buchse können Sie ein optionales Tischnetzteil anschließen. Red. Power: Hierdurch wird eine zweite, redundante Stromversorgung des Gerätes erreicht. 8 · G&D DP1.2-Vision-CAT... -
Seite 13: Installation Des Arbeitsplatzmoduls
Modus unverändert an das Rechnermodul übertragen. WICHTIG: Bei aktiviertem Generic-HID -Modus kann das OSD mit einer Tastatur an -Buchse nicht bedient werden. Generic Keyb.: Schließen Sie die PS/2-Tastatur des Arbeitsplatzes an. Schließen Sie die PS/2-Maus des Arbeitsplatzes an. Mouse: G&D DP1.2-Vision-CAT · 9... -
Seite 14: Monitor Des Arbeitsplatzes Anschließen
Line In Speaker Keyb./Mouse Keyb./Mouse Red. Power Line In: Schließen Sie hier gegebenenfalls ein Mikrofon an. Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des Speaker: Arbeitsplatzes an. Verbinden Sie das serielle Endgerät mit dieser Schnittstelle. RS232: 10 · G&D DP1.2-Vision-CAT... -
Seite 15: Zusätzliche Schnittstellen Der Aru/Aru2-Varianten Verbinden
USB 2.0 Devices Transmission DP Out Line In Speaker Keyb./Mouse Keyb./Mouse Red. Power Main Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Hierdurch wird eine Red. Power: zweite, redundante Stromversorgung des Arbeitsplatzmoduls erreicht. G&D DP1.2-Vision-CAT · 11... -
Seite 16: Inbetriebnahme
Arbeitsplatzmoduls und der (Standard: ) zum Öffnen des Remote hotkey Strg entfernten OSD des Rechnermoduls angezeigt. TIPP: Betätigen Sie die -Taste, um den Vorgang anzuhalten. Ein Tasten- Pause druck auf die führt den Vorgang fort. Leertaste 12 · G&D DP1.2-Vision-CAT... -
Seite 17: Erstkonfiguration Der Netzwerkeinstellungen
Off: Netzwerkschnittstelle ausschalten. Es wird eine statische IP-Adresse zugeteilt. Static: DHCP: Bezug der IP-Adresse von einem DHCP-Server. IP address: Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. G&D DP1.2-Vision-CAT · 13... -
Seite 18: Konfiguration Der Globalen Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS Server 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS Server 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 14 · G&D DP1.2-Vision-CAT... -
Seite 19: Bedienung
Um die exklusive Bedienung des KVM-Extenders durch einen Arbeitsplatz zu ermöglichen, kann die Berechtigung für den exklusiven Zugriff des Arbeitsplatzes aktiviert werden. Ist diese Funktion eingeschaltet, kann die exklusive Bedienung des KVM-Extenders mit der Tastenkombination (Standard: ) aktiviert werden. Hotkey+Druck Strg+Druck G&D DP1.2-Vision-CAT · 15... -
Seite 20: Steckdose Schalten
Steckdose zugewiesen ist, ist die Zeile nicht anwählbar und der Text n.c. (not connected) wird angezeigt. 3. Betätigen Sie die Eingabetaste , um die in der Zeile angezeigt Operation auszuführen: turn off Steckdose(n) ausschalten turn on Steckdose(n) einschalten 16 · G&D DP1.2-Vision-CAT... -
Seite 21: Verwendung Des Reset-Tasters
Die Wiederherstellung der Standardeinstellungen ist alternativ auch über das OSD oder die Webapplikation Config Panel möglich (s. Seite 44). Nur bei der Wiederherstellung der Standardeinstellungen über die Webapplikation ist optional die Beibehaltung der Konfiguration der Netzwerkschnittstellen möglich. G&D DP1.2-Vision-CAT · 17... -
Seite 22: Temporäre Deaktivierung Der Netzfilterregeln
3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion und speichern Sie die Regeln anschließend ab. Config Panel WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. 18 · G&D DP1.2-Vision-CAT... -
Seite 23: Konfiguration
PC Standard Unterstützung für Spezialtastaturen Standard Änderung des Scancode-Sets einer PS/2-Tastatur Scancode-Set 2 Tastatur für Start des Arbeitsplatzmoduls erforderlich nein Wartezeit des Bildschirmschoners einstellen deaktiviert Tastaturlayout für Eingaben innerhalb des OSDs auswählen german Wiederherstellung der Standardeinstellungen G&D DP1.2-Vision-CAT · 19... -
Seite 24: Bedienung Des On-Screen-Displays Am Arbeitsplatz
Nach der Ausführung des Hotkeys wird das OSD auf dem Monitor des Arbeitsplat- zes angezeigt: Configuration Console setup Local console setup Target setup System setup Network setup Information Target power turn off Die Menüansichten des On-Screen-Displays bestehen aus drei Hauptbereichen: 20 · G&D DP1.2-Vision-CAT... -
Seite 25: Bedienung Des On-Screen-Displays
Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. G&D DP1.2-Vision-CAT · 21... -
Seite 26: Grundlegende Bedienung Der Webapplikation
Einsatz der Webapplikation finden Sie im separaten Handbuch. Start der Webapplikation Config Panel So starten Sie die Webapplikation 1. Geben in der Adresszeile folgende URL ein: https://[IP-Adresse des Rechner- oder Arbeitsplatzmoduls] 2. Klicken Sie auf Download Config Panel 22 · G&D DP1.2-Vision-CAT... -
Seite 27: Benutzerauthentifizierung Gegenüber Der Webapplikation
Melden Sie sich hierfür mit dem Administratorkonto in die Webapplikation ein und ändern Sie anschließend das Passwort wie im separaten Handbuch der Webapplikation beschrieben. Die voreingestellten Zugangsdaten zum Administratorkonto lauten: Benutzername: Admin Passwort: 4658 G&D DP1.2-Vision-CAT · 23... -
Seite 28: Konfigurationseinstellungen
4. Wählen Sie in der Zeile Hotkey Modifizierer mindestens eine der aufgeführten Modifizierertasten (Strg, Alt, Alt Gr, Win oder Shift) durch Anklicken des bzw. der entsprechenden Kontrollkästchen(s) aus. 5. Klicken Sie auf , um die erfassten Daten zu speichern. 24 · G&D DP1.2-Vision-CAT... -
Seite 29: Änderung Der Osd-Taste
Hotkey-Modifizierertaste(n) den Aufruf des On-Screen-Displays bewirkt. Zur Auswahl stehen die Tasten Pause, Einfg, Entf, Pos 1, Bild auf, Bild ab, Num, Ende oder Space. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-Vision-CAT · 25... -
Seite 30: On-Screen-Display Mit Doppeltem Tastendruck Starten
OSD-Aufruf mit doppeltem Druck auf die Windows-Taste Shift OSD-Aufruf mit doppeltem Druck auf die Umschalt-Taste OSD-Aufruf mit doppeltem Druck auf die Druck-Taste Druck 5. Klicken Sie auf , um die erfassten Daten zu speichern. 26 · G&D DP1.2-Vision-CAT... -
Seite 31: Änderung Der Exklusiv-Taste
Taste aus. Zur Auswahl stehen die Tasten Backspace, Druck, Rollen, Num, Pause, Einf., Entf., Pos 1, Ende, Bild , Bild und Space. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-Vision-CAT · 27... -
Seite 32: Änderung Der Zeitspanne Der Eingabesperre
4. Geben Sie im Feld die gewünschte Zeitspanne der Multiuser-Eingabesperre Eingabesperre (1 bis 90 Sekunden) ein. 5. Klicken Sie auf , um die erfassten Daten zu speichern. Verwandtes Thema: Exklusive Bedienung des KVM-Extenders auf Seite 15 28 · G&D DP1.2-Vision-CAT... -
Seite 33: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes
3. Wählen Sie in der Zeile durch Betätigung der -Taste zwi- Enable exclusive schen folgenden Optionen: Berechtigung für exklusiven Zugriff erteilt (Standard) Berechtigung für exklusiven Zugriff verweigert 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-CAT · 29... -
Seite 34: Änderung Der Videobetriebsart Der Arbeitsplätze
Alternativ können Sie festlegen, dass das Bild des anderen Arbeitsplatzes ausge- schaltet wird, sobald eine Eingabe an einem Arbeitsplatz erfolgt. Das Bild wird auf dem anderen Arbeitsplatz wird angezeigt, sobald die Eingaben des Anwenders am Arbeitsplatz abgeschlossen sind. 30 · G&D DP1.2-Vision-CAT... - Seite 35 Aktionen am entfernten/lokalen Arbeitsplatz aus 5. Klicken Sie auf , um die erfassten Daten zu speichern. Verwandte Themen: Änderung der Zeitspanne der Eingabesperre auf Seite 28 Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 29 G&D DP1.2-Vision-CAT · 31...
-
Seite 36: Auswahl Des Edid-Modus Des Kvm-Extenders
Sie die Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 32 · G&D DP1.2-Vision-CAT... -
Seite 37: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten
Optionen: 24 bit Übertragung der Bilddaten mit einer maximalen Farbtiefe von 24 bit (Standard) 18 bit Reduzierung der Farbtiefe der Bilddaten auf 18 bit 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-CAT · 33... -
Seite 38: Verwendung Des Freeze-Modus
Arbeitsplatzmodul empfangene Bild darstellen möchten bis die Verbin- dung wiederhergestellt ist. Um den Verbindungsabbruch deutlich zu signalisieren, wird das zuletzt empfan- gene Bild wahlweise mit einem farbigen Rahmen und/oder der Einblendung Frozen und der vergangenen Zeit seit dem Verbindungsabbruch dargestellt. 34 · G&D DP1.2-Vision-CAT... - Seite 39 5. Falls der Freeze-Modus aktiviert ist, wählen Sie zusätzlich eine oder beide Optionen im Feld Freeze-Visualisierung Rahmen Anzeige eines farbigen Rahmens bei Verbindungsabbruch. Einblendung des Hinweises Frozen und der vergangenen Zeit seit dem Verbindungsabbruch. 6. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-Vision-CAT · 35...
-
Seite 40: Usb-Hid-Modus Auswählen
NOTTROT N170 KGE Wacom Cintiq 21UX Wacom Cint.21 Wacom Intuos3 Wacom Int.3 Wacom Intuos4 S Wacom Int.4S Wacom Intuos4 M Wacom Int.4M Wacom Intuos4 L Wacom Int.4L Wacom Intuos4 XL Wacom Int.4XL 36 · G&D DP1.2-Vision-CAT... - Seite 41 An das Arbeitsplatzmodul können Sie eine LK463-kom- patible Tastatur anschließen. Die Anordnung der 108 Tasten solcher Tastaturen ent- spricht dem OpenVMS-Tastaturlayout. Ein spezieller USB-Tastaturmodus gewährleistet die Übermittlung der Betätigung einer Sondertaste dieser Tastatur an den Zielrechner: EINGABEGERÄT EINSTELLUNG LK463-kompatible Tastatur LK463 G&D DP1.2-Vision-CAT · 37...
-
Seite 42: Unterstützung Für Spezialtastaturen
-Taste zwi- schen folgenden Optionen: Unterstützung von Spezialtastaturen deaktivieren PixelPower C Unterstützung der Tastatur PixelPower Blue aktivieren Unterstützung der Tastatur SKIDATA1 aktivieren SKIDATA1 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 38 · G&D DP1.2-Vision-CAT... -
Seite 43: Änderung Des Scancode-Sets Einer Ps/2-Tastatur
Der KVM-Extender interpretiert in der Standardeinstellung alle Eingaben einer PS/2- Tastatur mit dem Scancode-Set 2. Falls das Verkettungszeichen (engl. Pipe, „|”) nicht eingegeben werden kann oder die Pfeiltasten der Tastatur nicht wie erwartet funktionieren, ist die Umstellung auf das Scancode-Set 3 empfehlenswert. G&D DP1.2-Vision-CAT · 39... - Seite 44 Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 5. Klicken Sie auf , um die erfassten Daten zu speichern. 6. Schalten Sie den KVM-Extender aus und wieder ein. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. 40 · G&D DP1.2-Vision-CAT...
-
Seite 45: Tastatur Für Start Des Arbeitsplatzmoduls Erforderlich
3. Wählen Sie im Feld Tastatur erforderlich zwischen folgenden Optionen: Nein Startvorgang bei Fehlen der Tastatur fortsetzen (Standard). Startvorgang bei Fehlen der Tastatur unterbrechen. 4. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-Vision-CAT · 41... -
Seite 46: Wartezeit Des Bildschirmschoners Einstellen
-Modul) einstellen möchten. 4. Geben Sie in der Zeile die Wartezeit (1 bis Bildschirmschoner (Minuten) 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 5. Klicken Sie auf , um die erfassten Daten zu speichern. 42 · G&D DP1.2-Vision-CAT... -
Seite 47: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen
4. Wählen Sie im Feld Tastaturlayout zwischen folgenden Optionen: Deutsch Englisch (USA) Englisch (Großbritannien) Französisch Spanisch lat. Amerikanisch Portugiesisch 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-Vision-CAT · 43... -
Seite 48: Wiederherstellung Der Standardeinstellungen
Konfiguration der Netzwerkschnittstellen beibehalten möchten. 4. Klicken Sie auf die Schaltfläche Werkseinstellungen , um die Standardeinstel- lungen wiederherzustellen. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch durch Betätigung des Reset-Tasters möglich. Weitere Informationen hierzu finden Sie auf Seite 17. 44 · G&D DP1.2-Vision-CAT... -
Seite 49: Farbe Der Informationseinblendung Ändern
2. Doppelklicken Sie das Rechnermodul des zu konfigurierenden KVM- Extenders. 3. Klicken Sie auf die Reiter Remote > Extendersysteme > Persönliches Profil 4. Wählen Sie im Feld Display-Farbe die gewünschte Farbe. 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-Vision-CAT · 45... -
Seite 50: Anzeige Der Informationseinblendung
Remote > Extendersysteme > Persönliches Profil 4. Wählen Sie im Feld zwischen folgenden Optionen: Display Informationseinblendung ausschalten temporäre Informationseinblendung für 5 Sekunden (Standard) Temporär Permanent permanente Informationseinblendung 5. Klicken Sie auf , um die erfassten Daten zu speichern. 46 · G&D DP1.2-Vision-CAT... -
Seite 51: Transparenz Des On-Screen-Displays Einstellen
Optionen: Hoch hohes Durchscheinen des Bildschirminhalts Mittel mittleres Durchscheinen des Bildschirminhalts (Standard) leichtes Durchscheinen des Bildschirminhalts Niedrig überdeckende Darstellung des On-Screen-Displays 5. Klicken Sie auf , um die erfassten Daten zu speichern. G&D DP1.2-Vision-CAT · 47... -
Seite 52: Position Der Informationseinblendung Ändern
Maus, um das On-Screen-Display an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkom- bination zur Wiederherstellung der Standardposition. Strg+D 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. 48 · G&D DP1.2-Vision-CAT... -
Seite 53: Weiterführende Informationen
Während des Testbetriebs unter Laborbedingungen haben folgende Kabel die besten Ergebnisse erzielt: bis 140 Meter: Kerpen MegaLine ® G12-150 S/F (AWG 22) Dätwyler uninet ® 5502 S-STP (AWG 24) bis 100 Meter: bis 80 Meter: Dätwyler uninet ® 7702 Flex (AWG24) G&D DP1.2-Vision-CAT · 49... -
Seite 54: Übertragung Der Usb-Daten Der Aru2-Variante
Üblicherweise werden die DDC-Informationen des Monitors unverändert an den Rech- ner weitergeleitet. Stellt der KVM-Extender aber fest, dass sich die Informationen des Monitors nicht vollständig auslesen lassen oder diese unzulässige Einträge enthalten, werden die Informationen (wenn möglich) vervollständigt oder korrigiert. 50 · G&D DP1.2-Vision-CAT... -
Seite 55: Pin-Belegung Der Rs232-Buchse/Schnittstelle
Eingang Ausgang TxD (Transmit Data) Ausgang Eingang DTR (Data Terminal Ready) Ausgang Eingang GND (Ground) Ground Ground DSR (Dataset Ready) Eingang Ausgang RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang nicht belegt G&D DP1.2-Vision-CAT · 51... -
Seite 56: Statusanzeigen
Verbindung zur Gegenstelle hergestellt und stabiles Bildsignal am Videoeingang festgestellt. Verbindung zur Gegenstelle nicht hergestellt. Network links gelb Die Verbindung mit dem Netzwerk wurde erfolgreich aufgebaut. Es konnte keine Verbindung hergestellt werden. rechts grün flackert Netzwerkaktivität findet statt. keine Netzwerkaktivität 52 · G&D DP1.2-Vision-CAT... -
Seite 57: Bedeutung Der Leds An Der Rückseite
Kommunikation mit Gegenstelle hergestellt. blinkt Verbindung zur Gegenstelle hergestellt. Verbindung zur Gegenstelle nicht hergestellt. grün An Gegenstelle angemeldet. An Gegenstelle nicht angemeldet. USB 2.0 Trans. gelb USB-Host-Verbindung aufgebaut blinkt Energiesparmodus keine USB-Host-Verbindung grün Link aufgebaut kein Link G&D DP1.2-Vision-CAT · 53... -
Seite 58: Technische Daten
Schnittstellen Service: 1 × Mini-USB-Buchse (Typ B) Audio Übertragungsart: 2-Kanal-LPCM, stereo DisplayPort Digital Auflösungen: 16/20/24 bit Abtastraten: bis 48 kHz Audio Übertragungsart: transparent, bidirektional Auflösung: 24 bit digital, Stereo Abtastrate 96 kHz Bandbreite: 22 kHz 54 · G&D DP1.2-Vision-CAT... - Seite 59 4096 × 2160 @ 60 Hz (4Kp60Hz) weitere standardisierte Auflösungen möglich Vertikalfrequenz: 24 Hz bis 200 Hz Horizontalfrequenz: 25 kHz bis 185 kHz RS232 Übertragungsart: transparent Übertragungsrate: max. 115.200 bit/s Übertragene Signale: RxD, TxD, RTS, CTS, DTR, DSR, DCD G&D DP1.2-Vision-CAT · 55...
- Seite 60 Übertragungsrate: max. 480 Mbit/s Unterstützte Geräte: High-Power-Devices (bis 500 mA) Reichweite: max. 100 Meter Hauptstrom- Typ: internes Netzteil versorgung Anschluss: Kaltgerätestecker (IEC-320 C14) Spannung: AC100-240V/60-50Hz redundante Strom- Typ: externes Netzteil versorgung Anschluss: miniDIN-4 Power-Buchse Spannung: +12VDC 56 · G&D DP1.2-Vision-CAT...
-
Seite 61: Spezifische Eigenschaften Der Single-Channel-Geräte
Dimensionen (B × H × T): 210 × 44 × 210 mm (Desktop) 19” × 1 HE × 210 mm (Rackmount) Gewicht: ca. 1,3 kg Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80 %, nicht kondensierend G&D DP1.2-Vision-CAT · 57... -
Seite 62: Strom- Und Leistungsaufnahme
24,0 W ARU2-CON 100-240V/60-50Hz/0.7-0.3A 38,0 W Redundante Stromversorgung Gerätevariante Stromaufnahme Leistungsaufnahme (max.) AR-CPU 12VDC/1.8A 19,4 W AR-CON 12VDC/1.9A 21,4 W ARU-CPU 12VDC/1.8A 19,9 W ARU-CON 12VDC/2.9A 33,1 W ARU2-CPU 12VDC/2A 22,1 W ARU2-CON 12VDC/3.1A 34,9 W 58 · G&D DP1.2-Vision-CAT... - Seite 64 © Guntermann & Drunck GmbH 2017. All rights reserved. Version 1.00 – 16/03/2017 Firmware: 1.2.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP1.2-Vision-CAT...
- Seite 65 Table of contents Table of contents Safety instructions .................... 1 The DP1.2-Vision-CAT series ................2 Available variants ....................2 Optional connection to a KVM matrix switch ............ 2 Package contents ....................3 Installation ....................... 4 Preparation ....................... 4 Installing the computer module ................5 Installing user modules ..................
- Seite 66 Meaning of the LEDs on the front panel ............52 Meaning of the LEDs on the back panel ............53 Technical data ....................54 General features of the series ................54 Specific features of single-channel devices ............57 Current and power consumption ..............58 iii · G&D DP1.2-Vision-CAT...
-
Seite 67: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity.as well as G&D DP1.2-Vision-CAT · 1... -
Seite 68: The Dp1.2-Vision-Cat Series
The above-mentioned variants are compatible with the following matrix switches: DVI-Center-Serie: Version 2.0.001 or later Version 1.0.001 or later ControlCenter-Compact-Serie: ControlCenter-Digital-Serie: Version 2.0.001 or later 2 · G&D DP1.2-Vision-CAT... -
Seite 69: Package Contents
Package contents Package contents Standard package contents of the DP1.2-Vision-CAT series The KVM extender system consist of a computer module ( ) and DP1.2-Vision-CAT-CPU a user module ( DP1.2-Vision-CAT-CON Additionally, the package contents include the following accessories: 2 × power cable (PowerCable-2 Standard) ... -
Seite 70: Installation
NOTE: Please mind the maximum cable length of two meters between the user module and the devices of the user console. 4. Take the supplied cables and have them ready for the installation of the devices. 4 · G&D DP1.2-Vision-CAT... -
Seite 71: Installing The Computer Module
USB CPU: Use the USB-AM/BM-2 cable to connect one of the computer’s USB inter- faces to this interface. Keyb. CPU: Use the green plug of an optionally available PS/2 cable (PS/2-M/M-2) to connect the computer’s PS/2 keyboard interface to this interface. G&D DP1.2-Vision-CAT · 5... - Seite 72 Out interface to this interface Line Out: Use an Audio-M/M-2 audio connection cable to connect the omputer’s Line- In interface to this interface. Use the RS232-M/F-2 cable to connect one of the computer’s 9-pin serial RS232: interfaces to this interface. 6 · G&D DP1.2-Vision-CAT...
- Seite 73 (A6400043) to use a PS/2 keyboard and a MD6M-2xMD6F USB mouse at the same time. Keyb./Mouse: Connect the mouse and/or the keyboard of the local console to this interface. DP Out: Connect the monitor of the local console to this interface. G&D DP1.2-Vision-CAT · 7...
-
Seite 74: Establishing The Power Supply
DP CPU Line USB CPU Keyb. CPU Red. Power Main Power: Insert one of the supplied IEC cables here. To provide a second, redundant power supply, connect a portable power Red. Power: pack to this interface. 8 · G&D DP1.2-Vision-CAT... -
Seite 75: Installing User Modules
If the generic HID mode is active, the OSD cannot be operated by a keyboard connected to the socket. Generic Keyb.: Connect the PS/2 keyboard of the console. Connect the PS/2 mouse of the console. Mouse: G&D DP1.2-Vision-CAT · 9... - Seite 76 DP Out Line In Speaker Keyb./Mouse Keyb./Mouse Red. Power Line In: If required, connect a microphone to this interface. Connect the speakers or another audio output device. Speaker: Connect the serial end device to this interface. RS232: 10 · G&D DP1.2-Vision-CAT...
- Seite 77 DP Out Line In Speaker Keyb./Mouse Keyb./Mouse Red. Power Main Power: Insert one of the supplied IEC cables here. To provide a second, redundant power supply, connect a portable power Red. Power: pack to this interface. G&D DP1.2-Vision-CAT · 11...
-
Seite 78: Start-Up
) to open the local OSD of the user local hotkey module and the remote OSD (default: ) to open the remote remote hotkey Ctrl OSD of the computer module are shown. ADVICE: Press to stop the process. Pressing continues the process. Pause Space 12 · G&D DP1.2-Vision-CAT... -
Seite 79: Initial Configuration Of The Network Settings
A static IP address is assigned. Static: DHCP: IP address is obtained from a DHCP server. IP address: Enter the IP address of the interface. The operational mode DHCP does not allow making entries. G&D DP1.2-Vision-CAT · 13... -
Seite 80: Configuring Global Network Settings
Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the IP address of the DNS server. DNS Server 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 14 · G&D DP1.2-Vision-CAT... -
Seite 81: Operation
Operating the KVM extender exclusively Activate the right for permanent access to operate the KVM extender exclusively with one console. If this function is activated, the extender’s exclusive operation can be activated by pressing the hotkey Hotkey+Print (default: Ctrl Print G&D DP1.2-Vision-CAT · 15... -
Seite 82: Switching Power Outlets
(not connected) is shown instead. 3. Press Enter to carry out one of the following options: turn off turn power outlet(s) off turn power outlet(s) on turn on 16 · G&D DP1.2-Vision-CAT... -
Seite 83: Using The Reset Button
You can also reset the default settings using the OSD or the Config Panel web application (see page 44). When using the web application to reset the default settings, it is possible to keep the configuration of the network interfaces. G&D DP1.2-Vision-CAT · 17... -
Seite 84: Temporarily Deactivating The Netfilter Rules
3. Use the Config Panel web application to edit the netfilter rules stored in the device and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. 18 · G&D DP1.2-Vision-CAT... -
Seite 85: Configuration
Changing the scancode set of PS/2 keyboards scancode set 2 Keyboard required to start the user module Adjusting the waiting period of the screensaver disabled Selecting a keyboard layout for inputs via OSD German Resetting the default settings G&D DP1.2-Vision-CAT · 19... -
Seite 86: Operating The On-Screen Display At The Console
After pressing the hotkeys, the OSD is displayed on the console monitor: Configuration Console setup Local console setup Target setup System setup Network setup Information Target power turn off The on-screen display consists of three parts: 20 · G&D DP1.2-Vision-CAT... -
Seite 87: Operating The On-Screen Display
The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. G&D DP1.2-Vision-CAT · 21... -
Seite 88: Basic Operation Of The Web Application
Starting the web application Config Panel How to start the web application: 1. Enter the following URL in the address bar: https://[IP address of the user or computer module] 2. Click on Download Config Panel 22 · G&D DP1.2-Vision-CAT... -
Seite 89: User Authentication Against The Web Application
Use the access data listed below to log in to the web application. Now, change the password as described in the separate manual of the web application. Enter the default access data to log on to the administrator account: Username: Admin Password: 4658 G&D DP1.2-Vision-CAT · 23... -
Seite 90: Configuration Settings
4. In the row of the Configuration paragraph select at least one of Hotkey modifier the mentioned modifiers (Ctrl, Alt, Alt Gr, Win or Shift) by clicking the par- ticular box(es). 5. Click to save your changes. 24 · G&D DP1.2-Vision-CAT... -
Seite 91: Changing The Osd Key
Hotkey together with the hotkey modifier(s) to open the on-screen display. Select the OSD key from the keys Pause, Insert, Delete, Home, Page Up, Page Down, Num, End or Space. 5. Click to save your changes. G&D DP1.2-Vision-CAT · 25... -
Seite 92: Opening The On-Screen Display Via Double Keypress
OSD is opened by pressing the Windows key twice Shift OSD is opened by pressing the Shift key twice PrtSc OSD is opened by pressing the Print key twice 5. Click to save your changes. 26 · G&D DP1.2-Vision-CAT... -
Seite 93: Changing The Exclusive Key
3. Click the tab. General 4. Under select one of the following keys: Exclusive mode actionkey Backspace, PrtSc, Scroll, Num, Pause, Insert, Delete, Home, End, Page Up, Page Down and Space. 5. Click to save your changes. G&D DP1.2-Vision-CAT · 27... -
Seite 94: Changing The Time Span Of The Input Lock
General 4. Under Multiuser input lock enter the desired timespan of the input lock (1 to 90 seconds). 5. Click to save your changes. Related topic: Operating the KVM extender exclusively on page 15 28 · G&D DP1.2-Vision-CAT... -
Seite 95: Right For Exclusive Access To The Console
(at the module). 3. Under Enable exclusive press to select on of the following options: right for exclusive access is granted (default) right for exclusive access is denied 4. Press to save your settings. G&D DP1.2-Vision-CAT · 29... -
Seite 96: Changing The Video Mode Of Consoles
You can also define that the image of the other console is deactivated during con- sole inputs. The image of the other monitor is shown again as soon as the user has finished their inputs at the console. 30 · G&D DP1.2-Vision-CAT... - Seite 97 5. Click to save your changes. Related topics: Changing the time span of the input lock on page 28 Right for exclusive access to the console on page 29 G&D DP1.2-Vision-CAT · 31...
-
Seite 98: Selecting The Edid Mode Of The Kvm Extender
Assign EDID and press Enter Use the arrow keys to select the profile you want the activate and press Save your selection by pressing 5. Press to save your settings. 32 · G&D DP1.2-Vision-CAT... -
Seite 99: Reducing The Colour Depth Of The Image Data To Be Transmitted
In such cases, reduce the colour depth of the image data to 18 bits. This way the data volume to be transmitted can be reduced. NOTE: Depending on the image contents, reducing the colour depth may result in slight colour grades. G&D DP1.2-Vision-CAT · 33... -
Seite 100: Freeze Mode
To highlight an interrupted connection, the last available image can be displayed with either a coloured frame and/or a popup and the time passed since the Frozen connection has been interrupted. 34 · G&D DP1.2-Vision-CAT... - Seite 101 5. If the Freeze mode is active, additionally select one or both options available under Freeze visualization Frame shows a coloured frame when disconnected shows Frozen and the time passed since disconnection 6. Click to save your changes. G&D DP1.2-Vision-CAT · 35...
-
Seite 102: Selecting The Usb-Hid Mode
NOTTROT N170 KGE Wacom Cintiq 21UX Wacom Cint.21 Wacom Intuos3 Wacom Int.3 Wacom Intuos4 S Wacom Int.4S Wacom Intuos4 M Wacom Int.4M Wacom Intuos4 L Wacom Int.4L Wacom Intuos4 XL Wacom Int.4XL 36 · G&D DP1.2-Vision-CAT... - Seite 103 OpenVMS keyboard layout. A special USB keyboard mode guarantees that whenever a special key of this key- board pressed, this action is transmitted to the target computer: INPUT DEVICE SETTING LK463 compatible keyboard LK463 G&D DP1.2-Vision-CAT · 37...
-
Seite 104: Support Of Special Keyboards
disables support of special keyboards PixelPower C enables support of keyboard PixelPower Blue SKIDATA1 enables support of keyboard SKIDATA1 4. Press to save your settings. 38 · G&D DP1.2-Vision-CAT... -
Seite 105: Changing The Scancode Set Of Ps/2 Keyboards
In the default configuration, the KVM extender interprets any entry made at the PS/2 keyboard with the scancode set 2. Use the scancode set 3 if you cannot enter the pipe “|” or the arrow keys do not work as expected. G&D DP1.2-Vision-CAT · 39... - Seite 106 activates scancode set 3 for PS/2 keyboard inputs 5. Click to save your changes. 6. Turn the KVM extender off and on again. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. 40 · G&D DP1.2-Vision-CAT...
-
Seite 107: Keyboard Required To Start The User Module
Click on the tab Remote > General 3. Under Keyboard required select one of the following options: continue starting process without a keyboard (default). interrupt starting process without a keyboard. 4. Click to save your changes. G&D DP1.2-Vision-CAT · 41... -
Seite 108: Adjusting The Waiting Period Of The Screensaver
Remote > General the remote console (at the module). 4. Under enter a waiting period (1 to 999 minutes) for the Screensaver (minutes) screensaver. Entering the value 0 disables the screensaver. 5. Click to save your changes. 42 · G&D DP1.2-Vision-CAT... -
Seite 109: Selecting A Keyboard Layout For Inputs Via Osd
Remote > General 4. Under Keyboard layout select one of the following options: German English (US) English (UK) French Spanish lat. American Portuguese 5. Click to save your changes. G&D DP1.2-Vision-CAT · 43... -
Seite 110: Resetting The Default Settings
4. Click on Default settings to reset the default settings. NOTE: You can also reset the default settings by pressing the Reset keys.. Further information about this topic is given on page 17. 44 · G&D DP1.2-Vision-CAT... -
Seite 111: Changing The Colour Of The Information Display
2. Double-click the computer module of the KVM extender you want to con- figure. 3. Click on the tabs Remote > Extender systems > Personal profile 4. Under you can select the desired colour. Display colour 5. Click to save your changes. G&D DP1.2-Vision-CAT · 45... -
Seite 112: Information Display
4. Under select one of the following options: Display information display is turned off information display is shown temporarily for 5 seconds (default) Temp permanent information display Perm 5. Click to save your changes. 46 · G&D DP1.2-Vision-CAT... -
Seite 113: Adjusting The Transparency Of The On-Screen Display
OSD transparency high transparency of the screen content high average average transparency of the screen content (default) low transparency of the screen content screen content is covered 5. Click to save your changes. G&D DP1.2-Vision-CAT · 47... -
Seite 114: Changing The Position Of The Information Dispaly
5. Use the arrow keys or the mouse to move the on-screen display to the desired position or press Ctrl+D to reset the default position. 6. Press to save your settings or to cancel the process. 48 · G&D DP1.2-Vision-CAT... -
Seite 115: Further Information
The following cables achieved the best results during test operation: up to 140 metres: §Kerpen MegaLine G12-150 S/F AWG22 §G&D K-C5-HR up to 100 metres: up to 80 metres: §Dätwyler Uninet flex 4P, AWG26, S-STP G&D DP1.2-Vision-CAT · 49... -
Seite 116: Transmission Of Usb Data Of Aru2 Variants
The monitor’s DDC information is usually transmitted one-to-one to the computer. Should the KVM extender determine that the display cannot be read without errors or that the entries are invalid, the information is completed or corrected (if possible). 50 · G&D DP1.2-Vision-CAT... -
Seite 117: Pin Assignment Of The Rs232 Socket/Interface
Input Output TxD (Transmit Data) Output Input DTR (Data Terminal Ready) Output Input GND (Ground) Ground Ground DSR (Dataset Ready) Input Output RTS (Request to Send) Output Input CTS (Clear to Send) Input Output not occupied G&D DP1.2-Vision-CAT · 51... -
Seite 118: Status Leds
The connection to the remote station could not be established. Network left yellow The connection to the network has been successfully established. A connection could not be established. right green flickering Network activity. No network activity 52 · G&D DP1.2-Vision-CAT... -
Seite 119: Meaning Of The Leds On The Back Panel
Not logged on at remote station. USB 2.0 Trans. yellow A connection to the USB host has been estab- lished blinking Power save mode No connection to USB host green Link has been established No link G&D DP1.2-Vision-CAT · 53... -
Seite 120: Technical Data
Audio Transmission type: 2 channel LPCM, stereo DisplayPort Digital Resolutions: 16/20/24 bit Sampling rates: up to 48 kHz Audio Transmission type: transparent, bidirectional Resolution: 24 bit digital, Stereo Sampling rate: 96 kHz Bandwidth: 22 kHz 54 · G&D DP1.2-Vision-CAT... - Seite 121 further standardised resolutions possible Vertical frequency: 24 Hz to 200 Hz Horizontal frequency: 25 kHz to 185 kHz RS232 Transmission type: transparent Transmission rate: max. 115.200 bit/s Supported signals: RxD, TxD, RTS, CTS, DTR, DSR, DCD G&D DP1.2-Vision-CAT · 55...
- Seite 122 (up to 500 mA) Range: max. 100 meters Main power supply Type: internal power pack Connector: IEC plug (IEC-320 C14) Voltage: AC100-240V/60-50Hz Redundant power suppply Type: external power pack Connector: miniDIN-4 Power socket Voltage: +12VDC 56 · G&D DP1.2-Vision-CAT...
-
Seite 123: Specific Features Of Single-Channel Devices
Dimensions (W × H × D): 210 × 44 × 210 mm (Desktop) 19” × 1 U × 210 mm (Rackmount) Weight: approx. 1.3 kg Operating environment Temperature: +5 to +45 °C Air humidity: < 80 %, non-condensing G&D DP1.2-Vision-CAT · 57... -
Seite 124: Current And Power Consumption
100-240V/60-50Hz/0.7-0.3A 38,0 W Redundant power supply Device variant Current consumption Power consumption(max.) AR-CPU 12VDC/1.8A 19,4 W AR-CON 12VDC/1.9A 21,4 W ARU-CPU 12VDC/1.8A 19,9 W ARU-CON 12VDC/2.9A 33,1 W ARU2-CPU 12VDC/2A 22,1 W ARU2-CON 12VDC/3.1A 34,9 W 58 · G&D DP1.2-Vision-CAT... - Seite 128 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100294 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
