Anwendungsbeispiele

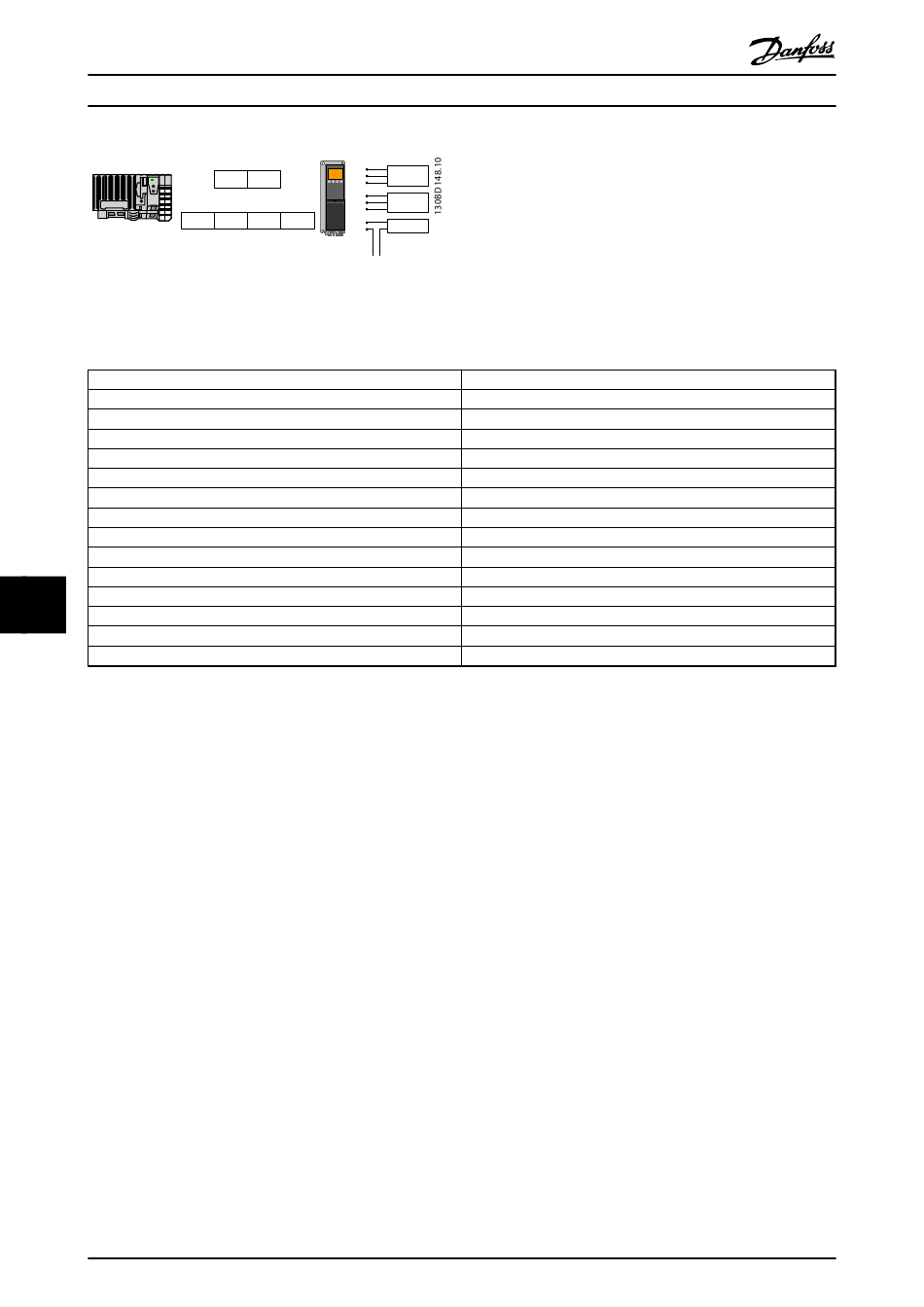

Abbildung 8.1 Anwendungsbeispiel
Programmieren Sie den Frequenzumrichter gemäß Tabelle 8.2.
Parameter
4-10 Motor Drehrichtung
5-10 Klemme 18 Digitaleingang
5-11 Klemme 19 Digitaleingang
5-40 Relaisfunktion
8-03 Steuerwort Timeout-Zeit
8-04 Steuerwort Timeout-Funktion
8-10 Steuerwortprofil
8-50 Motorfreilauf
8-51 Schnellstopp
8-52 DC Bremse
8
8
8-53 Start
8-54 Reversierung
8-55 Satzanwahl
8-56 Festsollwertanwahl
Tabelle 8.2 Programmierung des Frequenzumrichters
48
MCA 123 POWERLINK Produkthandbuch
Recieve PDO's (PLC
Drive)
→
PCD 0
PCD 1
CTW
REF
Transmit PDO's (Drive
PLC )
→
PCD 0
PCD 1
PCD 2
PCD 3
Relay
STW
MAV
Torque [Nm]
Digital Inputs
04-05
MG92C203 - VLT
+
12
Sensor
18
20
-
+
13
Reversing
19
20
-
Ext. Device
230 VAC
Einstellung
[2] Beide Richtungen
[0] Ohne Funktion
[10] Reversierung
[36/37] Steuerwort Bit 11/12
1 s
[2] Stopp
[0] FC-Profil
[1] Bus
[1] Bus
[1] Bus
[1] Bus
[2] Logisch UND
[1] Bus
[1] Bus
®
ist eine eingetragene Marke von Danfoss
